Промышленный обогрев резервуаров и цистерн: поддержание температуры в любой погоде

Часть 1: Термодинамические основания и технологические вызовы

Промышленное хранение и транспортировка жидких и полужидких сред в условиях холодного климата требует постоянного контроля их температурного режима. Даже незначительное снижение температуры ниже эксплуатационного минимума может привести к нежелательным изменениям свойств вещества: увеличению вязкости, выпадению осадка, загустению или полной кристаллизации. Это касается как химически нейтральных, так и агрессивных сред, включая нефть и нефтепродукты, щёлочи, кислоты, пищевые масла, сиропы, клеевые составы, битумные смеси и другие технологически чувствительные продукты. Особенно остро данная проблема проявляется в резервуарах большого объёма и в длинных магистральных линиях, которые по всей своей протяженности подвергаются влиянию внешних погодных условий.

Физико-химические процессы, происходящие в жидкости при понижении температуры, накладывают особые требования на проектирование системы электрообогрева. В первую очередь, необходимо понимать, что равномерный прогрев объёма невозможен без комплексного подхода: тепловая энергия передаётся от стенок резервуара к массе вещества, а в отсутствие перемешивания температурное распределение будет неравномерным. Следовательно, расчёт систем обогрева должен учитывать не только теплопотери на поверхности, но и характерный профиль теплопередачи внутрь продукта, особенно в условиях стратификации и отсутствия конвекции.

С инженерной точки зрения, промышленный электрообогрев резервуаров представляет собой задачу теплового сопровождения, цель которой — компенсировать теплопотери и поддерживать заданный температурный диапазон в течение всего производственного цикла. Основная задача проектировщика — определить величину этих теплопотерь и на основании этого подобрать тип и мощность греющих элементов, а также стратегию размещения и управления.

Наиболее распространённым методом расчёта теплопотерь резервуара является использование формулы:

Q = K × A × ΔT

где Q — количество тепла, необходимое для компенсации потерь (Вт), K — коэффициент теплопередачи ограждающей конструкции (Вт/м²·°C), A — площадь поверхности резервуара (м²), а ΔT — разность между температурой внутри и снаружи (°C). Однако при работе с резервуарами большого объёма необходимо вводить поправочные коэффициенты, учитывающие тепловую инерционность жидкости, эффективность теплоизоляции и наличие естественной циркуляции.

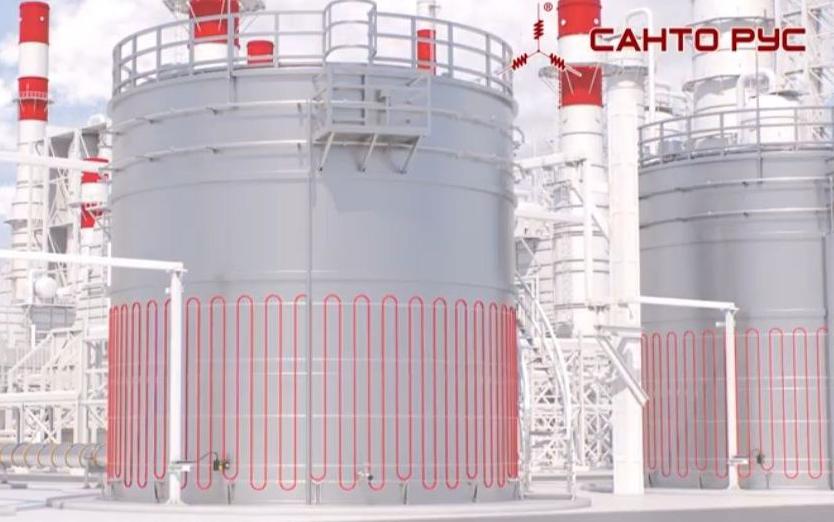

Системы электрообогрева резервуаров классифицируются по нескольким критериям. По способу установки различают внешние (наружные) и внутренние системы. Наружные системы предполагают укладку греющего кабеля по внешней поверхности стенок резервуара, обычно с последующим нанесением теплоизоляции. Это наиболее безопасный и технологически простой способ, однако он требует высокой равномерности укладки и подбора кабеля с соответствующим температурным классом. Внутренние системы — более сложны в реализации и требуют специальной сертификации, особенно при работе с пищевыми продуктами и агрессивными средами. Они включают погружные нагреватели, термоштыри или специальные трубки с циркуляцией теплоносителя.

По типу нагревательных элементов чаще всего применяются резистивные и саморегулирующиеся кабели. Резистивные кабели обеспечивают постоянную мощность на единицу длины, что упрощает расчёты, но требует точного соблюдения проектных условий и контроля температуры с помощью внешних термостатов. Саморегулирующиеся кабели, наоборот, изменяют мощность в зависимости от локальной температуры поверхности, снижая риск перегрева и повышая энергетическую эффективность. Однако их стоимость выше, а предельная длина одного контура ограничена электрическими характеристиками.

Существенным фактором, влияющим на выбор системы, является температурный режим эксплуатации. При температурах до -20°C достаточно применения классических резистивных систем с теплоизоляцией. При более суровых условиях, характерных, например, для северных регионов или открытых площадок с сильным ветром, необходимы либо кабели с повышенной удельной мощностью, либо комплексные решения с многоконтурной системой регулирования и системой автоматики, которая обеспечивает включение/выключение участков в зависимости от температуры и времени суток.

Также необходимо учесть, что многие резервуары подлежат категорированию по взрывобезопасности. В этих случаях оборудование должно соответствовать требованиям ATEX или аналогичных стандартов, а компоненты системы — быть сертифицированными для применения во взрывоопасных зонах. Это автоматически исключает использование неэкранированных или неподходящих по классу кабелей, а также диктует требования к герметичности соединений, наличию искробезопасных интерфейсов и дистанционному управлению.

С точки зрения монтажа, системы обогрева резервуаров требуют высокой точности укладки и соблюдения норм по радиусам изгиба, минимальному расстоянию между витками, а также защите от механических повреждений. Резервуары часто имеют неровности, сварные швы, крепёжные элементы и другие физические препятствия, которые влияют на прокладку кабеля. Дополнительно необходимо предусмотреть технологические зазоры, температурные компенсаторы, а также элементы заземления и экранирования.

Часть 2: Системы управления, эксплуатация и принципы технической реализации

После выбора конфигурации нагревательных элементов и утверждения стратегии размещения системы обогрева наступает этап разработки схемы управления. Эта подсистема играет критически важную роль в обеспечении надёжности и энергоэффективности, особенно при работе в переменных климатических условиях и при высокой чувствительности продукта к перегреву.

Системы управления промышленными электрообогревами резервуаров подразделяются на два основных класса: локальные и централизованные. Локальное управление осуществляется посредством термостатов или программируемых контроллеров, установленных непосредственно в зоне нагрева. Это решение целесообразно при небольшом числе контуров или при автономной работе каждого резервуара. В свою очередь, централизованные системы управления используют распределённую структуру: каждый контур подключён к общей системе диспетчеризации (например, SCADA), где в реальном времени происходит сбор данных, анализ температур, диагностика неисправностей и управление включением/отключением секций.

Современные системы также допускают интеграцию с промышленными BMS (Building Management System), что позволяет синхронизировать температурные параметры обогрева с другими инженерными системами объекта: вентиляцией, подачей теплоносителя, сигнализацией и аварийным отключением. На практике это обеспечивает более стабильную работу всей инфраструктуры и позволяет учитывать внешние факторы — например, погодные условия, технические сбои или изменение графика загрузки продукта.

Для реализации высокоточного управления в системах обогрева резервуаров используются различные типы датчиков. Чаще всего применяются платиновые термопреобразователи сопротивления (Pt100, Pt1000), обеспечивающие высокую точность и стабильность во времени. Их устанавливают либо на поверхности резервуара под теплоизоляцией, либо внутри резервуара в термоштангах или втулках, обеспечивающих контакт с жидкой средой. Датчики подключаются к контроллерам, которые задают уставки, режимы и логику работы, включая гистерезис включения/отключения, автоматическую самодиагностику и аварийное отключение при выходе параметров за пределы допустимых значений.

Особое внимание при проектировании уделяется безопасности. Системы, предназначенные для эксплуатации в потенциально взрывоопасных зонах, требуют использования искробезопасных цепей, изолированных модулей управления и устройств с уровнем защиты не ниже IP66. Все электрические соединения должны быть герметичны, а вводы — сертифицированы согласно стандарту ATEX или соответствующему национальному нормативу.

Монтаж таких систем также требует соблюдения технологических регламентов. Во-первых, перед укладкой греющего кабеля необходимо тщательно подготовить поверхность: удалить загрязнения, устранить острые кромки, обеспечить контакт по всей длине укладки. Во-вторых, строго соблюдаются технические параметры — допустимый радиус изгиба, расстояние между витками, схема фиксации (например, алюминиевым скотчем или монтажными лентами). В-третьих, после установки проводятся обязательные электрические испытания: замер сопротивления изоляции, сопротивления токоведущих жил, проверка отсутствия коротких замыканий и протечек тока. Все результаты вносятся в акт ввода в эксплуатацию.

Эксплуатация систем обогрева требует регулярного технического обслуживания. Несмотря на то, что саморегулирующиеся кабели заявлены как "обслуживание не требуется", на практике их характеристики могут изменяться со временем — особенно при частых циклах включения/выключения и в условиях воздействия агрессивных сред. Поэтому рекомендуется не реже одного раза в год проводить комплексное обследование системы, включающее визуальный осмотр, проверку соединений, замеры изоляции и корректность работы автоматики. Также осуществляется проверка работы термодатчиков, корректировка уставок и проверка срабатывания защитных устройств.

В случае модернизации существующих объектов внедрение электрообогрева должно сопровождаться технико-экономическим обоснованием. При наличии штатного отопления (например, парового или жидкостного) системы кабельного подогрева могут использоваться как резервные или аварийные, либо для зон с особыми требованиями к температуре (узлы налива, выходы вентиляции, клапаны и т.д.). В этом случае важно грамотно интегрировать оба типа систем, исключив дублирование функций и ненужный перерасход энергии.

Таким образом, успешная реализация проекта электрообогрева резервуаров зависит от целого ряда факторов — от термодинамических характеристик продукта до грамотной архитектуры управления. Интеграция с общим циклом предприятия, соответствие требованиям безопасности и регулярное обслуживание являются краеугольными камнями в обеспечении безаварийной, устойчивой и эффективной работы системы на протяжении всего жизненного цикла.
