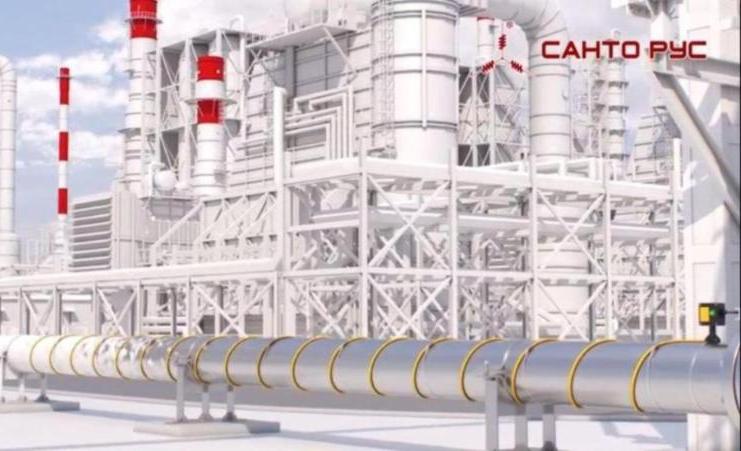

Проектирование системы электрообогрева в промышленности: что важно предусмотреть до старта

Введение: зачем нужен промышленный электрообогрев

В условиях холодного климата и переменных температур системам промышленной инфраструктуры необходимо стабильное тепловое сопровождение. Речь идёт не только о комфортной температуре, но и о жизнеобеспечении критичных узлов: транспортировка жидкостей, газов, хранение химических реагентов, поддержание температуры сырья, предотвращение замерзания и конденсации.

Системы промышленного электрообогрева проектируются под конкретную задачу и под конкретный объект. Ошибки на этапе планирования обходятся дорого: недогрев, перегрев, избыточная нагрузка на сеть, преждевременные поломки оборудования.

1. Анализ объекта и технических условий

Первый и критически важный этап — техническое обследование объекта. На этом этапе инженеры собирают исходные данные:

• температурные условия (минимум/максимум, амплитуды колебаний);
• расположение объекта (открытое пространство, шахты, здания);
• наличие теплоизоляции;
• категории зон по взрывозащите (Ex);
• тип трубопроводов и резервуаров: материал, диаметр, длина, конфигурация;
• тип среды: вода, масло, щёлочи, кислоты, нефть, газ, вязкие продукты;
• режим эксплуатации: непрерывный/циклический, наличие простоев.

📌 {Иллюстрация: “схема обследования объекта с термическим профилем” – запрос: тепловая инфографика обследование трубопровода}

На этом этапе формируется техническое задание (ТЗ). Оно должно быть согласовано со всеми ответственными сторонами (инженер, технадзор, служба безопасности, заказчик).

2. Расчёт теплопотерь и требуемой мощности

Следующий шаг — теплотехнический расчёт. Он позволяет определить, сколько тепла теряется объектом в единицу времени и какую мощность должна компенсировать система обогрева.

Применяются формулы типа:

Q = K × A × ΔT

Где:

Q — теплопотери, Вт

K — коэффициент теплопередачи, Вт/(м²·°C)

A — площадь поверхности, м²

ΔT — разность температур между поверхностью и окружающей средой, °C

Дополнительно учитываются:

• корректировка на ветер (в случае открытых площадок);
• потери на сочленениях, задвижках, фланцах;
• влажность и точки росы.

📌 {Иллюстрация: “пример теплового расчёта трубопровода” – запрос: расчёт теплопотерь трубопровод формула}

3. Выбор типа нагревательного кабеля

По итогам расчётов выбирается кабель, соответствующий параметрам объекта:

⚠️ Пример: если кабель используется для обогрева нефтепровода на севере, лучше выбрать саморегулирующийся с защитной оплёткой, допустимый для Ex-зон.

Также важно:

• напряжение питания (220 В, 380 В);
• устойчивость к УФ, механике, химии;
• максимальная температура непрерывной работы;
• длина линии без падения мощности.

📌 {Иллюстрация: “сравнение типов греющих кабелей” – запрос: сравнение резистивный саморегулирующийся кабель}

4. Подбор системы управления и автоматики

Нагревательный кабель — это только часть системы. Необходим контур управления:

• термостаты и термодатчики (Pt100, терморезисторы, термопары);
• системы контроля температуры (цифровые контроллеры с точной регулировкой);
• релейные блоки, УЗО, предохранители;
• панели управления с индикацией;
• возможность подключения к BMS или SCADA.

Для сложных систем предусмотрена модульная автоматика с web-доступом, управляемая дистанционно.

📌 {Иллюстрация: “схема шкафа управления электрообогревом” – запрос: шкаф управления греющим кабелем}

5. Составление проекта и чертежей

По итогам анализа, расчётов и выбора оборудования проектировщик составляет:

• кабельный план (с указанием длин, трассировки, точек подключения);
• монтажные схемы (укладка, крепление, кабельные проходки);
• электрические схемы (подключение к питанию, контрольные цепи);
• спецификации оборудования (BOM);
• пояснительная записка.

Проект проходит техэкспертизу и согласования с надзорными органами, особенно если речь о взрывоопасных зонах.

📌 {Иллюстрация: “чертёж кабельной системы обогрева” – запрос: проект обогрева труб чертёж}

6. Монтажные работы: критические моменты

Ошибки на этом этапе могут свести насмарку весь проект. Основные требования:

• использовать только заводские концевые и соединительные муфты;
• не допускать перегибов, перехлёстов, контакта с острыми кромками;
• соблюдать радиусы изгиба кабеля (в среднем 5–10 см);
• обязательно выполнять заземление и экранирование;
• монтировать в сухую погоду или под навесом (если не IP68);
• фиксировать кабель на алюминиевом скотче, монтажных лентах или в гофре.

После монтажа производится:

• испытание изоляции мегомметром;
• испытание включением с замером мощности и температуры;
• заполнение исполнительной документации.

📌 {Иллюстрация: “монтаж греющего кабеля на трубе” – запрос: монтаж нагревательного кабеля труба}

7. Ввод в эксплуатацию и техобслуживание

Перед запуском:

• проверка всех цепей;
• опломбировка шкафов;
• проверка защитных устройств;
• обучение персонала.

Для длительной и безопасной работы:

• ежегодная проверка сопротивления изоляции;
• анализ потребления энергии;
• визуальный осмотр наружных участков;
• журнал температур и срабатываний защиты.

📌 {Иллюстрация: “журнал техобслуживания промышленного электрообогрева” – запрос: журнал осмотра системы обогрева}

Заключение

Промышленный электрообогрев — это высокотехнологичная инженерная система, от правильного проектирования которой зависит безопасность, надёжность и энергоэффективность объекта. Уделяя внимание каждому этапу — от теплотехнического расчёта до выбора кабеля и сборки автоматики — можно обеспечить долгосрочную и безаварийную работу в самых суровых условиях.
