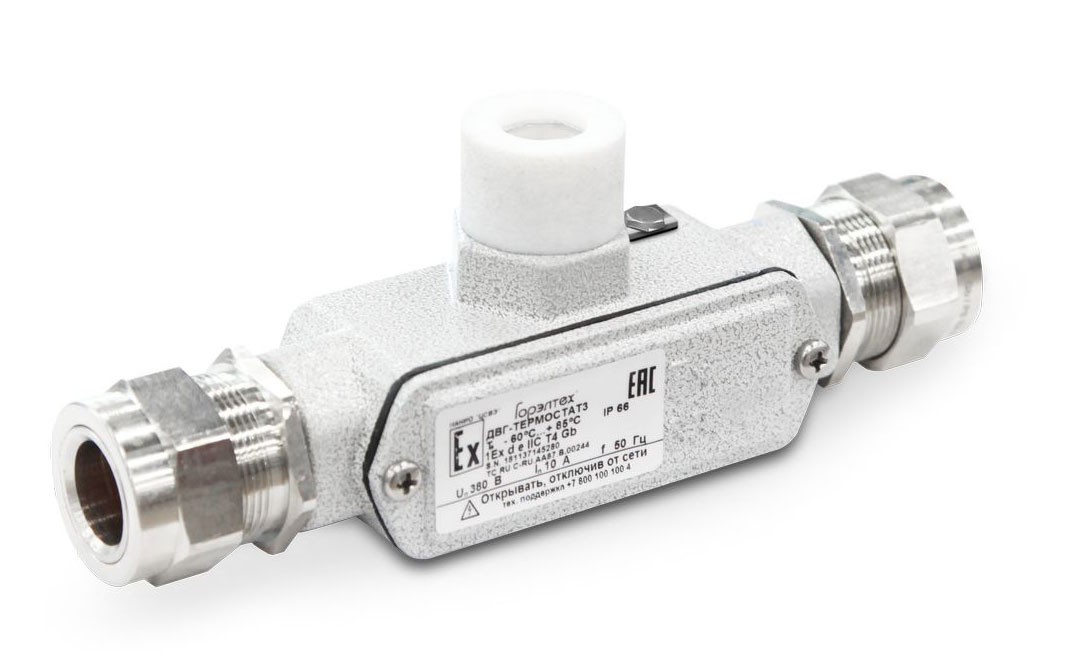

Взрывозащищённый термостат ДВГ-ТЕРМОСТАТ3 предназначен для регулирования температурного режима на взрывоопасных объектах, а также в распределительных шкафах и постах управления.
- Малые габариты устройства.
- Малый вес устройства.
В зависимости от модели, термостат может быть функционально нормально-открытым НО (например, для управления системой охлаждения) или нормально-закрытым НЗ (например, для управления нагревателем). В качестве датчика температуры используется биметаллический термостат, способный коммутировать ток нагрузки до 10А.
Корпус термостата выполнен из алюминиево-кремниевого сплава, в то время как корпус датчика температуры выполнен из фторопласта. Вследствие того, что фторопласт имеет низкую теплопроводность, это позволяет повысить скорость и точность срабатывания температурного датчика, а также исключить на него влияние температуры корпуса термостата.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db e IIC T6...T4 Gb 1Ex db ia IIC T6...T4 Gb Ex tb IIIC T70°С....T135°С Db Ex ia IIIC T70°С....T135°С DaНевзрывоопасная зона наземных строений и открытых площадок
Морской регистр по запросу (стоимость и сроки оформления СТО уточняйте у менеджера)
ТУ 27.12.31-037-72453807-2017
30 / ~220 / ~38030 / ~220 В)4 (для ~380 В)
| Тип термостата | Тип контакта | Диапазоны срабатывания |
| ДВГ-ТЕРМОСТАТ3-(60/78)1 | 1НЗ | 60-68°C...72-78°C |
| ДВГ-ТЕРМОСТАТ3-(0/18)1 | 1НЗ | 0-8°C...12-18°C |
| ДВГ-ТЕРМОСТАТ3-(-5/13)1 | 1НЗ | -5-3°C...7-13°C |
| ДВГ-ТЕРМОСТАТ3-(21/17)0 | 1НО | 21-29°C...11-17°C |
| ДВГ-ТЕРМОСТАТ3-(2/-2)0 | 1НО | 2-8°C...-10- -2°C |
| ДВГ-ТЕРМОСТАТ3-(66/62)0 | 1НО | 66-74°C...56-62°C |
| ДВГ-ТЕРМОСТАТ3-Х | - | Х(Х) | / | Х | – ТУ 27.12.31-037-72453807-2017 |
| Название устройства | |||||
| Количество кабельных вводов (макс. 2 шт) | |||||
| Опции, аксессуары и исполнения |
ПРИМЕР: ДВГ-ТЕРМОСТАТ3-(2/-2)0 - КНВ2Н -ТУ 27.12.31-037-72453807-2017
где ДВГ-ТЕРМОСТАТ3-(2/-2)0 - тип термостата, КНВ2Н - кол-во и тип кабельных вводов.
Примеры использования:
Схема подключения:
