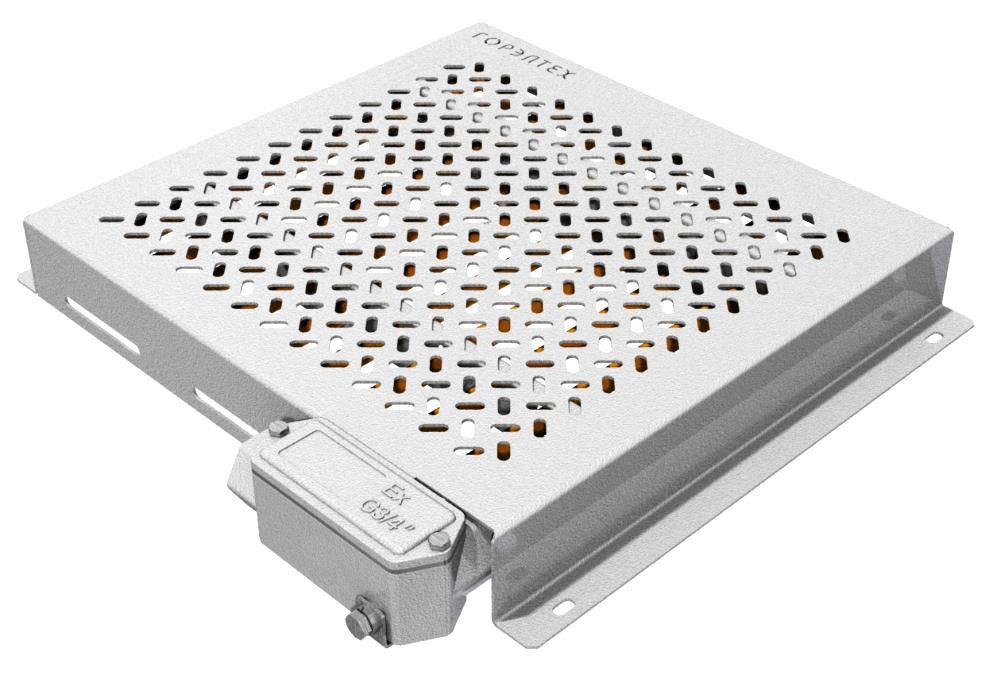

Взрывозащищенный обогреватель ГТГ-РАДИАТОР2

Нет в наличии

- +

Артикул:

Нет в наличии

Выбрано максимальное количество, доступное для заказа

шт.

Описание

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные обогреватели ГТГ-РАДИАТОР2 предназначены для нагрева и поддержания положительной (заданной) температуры в технологических помещениях, шкафах автоматики и блоках с контрольно-измерительной и другой аппаратурой, требующей положительной температуры для нормальной работы.

Взрывозащищенные обогреватели ГТГ-РАДИАТОР2 позволяют равномерно нагревать замкнутое воздушное пространство, являются взрывобезопасными и надёжным нагревательными элементами, исключая прямой контакт нагревательных элементов с установленным оборудованием. Внутри защитного металлического кожуха с перфорацией закрепляется саморегулирующийся греющий кабель.

Изделие допускается к эксплуатации во взрывоопасных зонах класса 1 с типом смесей «газы», воспламеняющихся при температуре поверхности оборудования и/или его комплектующих от 200° и выше.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Соответствие стандартам:

ГОСТ 31610.0-2014 (IEC 6079-0:2011), ТР ТС 012/2011, ТР ТС 004/2011, ТР ТС 020/2011, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-31-2013, ГОСТ IEC 60079-30-1-2011, ГОСТ 24754-2013, ГОСТ 30852.20-2002

Сертификаты:

Маркировка взрывозащиты:

1Ex e IIC T3 Gb X

Ex tb IIIC T200°C Db X

Маркировка рудничного оборудования:

РН1/РН2

Защита:

IP66

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Невзрывоопасная зона наземных строений и открытых площадок

Сертификаты соответствия и разрешения:

ЕАЭС RU-C.RU.АЖ58.В.00655/20

ЕАЭС RU С-RU.МЛ02.В.00263/20

РОСС RU C-RU.EX01.B.00035/21

Морской регистр по запросу (стоимость и сроки оформления СТО уточняйте у менеджера)

ТУ 3400-007-72453807-07

ТУ 28.21.13-041-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

Технические данные:

Температура окружающей среды, °С:

-60...+60

Максимальное напряжение питания, В:

~230 (50/60 Гц)

Мощность, Вт:

50, 100, 150, 300, 500

Максимальная температура нагрева поверхности, °С:

200

Резьба на присоединительных отверстиях:

3/4” трубная коническая

Электрическая схема:

Прямое подключение к клеммам L, N, PЕ сечением до 2,5 мм²

Класс защиты от поражения электрическим током:

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

Габариты, опции, аксессуары: ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Взрывозащищенный обогреватель ГТГ-РАДИАТОР2

Габаритные размеры

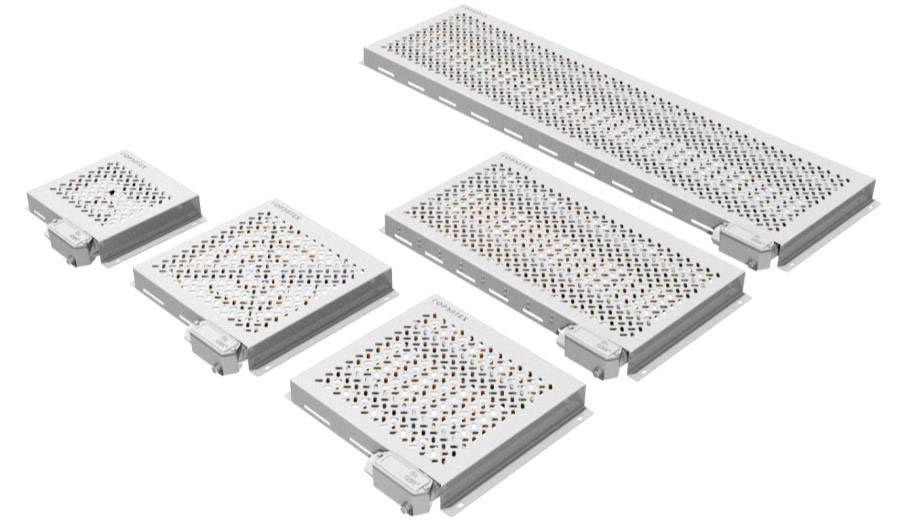

Наименование	Габариты, мм					Масса, кг	Длина греющего кабеля, м	Мощность, Вт
Наименование	A	B	C	D	E	Масса, кг	Длина греющего кабеля, м	Мощность, Вт
ГТГ-РАДИАТОР2-50	265	257	51	250	160	1,6	1	50
ГТГ-РАДИАТОР2-100	340	347	51	325	250	2,3	2	100
ГТГ-РАДИАТОР2-150	355	347	51	340	250	2,5	3	150
ГТГ-РАДИАТОР2-300	580	347	51	565	250	4,0	6	300
ГТГ-РАДИАТОР2-500	1075	347	51	1060	250	6,2	10	500

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Невзрывозащищенное исполнение

/ПРОМ

Рудничное нормальное исполнение

/РН

ФОРМИРОВАНИЕ ЗАКАЗА

ГТГ-РАДИАТОР2	-	Х	-	Х	/	Х	– ТУ 28.21.13-041-72453807-2017

							Тип устройства
							Мощность, Вт: 50, 100, 150, 300, 500
							Типоразмер кабельного ввода
							Опции, аксессуары и исполнения

ПРИМЕР: ГТГ-РАДИАТОР2-300-КНВ2Н-ТУ 28.21.13-041-72453807-2017

Характеристики

Производитель

Завод ГОРЭЛТЕХ

Вес (грамм)
