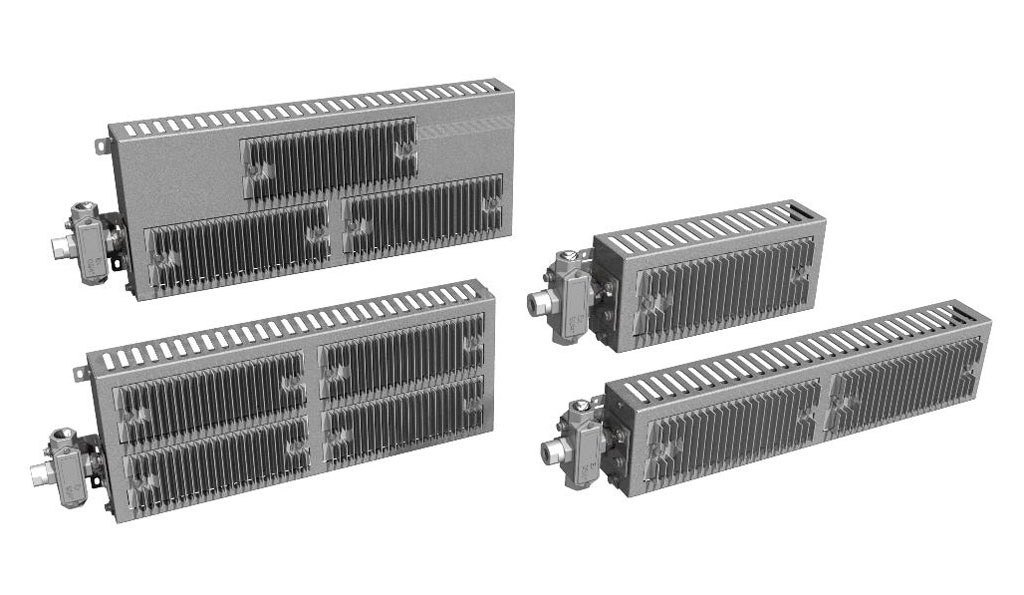

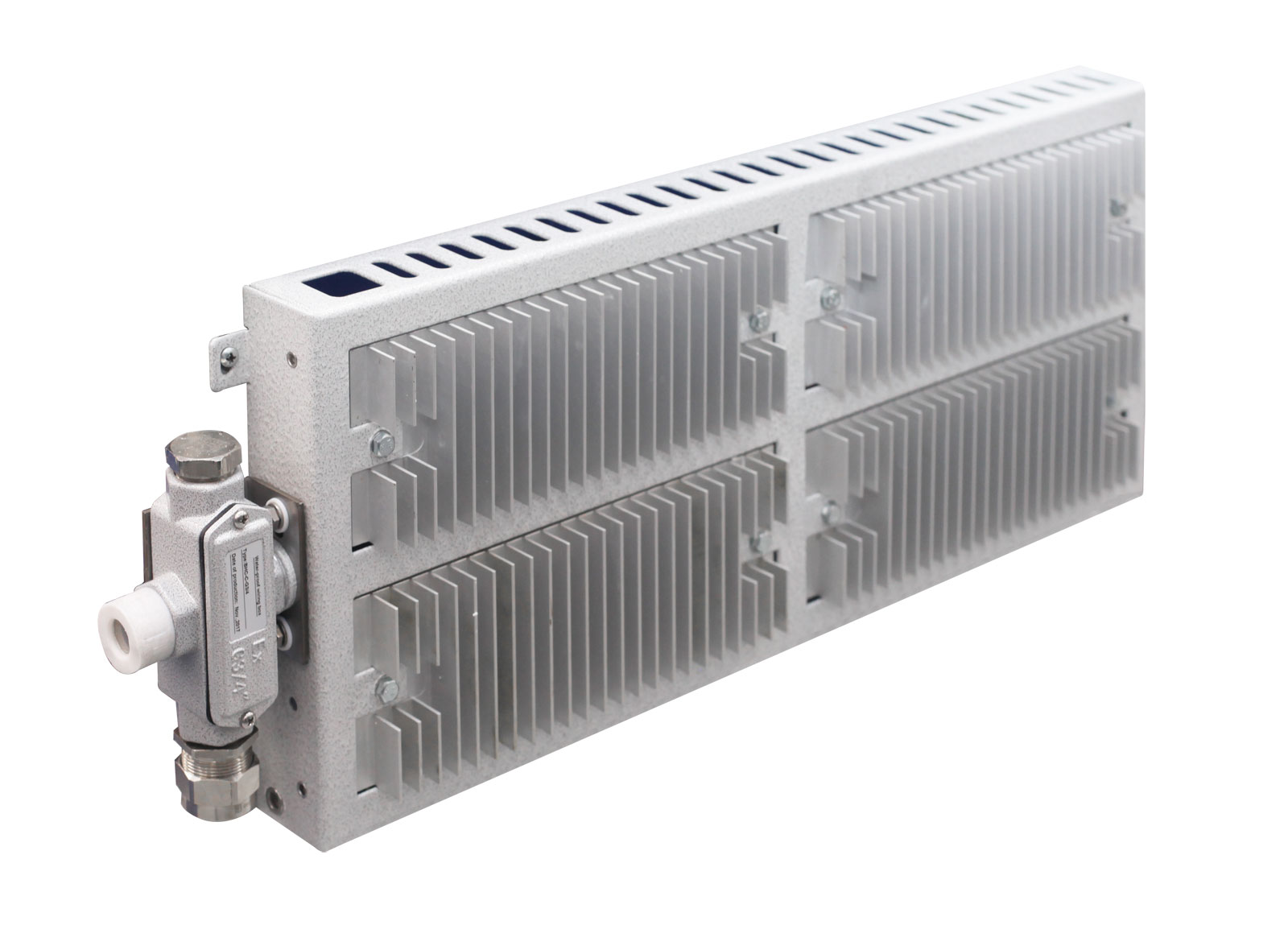

Взрывозащищенный комбинированный модуль обогревателей ГТГ-МОДУЛЬ размещается в кожухах, шкафах автоматики и помещениях с приборами, требующих поддержания определенной температуры для корректной работы техники. Допускается к эксплуатации в зонах класса 1 по газу.
ГТГ-МОДУЛЬ включает в себя:
- От 1 до 4 взрывозащищенных обогревателя ГТГ-ОША (в зависимости от мощности модуля);
- Взрывозащищенный термостат ДВГ-ТЕРМОСТАТ3 (осуществляет контроль температуры окружающего воздуха и отключает нагреватель от сети питания в случае ее превышения).
Модульная конструкция существенно повышает ремонтопригодность устройства.
Подключение ГТГ-МОДУЛЬ в сеть осуществляется через клеммы в корпусе термостата ДВГ-ТЕРМОСТАТ3. За счет расположения ДВГ-ТЕРМОСТАТ3 сбоку устройство получило наибольшую функциональность.

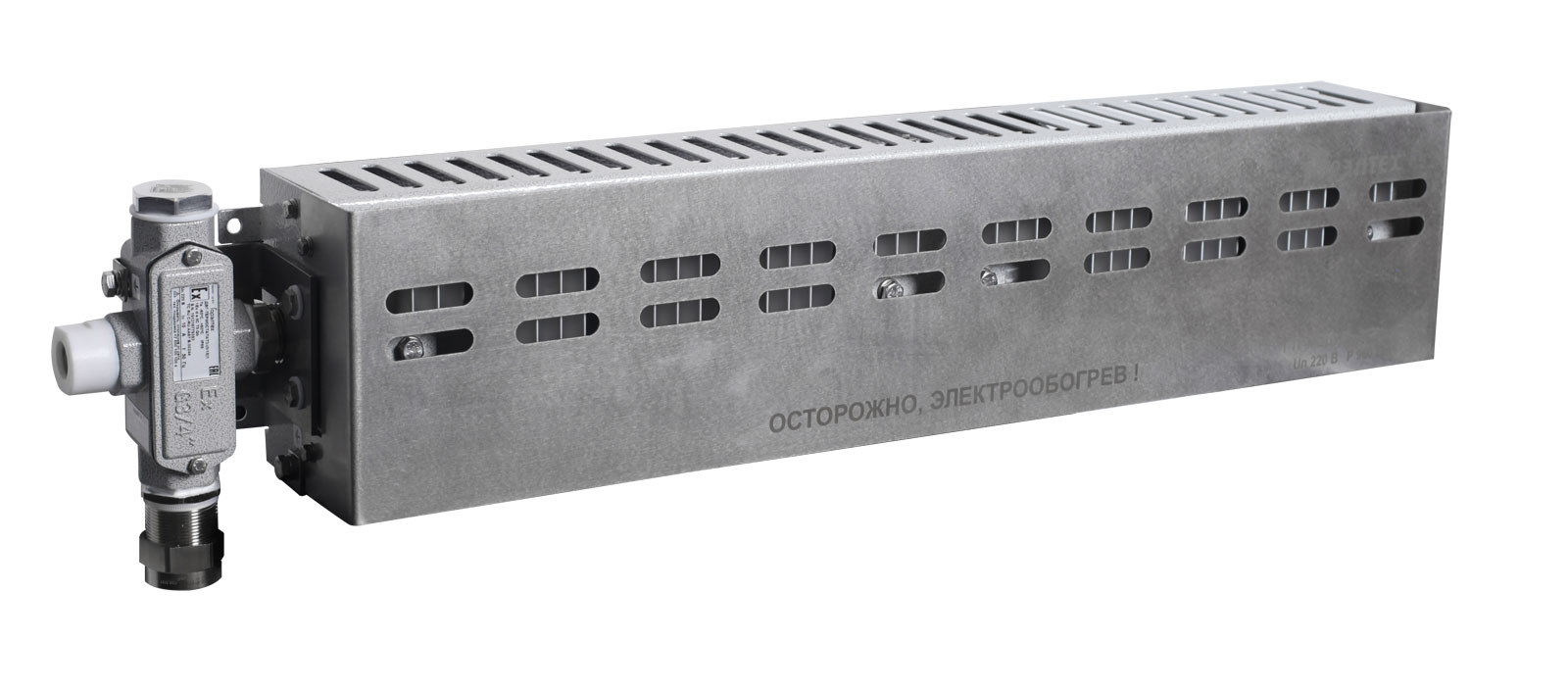

В качестве альтернативы допускается применение взрывозащищенного программируемого термостата ГТГ-ПТ производства Завода Горэлтех. Также в качестве дополнительной опции доступен декоративный экран для модуля из нержавеющей стали.
Важно: Устройства могут применяться только в зонах, классифицированных по температуре воспламенения газа как Т1-Т3. Эксплуатация в зонах Т4-Т6 не допускается.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db e IIC T3 Gb Ex tb IIIC T159°C Db X ( Ex tb IIIC T156°C Db X ( Ex tb IIIC T169°C Db X ( Ex tb IIIC T164°C Db X (
ТУ 28.21.13-041-72453807-2017
0-8...12-18 (для ДВГ-ТЕРМОСТАТ3-(0/18)1)
| Наименование | Габариты, мм | Масса, кг | Кол-во греющих секций | Мощность, Вт | ||||
| A | B | C | D | E | ||||
| ГТГ-МОДУЛЬ-1 | 435 | 136 | 95 | 340 | 85 | 2,8 | 1 | 480 |
| ГТГ-МОДУЛЬ-2 | 730 | 136 | 95 | 635 | 85 | 5,0 | 2 | 960 |
| ГТГ-МОДУЛЬ-3 | 731 | 250 | 95 | 635 | 185 | 7,4 | 3 | 1440 |
| ГТГ-МОДУЛЬ-4 | 731 | 250 | 95 | 635 | 185 | 8,6 | 4 | 1920 |
| ГТГ-МОДУЛЬ | - | Х | - | Х | - | Х | / | Х | – ТУ 28.21.13-041-72453807-2017 |
| Тип устройства | |||||||||
| Количество греющих секций: 1,2,3,4 | |||||||||
| Поддерживаемая температура окружающей среды: 10 (в комплекте термостат ДВГ-ТЕРМОСТАТ3-(-5/13)1 с диапазоном включения -5-3°C и диапазоном выключения 7-13°C); 15 (в комплекте термостат ДВГ-ТЕРМОСТАТ3-(0/18)1 с диапазоном включения 0-8°C и диапазоном выключения 12-18°C); 75 (в комплекте термостат ДВГ-ТЕРМОСТАТ3-(60/78)1 с диапазоном включения 60-68°C и диапазоном выключения 72-78°C); | |||||||||
| Кабельный ввод | |||||||||
| Опции, аксессуары и исполнения |
Пример: ГТГ-МОДУЛЬ-2-10-1КНВ2 - ТУ 28.21.13-041-72453807-2017
Взрывозащищенный комбинированный модуль обогревателей с двумя греющими секциями, с термостатом с диапазоном срабатывания -5-3°C...7-13°C и с одним кабельным вводом под небронированный кабель.
