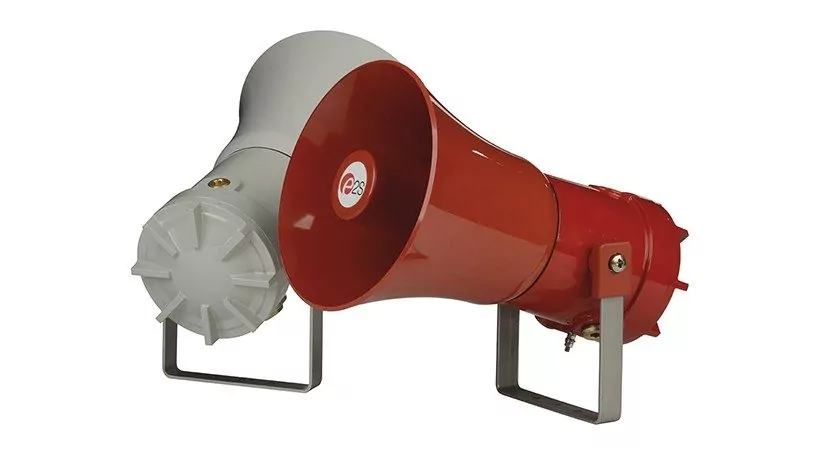

D1xS2F — это взрывозащищенный звуковой сигнализатор на 125 дБ (A) с сигнальным звуковым рупором. Надежный корпус типа 4 / 4X с классом защиты от внешних воздействий IP66 из коррозиеустойчивого алюминия одобрен для применения в качестве взрывобезопасной сигнализации для Class I & II Div 1, Zone 1 & 20.
Имея 64 звуковых сигнала, каждая из 4 доступных ступеней может быть запущена дистанционно. Устройство одобрено для газовых групп ABCD Class I Division 1, Class I Zone 1 IIC и для групп по пыли FG in Class II Division 1, Zone 20 IIIB. Резьбовое взрывонепроницаемое соединение упрощает как монтаж, так и текущее обслуживание. Версия на 24 В постоянного тока одобрена для использования в пожарной сигнализации общего режима, а версия переменного тока на 110-240 В — для общего использования сигнализации. SIL1 соответствует стандарту IEC 61508 (2010).
Коды заказа
| Параметр: | Код детали: | Описание: |
| Тип продукта: | D1xS2 | |
| Тип рупора: | F | Рупор сигнальный |
| Напряжение: | DC024 AC230 |
10-30 В постоянного тока 110-240 В переменного тока |
| Тип резьбового отверстия: [e] | A B C |
1 × 1/2 ”NPT & 2 × M20 x 1,5 мм 1 × 1/2” NPT & 2 × 1/2 ”NPT 1 × 1/2” NPT & 2 × 3/4 ”NPT |
| Материал заглушки: [м] | B N S |
Латунь Никелированная латунь Нержавеющая сталь |
| Кронштейн, знак и метка: [s] | 1 2 3 4 |
A2 304 Нержавеющая сталь A4 316 Нержавеющая сталь A2 304 Нержавеющая сталь с табличкой А4 316 Нержавеющая сталь с табличкой |
| Версия продукта: [v] | A1 D1 |
Газовые среды Класс I / Зона1 Пылевые среды Класс II / Зона 20 |
| Цвет корпуса: [x] | R G |
Красный RAL3000 Серый RAL7038 |
| Вспомогательное оборудование: | SP65-0001-A2 SP65-0001-A4 SP65-0003-A2 SP65-0003-A4 |
Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304) Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A2 (304) Солнцезащитный козырек — нерж. сталь A4 (316) |
Сигнализатор
| Версия: | Напряжение: | Ток: |
| 10-30 В пост. тока | 24 В пост. тока | 923 мА |
| 110-240 В перем. тока 50/60 Гц | 115 В перем. тока | 267 мА |
| 110-240 В перем. тока 50/60 Гц | 230 В перем. тока | 159 мА |
Маркировка взрывозащиты
- A1: Версия для газа
- NEC / CEC:
- Class I Div 1 ABCD T6 Ta -40°C to +70°C
- Class I Div 2 ABCD T6 Ta -40°C to +70°C
- Class I Zone 1, 2 IIC T6 Ta -40°C to +70°C
- Версия на 24 В постоянного тока разрешена для использования в общем режиме сигнализации
- D1: Версия для пыли
- NEC / CEC:
- Class II Div 1 FG T6 Ta -40°C to +70°C
- Class II Div 2 FG T6 Ta -40°C to +70°C
- Class III Div 1 & 2
- Zone 20, 21, 22 IIIB Ta -40°C to +70°C
- Концепция защиты: Ex d / AEx d
D1xS2F Взрывобезопасный звуковой сигнализатор
- Высокая мощность до 125 дБ (А)
- Общий режим использования сигнала тревоги
- 4 дистанционно выбираемых уровня тревоги / канала
- Переключение полярности линии стадии/канала
- Выбор 64 из частот звукового сигнала
- Автоматическая синхронизация в системе с несколькими сигнализаторами
- Постоянное напряжение
- Компактная форма устройства
- Прочный коррозионно-стойкий алюминиевый корпус
- Крепления из нержавеющей стали
- Три резьбовых отверстия
- Двойные клеммные зажимы (вход и выход для последовательного подключения)
- Доступно с пользовательскими настройками тона и частотами
- SIL1 соответствует стандарту IEC 61508 (2010)
Сертификаты
- Ссылка на файл UL: E230764
- UL1203 Ed. 5
- CAN / CSA C22.2 No. 25-1966
- CSA C22.2 No. 30-M1986
- CSA C22.2 No. 205-12
- UL464 Ed. 9
- Список CSFM: 7136-2279: 0506
