Оповещатель BExCTS110-05D генерирует громкий звуковой сигнал и визуальный сигнал при срабатывании сигнала телефонного звонка и может использоваться в опасных зонах, где может присутствовать потенциально взрывоопасная атмосфера.
Тридцать два различных звуковых сигнала могут быть выбраны внутренними переключателями. Сигнализатор выдает номинальное звуковое давление 110 дБ (А), а маяк выдает световой сигнал на уровне в 5 джоулей. Устройство может использоваться в зонах 1 и 2 с газами в группах IIA и IIB и с температурными классами T1, T2, T3 и T4.
Серия BEx оснащена корпусами, изготовленными из коррозионно-стойкого алюминия марки LM6, не содержащего меди, с хромированной и порошковой окраской. Все модели содержат два вводных отверстия с резьбой на выбор, удобный доступ к клеммным зажимам, содержащим входные и выходные клеммы и защиту от проникновения IP66/67.
Потребление тока
| Звуковой сигнализатор | Ксеноновый маяк | |
| Версия: | Напряжение/Ток: | Напряжение/Ток: |
| 12 В пост. тока | +/- 25% 195 мА | 10-14 В 750 мА |
| 24 В пост. тока | +/- 25% 265 мА | 20-28 В 300 мА |
| 48 В пост. тока | +/- 25% 130 мА | 42-54 В 180 мА |
| 115 В перем. тока 50/60 Гц | +/- 10% | 110 mA +/-10% 140 мА |
| 230 В перем. тока 50/60 Гц | +/- 10% | 56 mA +/-10% 55 мА |
Эффективный коэффициент цвета линз в канделах
| Янтарный | Синий | Прозрачный | Зеленый | Красный | Желтый |
| 0,70 | 0,24 | 1,00 | 0,25 | 0,23 | 0,93 |
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип продукта: | BExCTS11005 | Взрывозащищенный телефонный сигнализатор и ксеноновый маяк 5 Дж |
| Тип: | DPF | Exd, устойчивая к ультрафиолетовому излучению цветная линза, рупор сигнальный |
| Напряжение: | DC012 DC024 DC048 AC115 AC230 |
12 В постоянного тока 24 В постоянного тока 48 В постоянного тока 115 В переменного тока 240 В переменного тока |
| Тип кабельного ввода: [e] | A B C D E F G |
2 x M20 x 1.5 мм 2 x 1/2″ NPT — адаптеры 2 x 3/4″ NPT — адаптеры 2 x M25 x 1.5 мм — адаптеры 1 x 1/2″ NPT — адаптер 1 x 3/4″ NPT — адаптер 1 x M25 x 1,5 мм — адаптер |
| Материал адаптера / заглушки: [м] | B N S |
Латунь Никелированная латунь Нержавеющая сталь |
| Кронштейн / защитная решетка и теговый номер: [s] | 1 2 3 4 |
A2 Нержавеющая сталь 304 A4 Нержавеющая сталь 316 A2 нержавеющая сталь 304 с теговым номером A4 нержавеющая сталь 316 с теговым номером |
| Версия продукта: [v] | A1 | По умолчанию — IECEx, ATEX, Ex EAC и INMETRO |
| Цвет корпуса: [x] | R S |
Красный RAL3000 Другой — по запросу |
| Цвет объектива: [у] | A B C G M R Y |
Янтарный Синий Прозрачный Зеленый Пурпурный Красный Желтый |
Маркировка взрывозащиты
- 1Ex d IIВ T5 Gb X (от -50°C до +50°C)
- 1Ex d IIВ T4 Gb X (от -50°C до +70°C)
- Ex tb IIIC T100°C Db X (от -50°С до +55°С)
- Ex tb IIIC T115°C Db X (от -50°С до +70°С)
- II 2G Ex db IIB T5 Gb Ta. От -50 ° C до + 40 ° C
- II 2G Ex db IIB T4 Gb Ta. От -50 ° C до + 70 ° C
- II 2D Ex tb IIIC T110 ° C Db Ta. От -50 ° C до + 55 ° C
- II 2D Ex tb IIIC T125 ° C Db Ta. От -50 ° C до + 70 ° C

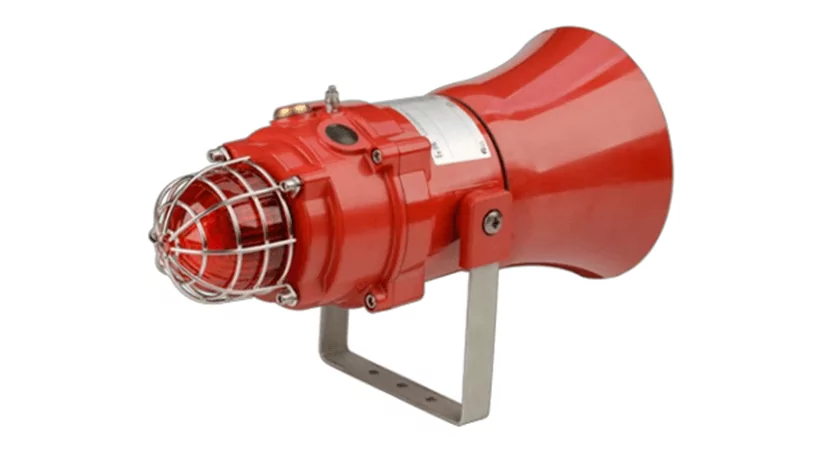

BExCTS110-05 Взрывобезопасный телефонный комбинированный оповещатель
- Сигнализатор и маяк могут быть настроены по отдельности на непрерывный или импульсный режим при частоте звонка
- Морской, коррозионно-стойкий алюминиевый корпус LM6
- Ксеноновая трубка механически защищена от ударов и вибрации
- Удобный доступ к клеммным зажимам
- Два резьбовых отверстия M20 — доступны адаптеры
- Заглушка включена в комплект поставки
- Храповой регулируемый кронштейн из нержавеющей стали.
- Установлен диод обратной полярности
- Степень защиты от внешних воздействий IP66/67
- 120 кандел эффективной силы света
- Устойчивый к ультрафиолетовому излучению поликарбонат, линзы с цветными фильтрами
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- Сертификат IECEx KEM 10.0025X
- Сертификат ATEX KEMA 01ATEX2223X
- Сертификат Inmetro: 16-IEx-0034
