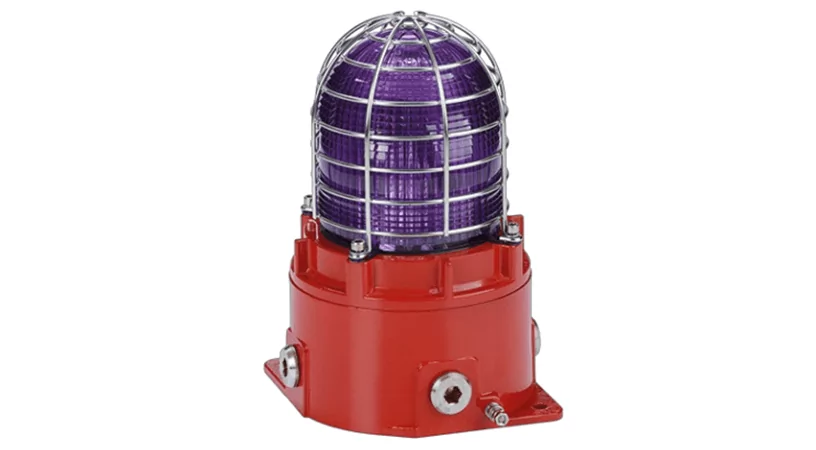

STExB2LD2 является взрывозащищенным многофункциональным светодиодным маяком, который отвечает всем требованиям ТС ТР, IECEx и ATEX. Прочный корпус из нержавеющей стали со степенью защиты от внешних воздействий IP66 из нержавеющей стали марки 316L гарантирует, что STExB2LD2 подходит для применения во всех зонах 1, 2, 21 и 22.
В маяке серии STExB2LD2 используется массив мощных светодиодов Cree®, ориентированный на оптимизацию видимости в любом направлении. Маяк может быть сконфигурирован как постоянный маяк для использования индикатора состояния со светоотдачей до 174 кандел. В качестве альтернативы для использования в качестве предупредительной сигнализации можно использовать один из пяти режимов работы с выходной мощностью до 338 кандел.
Версии с постоянным напряжением имеют три дистанционно выбираемые ступени, позволяющие передавать несколько предупреждений с одного устройства. Сменный полевой цветной фильтр улучшает светоотдачу и изготовлен из устойчивого к ультрафиолетовому излучению поликарбоната. SIL1 соответствует стандарту IEC61508 (2010). Тип DNV одобрен для открытых мест.
Потребление тока
| Версия: | В пике: | Напряжение: | Режим Высокой/Низкой мощности: |
| 24 В пост. тока | 1,89 A 0,22 мс | 18-54 В пост. тока | 240 mA / 134 mA |
| 115 В перем. тока | 1,15 A 12 мс | 103,5-126,5 В перем. тока 50/60 Гц | 95 mА / 78 mA |
| 230 В перем. тока | 0,67 A 12 мс | 207-253 В перем. тока 50/60 Гц | 48 mA / 37 mA |
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип продукта: | STExB2 | |
| Тип: | LD2 | Светодиодный многофункциональный маяк |
| Напряжение: | DC024 AC115 AC230 |
18-54 В постоянного тока 103,5-126,5 В переменного тока 207-253 В переменного тока |
| Тип резьбового отверстия: [e] | B C D E F G H I J |
3 x M20 x 1.5 мм 2 x 1/2″ NPT — адаптеры 2 x 3/4″ NPT — адаптеры 2 x M25 x 1.5 мм — адаптеры 1 x 1/2″ NPT — адаптер 1 x 3/4″ NPT — адаптер 1 x M25 x 1,5 мм — адаптер 3 × 1/2 «NPT — адаптеры 3 × 3/4″ NPT — адаптеры 3 x M25x1,5 мм — адаптеры |
| Материал заглушки : [м] | B N S |
Латунь Никелированная латунь Нержавеющая сталь (стандарт) |
| Защитный кожух и теговая табличка: [s] | 1 2 3 4 |
A2 304 Нержавеющая сталь A4 316 Нержавеющая сталь (по умолчанию) A2 304 Нерж. сталь с теговой табличкой А4 316 Нерж. сталь с теговой табличкой |
| Версия продукта: [v] | A1 M1 |
IECEx & ATEX Group II 2G / D Зона 1, 2, 21 и 22 IECEx & ATEX Группа II 2G / D Зона 1, 2, 21 и 22 и утверждение типа DNV |
| Материал заглушки : [м] | R S |
Красный Спец (контакт E2S) |
| Цвет объектива: [у] | A B C G M R Y |
Янтарный Синий Прозрачный Зеленый Пурпурный Красный Желтый |
| Вспомогательное оборудование: | SP65-0001-A2 SP65-0001-A4 SP65-0003-A2 SP65-0003-A4 |
Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304) Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A2 (304) Солнцезащитный козырек — нерж. сталь A4 (316) |
Многофункциональные модели
| Ступень 1: [Ручное] | Ступень 2: [Дистанционное] | Ступень 3: [Дистанционное] |
| Режим Высокой мощности | Вспышка 1 Гц | Тройной удар |
| Режим Низкой мощности | Вспышка 1 Гц | Тройной удар |
| Вспышка 1 Гц | 2-ая вспышка 2 Гц | Тройной удар |
| Вспышка 1,5 Гц | Вспышка 2 Гц | Двойной удар |
| Вспышка 2 Гц | Тройной удар | Тройной удар |
| Двойной удар | Режим Высокой мощности | Тройной удар |
| Тройной удар | Вспышка 2 Гц | Двойной удар |
| Примечание. Удаленная вторая и третья ступени только для блоков постоянного тока |
Маркировка взрывозащиты
- Сертификат соответствия ТР ТС 012/2011:
- 1Ex d IIC T6…T3 Gb X (от -50°C до +70°C)
- Ex tb IIIC T85°C…T135°C Db X (от -50°C до +70°C)
- Сертификат ATEX:
- Ex db IIC Gb T5 Ta -50 ° C до + 70 ° C
- Ex db IIC Gb T6 Ta -50 ° C до + 65 ° C
- Ex tb IIIC Db T85 ° C Ta -50 ° C до + 70 ° C
Маркировка взрывозащиты
STExB2LD2 доступен в виде сборки, в которую можно установить до 4 ксеноновых стробоскопических или светодиодных маяка с распределительной коробкой Exd или 5 маяков без распределительной коробки. Свяжитесь с отделом продаж для получения дополнительной информации.
STExB2LD2 Взрывозащищенный светодиодный многофункциональный маяк
- Прочный корпус из нержавеющей стали марки 316L
- Степень защиты от внешних воздействий IP66
- Автоматическая синхронизация в многолучевых системах
- Выбор из пяти скоростей вспышки: 1 Гц, 1,5 Гц, 2 Гц, двойная и тройная вспышка
- Высокий и низкий уровни энергопотребления
- Три дистанционно выбираемых ступени / канала в версиях постоянного тока
- Защитная решетка из нержавеющей стали марки 316
- Сменный в полевых условиях устойчивый к ультрафиолету цветной фильтр
- В комплект входят заглушки из нержавеющей стали AISI 316
- 4 х M20 резьбовых отверстия
- Крепеж из нержавеющей стали
- Клеммы для входного и транзитного кабеля
- SIL1 соответствует IEC61508 (2010)
- Тип DNV утвержден IEC 60945 & DNVGL-CG-0339
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- Сертификат IECEx ULD 16.0017X Выпуск 1 IEC 60079-0: 2011 IEC 60079-1: 2014 IEC 60079-31: 2013
- Сертификат ATEX DEMKO 16 ATEX 1466X Выпуск 1 EN 60079-0: 2012 + A1: 2013 EN 60079-1: 2014 EN 60079-31: 2014
