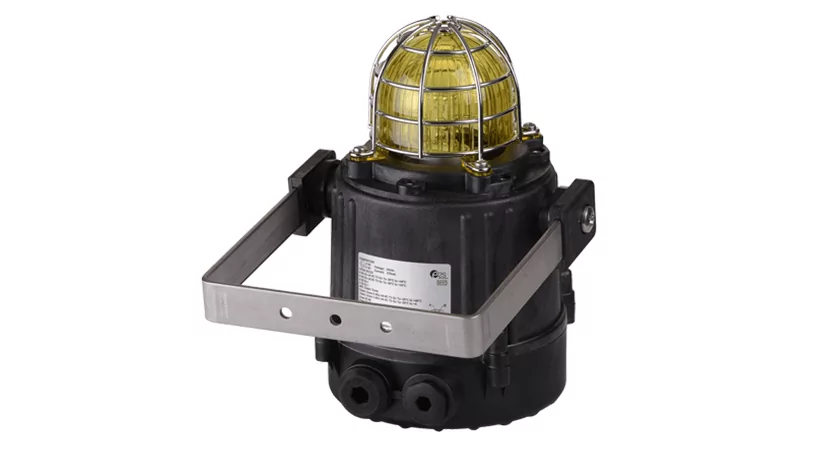

Взрывозащищенный многофункциональный светодиодный маяк и индикатор состояния серии E2xBL2 для опасных зон одобрен стандартами UL / cUL для Класса I Раздела 2, Класса II Раздела 2, Класса I Зоны 2/22, а также сертифицирован IECEx и ATEX для применения в Зонах 2 и 22.
Светодиодный индикатор состояния и маяк E2xBL2 для опасной зоны использует массив светодиодов Cree® высокой мощности, ориентированных для оптимизации видимости в любом направлении. Маяк может быть сконфигурирован как постоянный маяк для использования индикатора состояния со световой отдачей до 87 кандел.
В качестве альтернативы для предупреждений можно использовать один из пяти режимов работы со светоотдачей до 160 кандел. Версии с постоянным напряжением имеют три дистанционно выбираемых ступени, позволяющих выдавать несколько предупреждений с одного устройства. Цветной фильтр, устойчивый к ультрафиолетовому излучению, увеличивает светоотдачу и заменяется на месте.
Коды деталей
| Код детали: | Идентификатор: | Описание: |
| Тип продукта: | E2xBL2 | Светодиодный маяк / индикатор состояния |
| Напряжение: | AC115 AC230 DC024 |
115 В переменного тока 50/60 Гц 230 В переменного тока 50/60 Гц 24 В постоянного тока (18-54 В постоянного тока) |
| Кабельные вводы: [e] | A B C |
M20x1.5 и 1/2” NPT M20x1.5 и M20x1.5 1/2” NPT и 1/2” NPT |
| Материал заглушки: [м] | N | Нейлон |
| Кронштейн, решетка и бирка: [s] | 1 2 3 4 |
304 A2 Нержавеющая сталь 316 А4 Нержавеющая сталь 304 A2 Нержавеющая сталь и бирка 316 А4 Нержавеющая сталь и бирка |
| Версия: [v] | A1 | UL, cULs, IECEx и ATEX |
| Цвет корпуса: [x] | B | Черный |
| Цвет фильтра: [у] | A B C G M R Y |
Янтарный Синий Прозрачный Зеленый Пурпурный Красный Желтый |
Потребление тока
| Версия: | Напряжение: | Высокая мощность: | Низкая мощность: |
| 24 В пост. тока | 18-54 В пост. тока | 240 мА | 134 мА |
| 115 В перем. тока | 103,5-126,5 В перем. тока 50/60 Гц | 95 мА | 78 мА |
| 230 В перем. тока | 207-253 В перем. тока 50/60 Гц | 48 мА | 37 мА |
Многофункциональные модели
| Этап 1: [Мест. управление] | Этап 2: [Дистанц. управление] | Этап 3: [Дистанц. управление] |
| Режим высокой мощности | Вспышка 1 Гц | Тройной удар |
| Режим низкой мощности | Вспышка 1 Гц | Тройной удар |
| Вспышка 1 Гц | 2-ая вспышка 2 Гц | Тройной удар |
| Вспышка 1,5 Гц | Вспышка 2 Гц | Двойной удар |
| Вспышка 2 Гц | Тройной удар | Тройной удар |
| Двойной удар | Режим высокой мощности | Тройной удар |
| Тройной удар | Вспышка 2 Гц | Двойной удар |
| Примечание: удаленная вторая и третья ступени только для блоков постоянного тока. |
Маркировка взрывозащиты
- Сертификат соответствия ТР ТС 012/2011:
- 2Ex nA IIC T4 Gc X (от -20°C до +55°C)
- Ex tc IIIC T85 °C Dc X (от -20°C до +55°C)
- Сертификат ATEX / IECEx:
- II 3G Ex nA IIC Gc T4 Ta -20°C to +55°C
- II 3D Ex tb IIIC Dc T85°C Ta -20°C to +55°C
- NEC Class / Zone ratings US:
- Class I Zone 2 AEx nA IIC Gc T4 Ta -20°C to +55°C
- AEx tb IIIC Dc T85°C Ta -20°C to +55°C
- CEC Class / Zone ratings Canada:
- Ex nA IIC Gc T4 Ta -20°C to +55°C
- Ex nA IIC Gc T4A Ta -20°C to +40°C
- Ex nA IIC Gc T4A Ta -20°C to +40°C
- Ex nA IIC Gc T4A Ta -20°C to +40°C
- Class I, Div 2, ABCD T4A Ta -20°C to +55°C
- Class II, Div 2, FG T6 Ta -20°C to +55°C
- Class III, Div 1&2 Ta -20°C to +55°C
E2xBL2 Взрывобезопасный многофункциональный светодиодный маяк и индикатор состояния
- Удобный и просторный доступ к клеммным зажимам
- Защита от внешних воздействий IP66 / 67
- Выбор из пяти частот вспышки: 1 Гц, 1,5 Гц, 2 Гц, двойная и тройная вспышка
- Высокая и низкая мощность в устойчивом режиме
- Три дистанционно выбираемых ступени / канала в версиях постоянного тока
- Стеклянная линза и кожух из нержавеющей стали
- Устойчивый к ультрафиолетовому излучению цветной светофильтр для линз, заменяемый в полевых условиях
- Крепления из нержавеющей стали
- Двойные кабельные вводы
- Двойные кабельные клеммы (вход и выход для последовательного подключения)
- Регулируемый U-образный кронштейн из нержавеющей стали с храповым механизмом
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- Сертификат ATEX: DEMKO 06 ATEX 0421554X
- Сертификат IECEx: IECEx ULD 14.0012X
- UL / cUL Ссылка на файл: E245313
