Взрывозащищенные маяки серии BExCBGL2-05 укомплектованные светодиодными и ксеноновыми источниками света подходят для применения в зонах 1, 2, 21 и 22. Одобрено стандартам ТС ТР, IECEx и ATEX.
Прочная конструкция BExCBGL2-05D с двумя светодиодами и 5-джоульными ксеноновыми маяками позволяет устанавливать их в самых суровых условиях эксплуатации. Маяки могут быть подключены от одного источника для одновременной работы или от отдельных источников для независимой работы.
Серия BEx оснащена корпусами, изготовленными из коррозионно-стойкого алюминия марки LM6, не содержащего меди, с хромированной и порошковой отделкой. Все модели имеют два резьбовых отверстия M20, просторный доступ к клеммным зажимам, содержащим входные и выходные клеммы, и защиту от внешних воздействий IP66/67.
Потребление тока
| Версия: | Напряжение: | Режим Высокой мощности: | Режим Низкой мощности: |
| 24 В пост. тока | 18-54 В пост. тока | 240 мА | 134 мА |
| 115 В перем. тока | 103,5-126,5 В перем. тока 50/60 Гц | 95 мА | 78 мА |
| 230 В перем. тока | 207-253 В перем. тока 50/60 Гц | 48 мА | 37 мА |
| Ксенон: 24 В пост. тока | 20-28 В пост. тока | ||
| Ксенон: 115 В перем. тока | 50 Гц / 60 Гц +/- 10% | ||
| Ксенон: 230 В перем. тока | 50 Гц / 60 Гц +/- 10% |
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип продукта: | BExCBGL205 | Взрывозащищенный светодиодный и ксеноновый 5 Дж двойной маяк |
| Тип: | DP | Ex d, устойчивый к ультрафиолетовому излучению |
| Напряжение: | DC024 AC115 AC230 |
24 В постоянного тока 115 В переменного тока 240 В переменного тока |
| Тип кабельного ввода: [e] | A B C D E F G |
2 x M20 x 1.5 мм 2 x 1/2″ NPT — адаптеры 2 x 3/4″ NPT — адаптеры 2 x M25 x 1.5 мм — адаптеры 1 x 1/2″ NPT — адаптер 1 x 3/4″ NPT — адаптер 1 x M25 x 1,5 мм — адаптер |
| Материал адаптера / заглушки: [м] | B N S |
Латунь Никелированная латунь Нержавеющая сталь |
| Кронштейн / защитная решетка и теговый номер: [s] | 1 2 3 4 |
A2 Нержавеющая сталь 304 A4 Нержавеющая сталь 316 A2 нержавеющая сталь 304 с теговым номером A4 нержавеющая сталь 316 с теговым номером |
| Версия продукта: [v] | A1 | По умолчанию — IECEx, ATEX |
| Цвет корпуса: [x] | R S |
Красный RAL3000 Другой — по запросу |
| Цвет линзы светодиодного маяка: [y] / Цвет линзы ксенонового маяка: [y] | A B C G M R Y |
Янтарный Синий Прозрачный Зеленый Пурпурный Красный Желтый |
Многофункциональные модели
| Стадия 1: [локальное управление] | Стадия 2: [дистанционное управление] | Стадия 3: [дистанционное управление] |
| Режим Высокой мощности | Вспышка 1 Гц | Тройной удар |
| Режим Низкой мощности | Вспышка 1 Гц | Тройной удар |
| Вспышка 1 Гц | 2-ая вспышка 2 Гц | Тройной удар |
| Вспышка 1,5 Гц | Вспышка 2 Гц | Двойной удар |
| Вспышка 2 Гц | Тройной удар | Тройной удар |
| Двойной удар | Режим Высокой мощности | Тройной удар |
| Тройной удар | Вспышка 2 Гц | Двойной удар |
| Примечание: | Удаленная вторая и третья ступени только для блоков постоянного тока |
Эффективный коэффициент цвета линз в канделах
| Янтарный | Синий | Прозрачный | Зеленый | Красный | Желтый |
| 0,70 | 0,24 | 1,00 | 0,25 | 0,23 | 0,93 |
Маркировка взрывозащиты
- 1Ex d IIB T5 Gb (от -50°C до +70°C)
- Ex tb IIIС T80°C Db (от -50°C до +55°C)
- Ex tb IIIС T95°C Db (от -50°C до +70°C)
- II 2G Ex db IIB T5 Gb Ta. От -50 ° C до + 40 ° C
- II 2G Ex db IIB T4 Gb Ta. От -50 ° C до + 70 ° C
- II 2D Ex tb IIIC T95 ° C Db Ta. От -50 ° C до + 40 ° C
- II 2D Ex tb IIIC T110 ° C Db Ta. От -50 ° C до + 55 ° C
- II 2D Ex tb IIIC T125 ° C Db Ta. От -50 ° C до + 70 ° C
Заметка
Продукты из серии BEx доступны в виде нескольких сборочных единиц, предварительно смонтированных с распределительными коробками и без них. См. паспорт BExP для получения дополнительной информации или свяжитесь с отделом продаж.

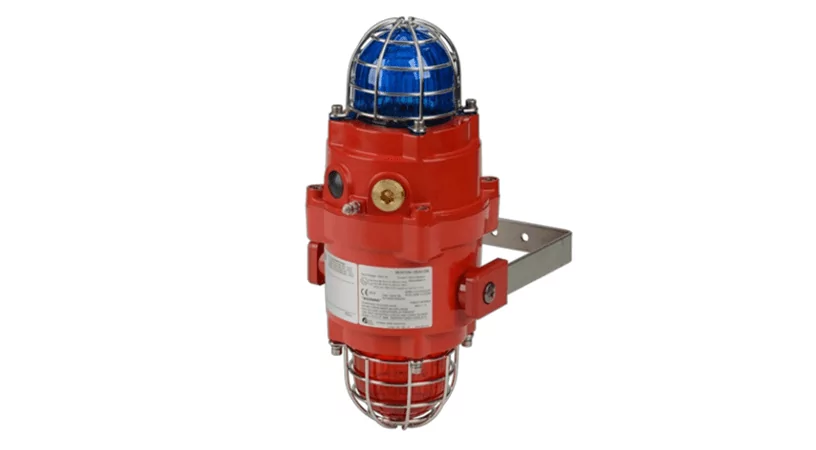

BExCBGL2-05 Взрывозащищенный светодиодный и ксеноновый 5 Дж двойной маяк
- Морской, коррозионно-стойкий, алюминиевый корпус LM6
- Автоматическая синхронизация в системе из нескольких маяков
- Стеклянная линза и защитная решетка из нержавеющей стали
- Удобный доступ к клеммным зажимам
- Два резьбовых отверстия M20 — доступны адаптеры
- Заглушка включена включена в комплект поставки
- Храповой регулируемый кронштейн из нержавеющей стали
- Установлен диод обратной полярности
- Степень защиты от внешних воздействий IP66 / 67
- 120 + 160 кандел эффективной интенсивности света
- Устойчивый к ультрафиолетовому излучению поликарбонат, заменяемые в полевых условиях цветные линзовые фильтры
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- IECEx KEM 10.0024X
- ATEX KEMA 01ATEX2222X
- Сертификат INMETRO: IEx 19.0092X
