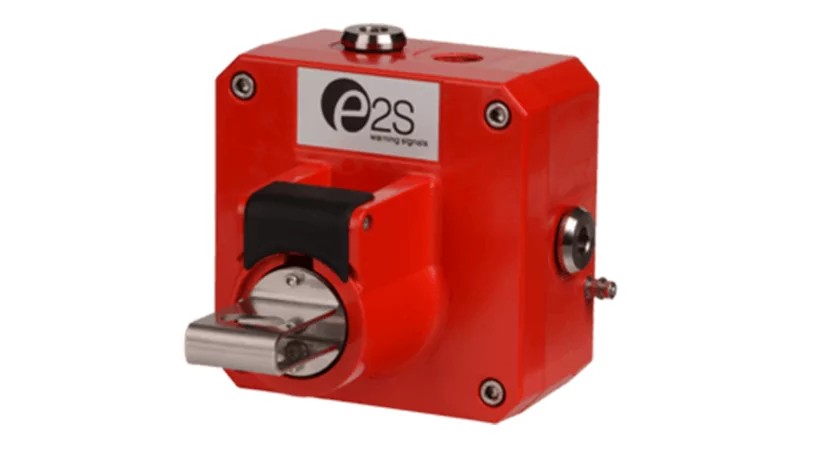

Взрывозащищенные ручные извещатели GNExCP7-PB двойного действия с поворотно-нажимным механизмом Ex d имеют прочный корпус из стеклопластика с механизмом из нержавеющей стали 316 и классом защиты IP66 / 67 — предназначены для самых суровых опасных сред эксплуатации.
Требуется поворот и нажатие для активации GNExCP7-PB оснащен надежной кнопкой из нержавеющей стали. Устройство одобрено в соответствии со стандартами ТР ТС, IECEx, ATEX, UL и cUL для всех установок в зонах 1, 2, 21 и 22 и Class I / II Div 2. Доступны со стандартными клеммами для DIN-рейки или инновационной клеммной панелью E2S, обеспечивающей специальные соединения для установленных на месте EOL и / или последовательных устройств. SIL 2 соответствует IEC 61508 (2010).
Потребление тока
| Диапазон напряжения: | Максимальный входной ток: | Ограничения для резисторов EOL / Series: |
| 250 В перем. тока максимум | 3,33 А максимум | не разрешено |
| 48 В пост. тока максимум | 1,0 A максимум | минимум 2,2 кОм |
| 24 В пост. тока максимум | 3,0 А максимум | минимум 470 Ом |
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип продукта: | GNExCP7-PB | Кнопка двойного действия |
| Тип переключателя: [s] | S D |
SPCO / SPDT DPCO / DPDT |
| Клеммы: [t] | D P |
DIN-рейка 8 × SAK2.5 Оконечная плата: 6 клемм × 2,5 мм² плюс 4 клеммы EOL & Series |
| Подъемная заслонка: [l] | N | Подъемная заслонка недоступна |
| Тип кабельного ввода: [e] | A B C D E F G |
3 x M20 x 1.5 мм 2 x 1/2″ NPT — адаптеры 2 x 3/4″ NPT — адаптеры 2 x M25 x 1.5 мм — адаптеры 1 x 1/2″ NPT — адаптер 1 x 3/4″ NPT — адаптер 1 x M25 x 1,5 мм — адаптер |
| Материал заглушки : [м] | B P S |
Латунь Никелированная латунь Нержавеющая сталь |
| Этикетка / бирка оборудования: [d] | 1 2 3 4 5 6 7 |
Без теговой таблички и надписи Теговая табличка из нержавеющей стали Теговая табличка из нерж. стали + теговая надпись Теговая табличка из металлизированного полиэстера Теговая табличка из металлизированного полиэстера + теговая надпись Только теговая надпись Требования к специальной этикетке |
| Версия продукта: [v] | A1 | Сертификаты UL, cUL, IECEx, ATEX и PESO |
| Цвет корпуса: [x] | R B N Y V S K M Z |
Красный Синий Зеленый Желтый Красный/Белый Желтый/Черный Черный Пурпурный Красный/Черный |
| Переменная по умолчанию: [u] | N | По умолчанию = N — в настоящее время не используется |
| EOL Резистор: [e] необязательно | ExxxR ED1 ExxxZ |
Значение резистора в Омах, например, E470R = 470 Ом диод IN4007 = ED1 Стабилитрон, например, E5V1Z = 5,1 В |
| Резистор серии: [s] необязательный | SxxxR SD1 SxxxZ |
Значение резистора в омах, например S1K5R = 1,5 кОм, диод IN4007 = SD1 стабилитрон, например, S5V1Z = 5,1 В |
| Аксессуары: | SP65-0001-A2 SP65-0001-A4 SP65-0002-A2 SP65-0002-A4 |
Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304) Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A2 (304) Солнцезащитный козырек — нерж. сталь A4 (316) |
| Значения EOL и диодов серии: | ||
| ххх: | Значение стабилитрона: | Максимальный ток питания: |
| 3V3 | 3,3 В диод | 230 мА |
| 4V7 | 4,7 В диод | 162 мА |
| 5V1 | 5,1 В диод | 149 мА |
| 5V6 | 5,6 В диод | 136 мА |
| 6V2 | 6,2 В диод | 122 мА |
| 6V8 | 6,8 В диод | 112 мА |
| 10V | 10 В диод | 76 мА |
| 12V | 12 В диод | 63 мА |
Маркировка взрывозащиты
- Сертификат соответствия ТР ТС 012/2011:
- 1 Ex d IIC T6 Gb X От -55 ° C до + 60 ° C
- 1 Ex d IIC T5 Gb X От -55 ° C до + 70 ° C
- Ex tb IIIC T90°C Db X От -55 ° C до + 70 ° C
- NEC / CEC:
- Class I Div 2 Group ABCD T6 Ta -55°C to +60°C
- Class II Div 2 Group FG T4 Ta -55°C to +60°C
- Class III Div 1 & 2 Ta -55°C to +60°C
- NEC:
- Class I Zone 1 AEx db IIC T6 Gb (Ta -55°C to +60°C)
- Zone 21 AEx tb IIIC T125°C Db (Ta -55°C to +60°C)
- CEC:
- Class I Zone 1 Ex db IIC T6 Gb X (Ta -55°C to +60°C)
- Zone 21 Ex tb IIIC T135°C Db (Ta -55°C to +70°C)
- IECEx и ATEX:
- II 2G Ex db IIC T5 Gb Ta. -55 to +70°C
- II 2G Ex db IIC T6 Gb Ta. -55 to +60°C
- II 2D Ex tb IIIC T90°C Db Ta. -55° to +70°C
GNExCP7-PB Ручной извещатель двойного действия с кнопкой
- Прочный коррозионно-стойкий корпус из стеклопластика
- Антистатический и устойчивый к ультрафиолетовому излучению
- Степень защиты от внешних воздействий IP66/67
- Одиночный или двойной переключатель
- Механизм из нержавеющей стали 316 (A4)
- 3 кабельных ввода M20, в комплекте 2 заглушки
- Невыпадающие винты из нержавеющей стали
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- Сертификат UL / cUL: 20200224-E513632
- Сертификат IECEx: IECEx ULD 19.0007X
- Сертификат ATEX: DEMKO 19 ATEX 2101X
- Сертификат PESO CCOE: P471512
- SIL 2 соответствует IEC 61508 (2010)
- Список CSFM: 7151-2279_0509
