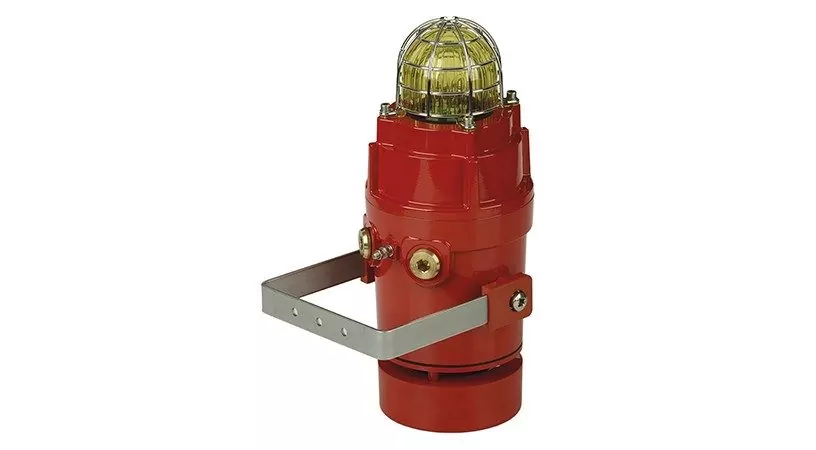

D1xC2X05R — это аварийный сигнализатор тревоги с высоким звуковым давлением 118 дБ (A), с всенаправленным радиальным звуковым сигналом и ксеноновым стробоскопом на 10 Джоулей. Прочный корпус типа 4 / 4X, класса защиты IP66, стойкий к коррозии изготовленный из алюминия марки LM6 обеспечивает пригодность для всех применений Class I Div 1, Zone 1.
Звуковой сигнализатор и ксеноновый строб-маяк позволяют одновременную или независимую работу. Имея 64 звуковых сигнала первой ступени / канала, частоты звуковых сигналов для первых двух ступеней выбираются независимо. Каждая из 4 доступных ступеней / каналов может быть запущена удаленно, например, через внешнее реле. Версия постоянного тока одобрена для использования в пожарной сигнализации общего режима (звуковой сигнал) и пожарной сигнализации в частном режиме (строб-маяк).
Коды заказа
| Параметр: | Код детали: | Описание: |
| Тип продукта: | D1xC2X10 | |
| Тип рупора: | R | Всенаправленный радиальный рупор |
| Напряжение: | DC024 AC115 AC230 |
20-28В постоянного тока 110-120В переменного тока 220-240В переменного тока |
| Тип резьбового отверстия: [e] | A B C |
1 × 1/2” NPT & 2 × M20 x 1,5 мм 1 × 1/2” NPT & 2 × 1/2 ”NPT 1 × 1/2” NPT & 2 × 3/4 ”NPT |
| Материал заглушки: [м] | B N S |
Латунь Никелированная латунь Нержавеющая сталь |
| Кронштейн, знак и метка: [s] | 1 2 3 4 |
A2 304 Нержавеющая сталь A4 316 Нержавеющая сталь A2 304 Нерж. сталь с теговой табличкой A4 316 Нержавеющая сталь с табличкой |
| Версия продукта: [v] | A1 | Среда газа Class I/Zone1 |
| Цвет корпуса: [x] | R G |
Красный RAL3000 Серый RAL7038 |
| Цвет объектива: [у] | A, B, C G, M, R Y |
Янтарный, синий, прозрачный зеленый, пурпурный, красный желтый |
| Вспомогательное оборудование: | SP65-0001-A2 SP65-0001-A4 SP65-0003-A2 SP65-0003-A4 |
Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304) Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A2 (304) Солнцезащитный козырек — нерж. сталь A4 (316) |
Потребление тока
| Напряжение: | Диапазон: | Сигнализатор: | Ксеноновый строб : |
| 24 В пост. тока | 20-28 В пост. тока | 923 мА | 673 мА |
| 115 В перем. тока | 110-120 В перем. тока 50/60 Гц | 267 мА | 247 мА |
| 230 В перем. тока | 220-240 В перем. тока 50/60 Гц | 159 мА | 120 мА |
Эффективный коэффициент цвета линз в канделах
| янтарный | синий | прозрачный | зеленый | красный | желтый |
| 0,70 | 0,24 | 1,00 | 0,25 | 0,23 | 0,93 |
Маркировка взрывозащиты
- A1: Версия для газа
- NEC / CEC:
- Class I Div 1 ABCD T5/T6 Ta -40°C to +55/+50°C
- Class I Div 2 ABCD T5/T6 Ta -40°C to +55/+50°C
- Class I Zone 1, 2 IIC T5/T6 Ta -40°C to +55/+50°C
- Концепция защиты: Ex d / AEx d
D1xC2X10R Взрывобезопасный радиальный сигнализатор и ксеноновый строб-маяк
- Автоматическая синхронизация в системах с несколькими сигнализаторами
- Выбираемые пользователем скорости вспышки — двойные ксеноновые лампы
- Храповой регулируемый кронштейн из нержавеющей стали
- Всенаправленный аварийный сигнал высокой мощности, до 118 дБ (A)
- Ксеноновый строб — частный режим использования пожарной сигнализации
- Звуковой сигнал — использование пожарной сигнализации в общественном режиме
- 4 дистанционно выбираемых уровня тревоги / канала
- Положительная или отрицательная линейная стадия / переключение каналов
- Выбор из 64 частот звукового сигнала
- Компактная форма устройства
- Прочный коррозионно-стойкий алюминиевый корпус
- Крепления из нержавеющей стали
- Три резьбовых отверстия
- Двойные клеммные зажимы
Сертификаты
- Ссылка на файл UL: E230764
- UL1203 Ed. 5
- CAN / CSA C22.2 No. 25-1966
- CSA C22.2 No. 30-M1986
- CSA C22.2 No. 205-12
- UL464 Ed. 9
- UL1638 Ed. 4
- Список CSFM: 7136-2279: 0506
