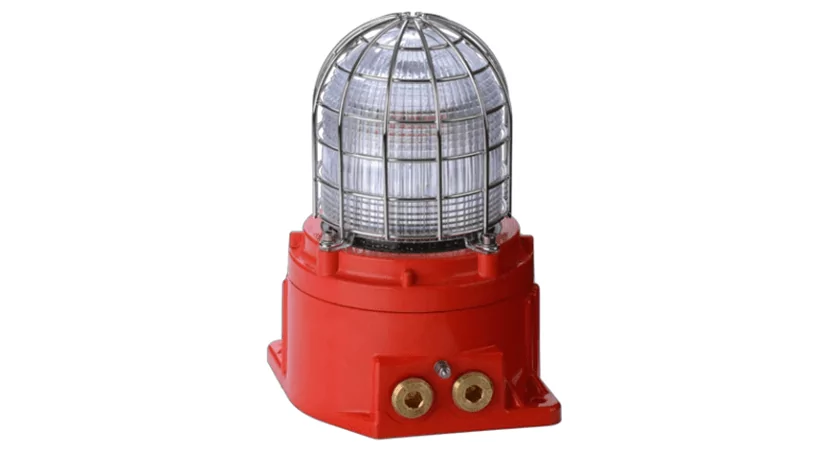

GNExB2X05 — это одобренный во всем мире взрывозащищенный ксеноновый маяк мощностью 5 Джоулей. Прочный корпус из стеклопластика, устойчивый к коррозии, и расширенный диапазон рабочей температуры обеспечивают надежность и пригодность для применения в таких зонах как 1, 2, 21 и 22 и во взрывоопасных зонах класса I Div 2.
Маяки GNExB2X05 излучают мощную ксеноновую вспышку, необходимую для эффективной сигнализации в условиях повышенного уровня внешней освещенности. Оптически улучшенный полевой сменный цветовой фильтр оптимизирует выход стробоскопа и изготовлен из стойкого к ультрафиолетовому излучению материала.

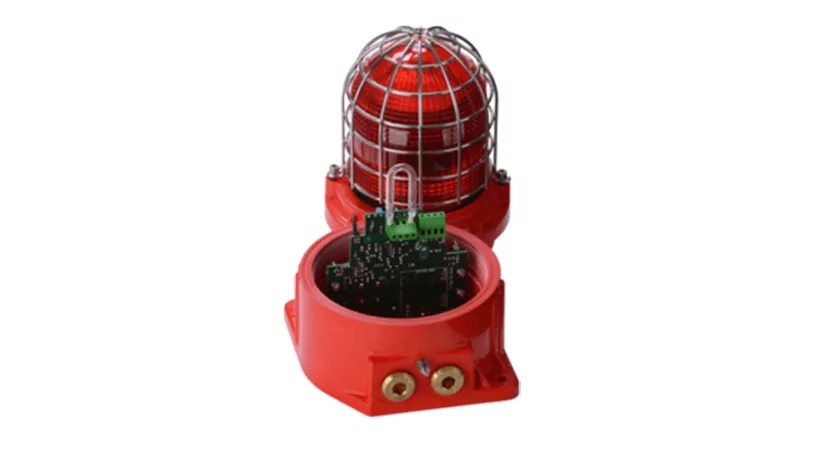

Корпус из стеклопластика имеет резьбовой пламегасящий тракт, тройные кабельные вводы и большую площадь заделки — все это значительно сокращает время установки. В стандартной комплектации соответствует SIL1 согласно IEC61508 (2010) — возможна версия SIL2.
Потребление тока
| Версия: | Диапазон напряжения: | Номинальный ток: | Максимум. Текущий: |
| 12 В постоянного тока | 12-14 В постоянного тока | 585 мА | 600 мА |
| 24 В постоянного тока | 20-28 В постоянного тока | 295 мА | 350 мА |
| 48 В постоянного тока | 42-54 В постоянного тока | 145 мА | 150 мА |
| 115 В переменного тока | 110-120 В переменного тока, 50/60 Гц | 140 мА | 200 мА |
| 230 В переменного тока | 220-240 В переменного тока 50/60 Гц | 70 мА | 100 мА |
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип продукта: | GNExB2 | |
| Тип: | X05 | Ксеноновый проблесковый маячок 5 Дж |
| Напряжение: | DC012 DC024 DC048 AC115 AC230 |
10-14 В постоянного тока 20-28 В постоянного тока 42-54 В постоянного тока 110-120 В переменного тока 220-240 В переменного тока |
| Тип кабельного ввода: [e] | B C D E F G H I J |
3 x M20x1,5 мм 2 × 1/2 «NPT — адаптеры 2 x 3/4″ NPT — адаптеры 2 x M25 x 1.5 мм — адаптеры 1 x 1/2″ NPT — адаптер 1 x 3/4″ NPT — адаптер 1 x M25 x 1,5 мм — адаптер 3 × 1/2 «NPT — адаптеры 3 × 3/4″ NPT — адаптеры 3 x M25x1,5 мм — адаптеры |
| Материал адаптера / заглушки: [м] | B N S |
Латунь (стандарт) Никелированная латунь Нержавеющая сталь |
| Защитная решетка и теговая табличка: [s] | 1 3 |
A4 Нержавеющая сталь A4 316 Нерж. сталь с теговой табличкой |
| Версия продукта: [v] | A S |
UL, cUL, IECEx, ATEX SIL2 – UL, cUL, IECEx, ATEX (только 24 В пост. тока) |
| Вариант продукта [o] | 1 T X |
Стандартный продукт В тропическом исполнении Индивидуальная конфигурация |
| Цвет корпуса: [x] | R S |
Красный Специальный — по запросу |
Цвет объектива: [у] | A B C G M R Y |
Янтарный Синий Прозрачный Зеленый Пурпурный Красный Желтый |
| Аксессуары: | SP65-0001-A4 SP65-0003-A4 |
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A4 (316) |
Потребление тока
| янтарный | синий | прозрачный | зеленый | красный | желтый |
| 0.59 | 0.27 | 1,00 | 0.51 | 0,15 | 0.85 |
Заметка
GNExB2X05 доступен в виде узла с гальваническим покрытием, оснащенного сиреной типа GNEx и дополнительными ксеноновыми или светодиодными проблесковыми маячками типа GNEx с распределительной коробкой GNExJ2 Ex d или без нее. Свяжитесь с «АТЭКС-Электро» для получения дополнительной информации.

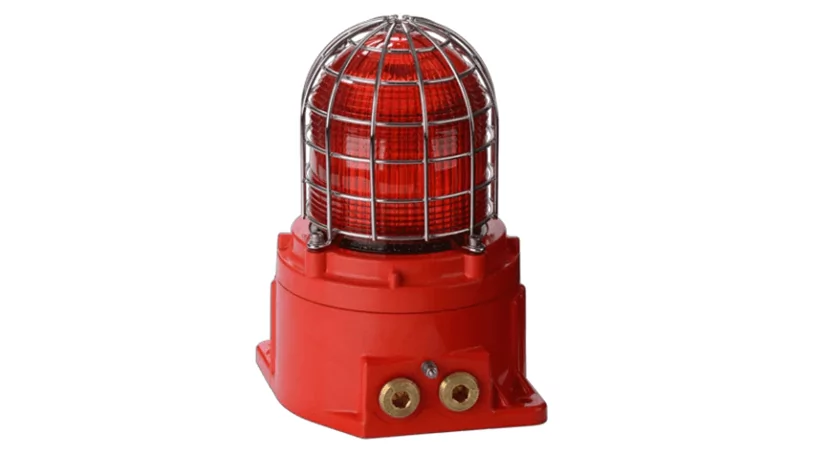

GNExB2X05 Взрывозащищенный ксеноновый строб-маяк 5 Дж
- Четыре частоты вспышек: 1 Гц, 1,3 Гц, 1,5 Гц и двойная вспышка
- Автоматическая синхронизация в многолучевых системах
- Цветной фильтр из поликарбонатной линзы, устойчивой к ультрафиолетовому излучению — заменяемый в полевых условиях
- Сменная ксеноновая лампа, механически защищенная от ударов и вибрации
- Защитная решетка из нержавеющей стали марки 316 в стандартной комплектации
- Сменный в полевых условиях устойчивый к ультрафиолету цветной фильтр
- Заглушки в комплекте
- 3 резьбовых отверстия
- Крепеж из нержавеющей стали
- Прочный коррозионностойкий корпус из стеклопластика (GRP)
Сертификаты
- UL/cUL – ссылка на файл: E245313
- Сертификат IECEx: IECEx ULD 15.0003X
- Сертификат ATEX: DEMKO 15 ATEX 1448X
- SIL1 и SIL2 соответствуют стандарту IEC61508 (2010 г.)
