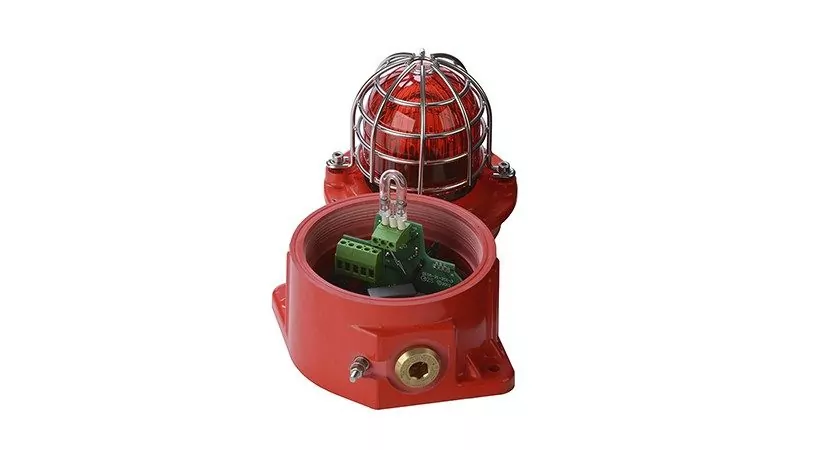

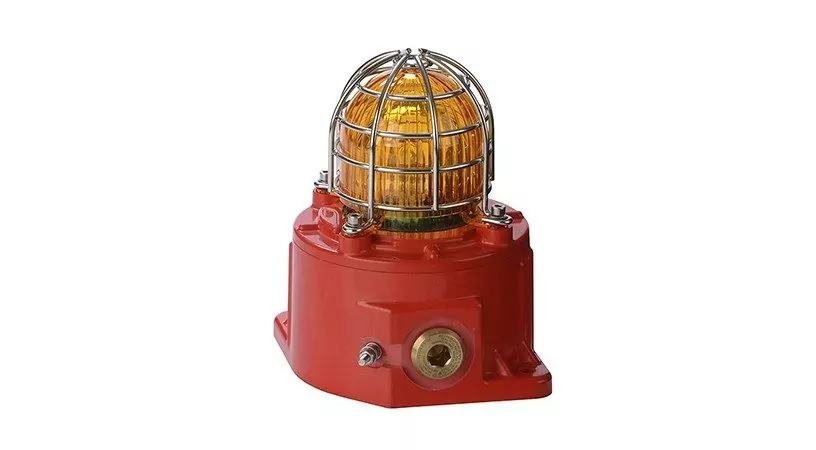

GNExB1X05 является взрывозащищенным ксеноновым маяком с энергией импульса 5 Джоулей, одобрен IECEx & ATEX. Прочный корпус из стеклопластика с защитой от коррозии IP66 и расширенный температурный диапазон обеспечивают пригодность для всех применений в опасных зонах 1, 2, 21 и 22.
Маяк GNExB1X05 обеспечивает 117 кд эффективную ксеноновую стробоскопическую вспышку, необходимую для сигнализации безопасности. Сменный полевой цветной фильтр усиливает стробоскоп и сделан из устойчивого к ультрафиолету поликарбоната.
Корпус маяка, изготовленный из GRP, обеспечивает взрывозащиту Ex d , имеет 2 резьбовых отверстия М20х1.5 и удобный и просторный доступ к клеммным зажимам — все это значительно сокращает время монтажа. SIL1 соответствует стандарту IEC61508 (2010).
Потребление тока
| Версия: | В пике: | Напряжение: | Ток: |
| 12 В пост. тока | 10-14 В пост. тока | 437 мА | |
| 24 В пост. тока | 1,09A 5 мс | 20-28 В пост. тока | 254 мА |
| 48 В пост. тока | 42-54 В пост. тока | 158 мА | |
| 115 В перем. тока | 110-125 В перем. тока 50/60 Гц | 95 мА | |
| 230 В перем. тока | 220-240 В перем. тока 50/60 Гц | 54 мА |
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип продукта: | GNExB1 | |
| Тип: | X05 | Ксеноновый маяк — 5 Джоулей |
| Напряжение: | DC012 DC024 DC048 AC115 AC230 |
10-14 В постоянного тока 20-28 В постоянного тока 42-54 В постоянного тока 110-125 В переменного тока 220-240 В переменного тока |
| Тип кабельного ввода: [e] | A B C D E F G |
2 x M20x1,5 мм 2 × 1/2 «NPT — адаптеры 2 x 3/4″ NPT — адаптеры 2 x M25 x 1.5 мм — адаптеры 1 x 1/2″ NPT — адаптер 1 x 3/4″ NPT — адаптер 1 x M25 x 1,5 мм — адаптер |
| Материал адаптера / заглушки: [м] | B N S |
Латунная Никелированная латунь Нержавеющая сталь |
| Защитная решетка и теговый номер: [s] | 1 2 3 4 |
A2 304 Нержавеющая сталь A4 316 Нержавеющая сталь A2 нержавеющая сталь 304 с теговым номером A4 нержавеющая сталь 316 с теговым номером |
| Версия продукта: [v] | A1 | IECEx & ATEX Group II 2G / D Зона 1, 2, 21 и 22 |
| Цвет корпуса: [x] | R S |
Красный Специальный — по запросу |
Цвет линзы: [у] | A B C G M R Y |
Янтарный Синий Прозрачный Зеленый Пурпурный Красный Желтый |
| Вспомогательное оборудование: | SP65-0001-A2 SP65-0001-A4 SP65-0003-A2 SP65-0003-A4 |
Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304) Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A2 (304) Солнцезащитный козырек — нерж. сталь A4 (316) |
Потребление тока
| янтарный | синий | прозрачный | зеленый | красный | желтый |
| 0,51 | 0,12 | 1,00 | 0,49 | 0,15 | 0,86 |
Маркировка взрывозащиты
- Сертификат соответствия ТР ТС 012/2011:
- 1Ex d IIC T6…T4 Gb X (от -50°C до +70°C)
- Ex tb IIIC T80°C…T130°C Db X (от -50°C до +70°C)
- Сертификат ATEX:
- II 2G Ex db IIC Gb T6 Ta -50 ° C до + 40 ° C
- II 2G Ex db IIC Gb T5 Ta -50 ° C до + 55 ° C
- II 2G Ex db IIC Gb T4 Ta -50 ° C до + 70 ° C
- II 2D Ex tb IIIC Db T110 ° C Ta -50 ° C до + 70 ° C
Заметка
GNExB1X05 доступен в виде сборки, сконструированной с использованием до 4 маяков ксеноновых стробоскопов с распределительной коробкой Ex d или без нее. Свяжитесь с отделом продаж для получения дополнительной информации

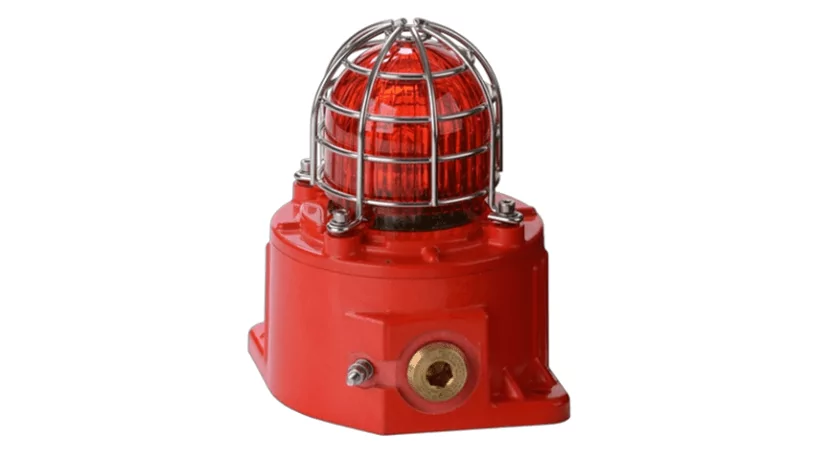

GNExB1X05 Взрывозащищенный ксеноновый строб-маяк на 5 Дж
- Прочный, устойчивый к коррозии корпус из стеклопластика
- Степень защиты от внешних воздействий IP66
- Автоматическая синхронизация в многолучевых системах
- В версиях с постоянным напряжением предусмотрены три скорости вспышки
- Блоки постоянного напряжения имеют дистанционное включение частоты вспышек
- Заменяемая пользователем ксеноновая трубка, механически защищенная от ударов и вибрации
- Наличие стеклянной линзы и защитной решетки из нержавеющей стали
- Устойчивый к ультрафиолетовому излучению поликарбонат, сменная цветная линза
- Крепления из нержавеющей стали
- Два резьбовых отверстия М20х1.5
- Двойные клеммные зажимы ( вход и выход для последовательного подключения)
- SIL1 соответствует IEC61508 (2010)
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- Сертификат IECEx UL 15.0003X
- Сертификат ATEX DEMKO 15ATEX1448X
- Сертификат PESO CCOE: P452946 и P471510
- Сертификат INMETRO IEx 20.0049X
