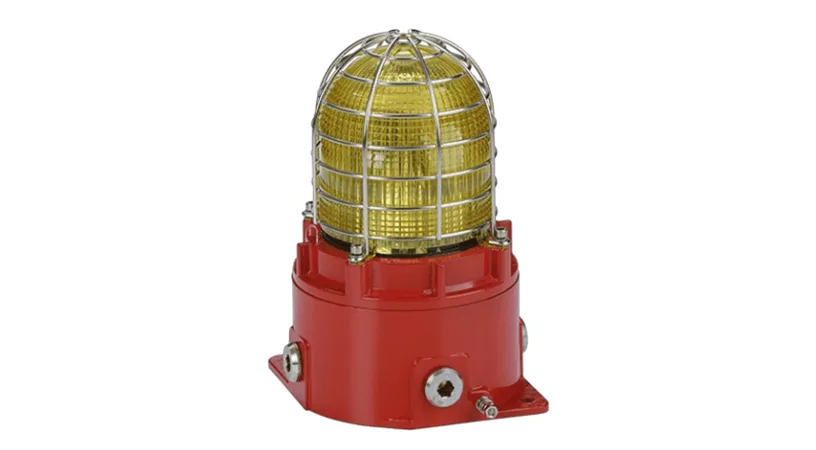

STExB2X21 — взрывозащищенный ксеноновый маяк на 21 Джоуль. Прочный корпус из нержавеющей стали с защитой от внешних воздействий IP66 и защитой от коррозии из нержавеющей стали марки 316L гарантирует, что STExB2X21 пригоден для всех применений сигнализации в опасных зонах 1, 2, 21 и 22.
Маяки STExB2X21 производят ксеноновую вспышку с высокой выходной мощностью, необходимую для эффективной сигнализации в средах с повышенным уровнем внешнего освещения. Сменный полевой цветной фильтр усиливает стробоскоп и изготовлен из устойчивого к ультрафиолетовому излучению поликарбоната.
Корпус из нержавеющей стали имеет резьбовое взрывонепроницаемое соединение, четыре резьбовых отверстия и удобный доступ к клеммным зажимам — все это значительно сокращает время монтажа и подключения этого устройства на объекте. SIL1 соответствует стандарту IEC61508 (2010).
Потребление тока
| Версия: | Напряжение: | Ток: |
| 24 В постоянного тока | 20-28 В постоянного тока | 944 мА |
| 48 В постоянного тока | 42-54 В постоянного тока | 428 мА |
| 115 В переменного тока | 50 Гц / 60 Гц | 464 мА |
| 230 В переменного тока | 50 Гц | 250 мА |
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип продукта: | STExB2 | |
| Тип: | X21 | Ксеноновый маяк — 21 Дж |
| Напряжение: | DC024 DC048 AC115 AC230 |
20-28 В постоянного тока 42-54 В постоянного тока 115 В переменного тока +/- 10% 230 В переменного тока +/- 10% |
| Тип кабельного ввода: [e] | B C D E F G H I J |
3 x M20 x 1.5 мм 2 x 1/2″ NPT — адаптеры 2 x 3/4″ NPT — адаптеры 2 x M25 x 1.5 мм — адаптеры 1 x 1/2″ NPT — адаптер 1 x 3/4″ NPT — адаптер 1 x M25 x 1,5 мм — адаптер 3 × 1/2 «NPT — адаптеры 3 × 3/4″ NPT — адаптеры 3 x M25x1,5 мм — адаптеры |
| Материал заглушки : [м] | B N S |
Латунь Никелированная латунь Нержавеющая сталь |
| Защитная решетка и теговая табличка: [s] | 1 2 3 4 |
A2 304 Нержавеющая сталь A4 316 Нержавеющая сталь (по умолчанию) A2 304 Нерж. сталь с теговой табличкой А4 316 Нерж. сталь с теговой табличкой |
| Версия продукта: [v] | A1 | IECEx & ATEX Group II 2G / D Зона 1, 2, 21 и 22 |
| Цвет корпуса: [x] | R S |
Красный Специальный — по запросу |
| Цвет линзы: [у] | A B C G M R Y |
Янтарный Синий Прозрачный Зеленый Пурпурный Красный Желтый |
| Вспомогательное оборудование: | SP65-0001-A4 SP65-0003-A4 |
Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A4 (316) |
Эффективный коэффициент цвета линз в канделах
| янтарный | синий | прозрачный | зеленый | красный | желтый |
| 0,51 | 0,12 | 1,00 | 0,49 | 0,15 | 0,86 |
Маркировка взрывозащиты
- Сертификат соответствия ТР ТС 012/2011:
- 1Ex d IIC T6…T3 Gb X (от -50°C до +70°C)
- Ex tb IIIC T85°C…T135°C Db X (от -50°C до +70°C)
- Сертификат ATEX:
- Ex db IIC Gb T4 Ta от -50 ° C до + 65 ° C
- Ex db IIC Gb T3 Ta от -50 ° C до + 70 ° C
- Ex tb IIIC Db T135 ° C Ta от -50 ° C до + 70 ° C
Заметка
STExB2X21 доступен в виде сборки с ксеноновым стробоскопом или светодиодными маяками с распределительной коробкой Exd. Свяжитесь с отделом продаж для получения дополнительной информации.
STExB2X21 Взрывозащищенный ксеноновый строб-маяк 21 Дж
- Прочный корпус из нержавеющей стали 316L
- Степень защиты от внешних воздействий IP66
- Автоматическая синхронизация в многолучевых системах
- Выбор из трех частот вспышки: 1 Гц, 1,5 Гц и двойная вспышка
- Блоки постоянного тока имеют дистанционно выбираемую частоту вспышки
- Заменяемая пользователем ксеноновая трубка, механически защищенная от ударов и вибрации
- Защитная решетка из нержавеющей стали 316
- Сменный в полевых условиях устойчивый к ультрафиолету цветной фильтр
- Заглушки из нержавеющей стали марки 316 в комплекте
- 4 резьбовых отверстия M20
- Крепеж из нержавеющей стали
- Клеммы для входного и транзитного кабеля
- SIL1 соответствует IEC61508 (2010)
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- Сертификат ECEx ULD 16.0017X IEC 60079-0 : 2011 IEC 60079-1: 2014 IEC 60079-31: 2013
- Сертификат ATEX DEMKO 16 ATEX 1466X EN 60079-0 : 2012 + A11: 2013 EN 60079-1: 2014 EN 60079-31: 2014
