Взрывозащищенные ксеноновые маяки BExBG05 на 5 джоулей, 120 кандел подходят для применения в зонах 1, 2, 21 и 22. Одобрено стандартам IECEx, ATEX, Ex EAC и INMETRO. Доступны в соответствии с SIL 1 и SIL 2.
Прочная конструкция BExBG05 с 5-джоульными маяками позволяет устанавливать их в самых суровых условиях. Дополнительные функции включают в себя автоматическую синхронизацию в системах с несколькими маяками, защитный кожух из нержавеющей стали и монтажный кронштейн в стандартной комплектации.
Серия BEx оснащена корпусами, изготовленными из коррозионно-стойкого алюминия марки LM6, не содержащего меди, с хромированной и порошковой окраской. Все модели имеют два кабельных ввода M20, большие оконечные зоны, содержащие входные и выходные клеммы, и защиту от проникновения IP66 / 67.
Потребление тока
| Версия: | Напряжение: | Ток: |
| 12 В пост. тока | 10-14 В постоянного тока | 750 мА |
| 24 В пост. тока | 20-28 В постоянного тока | 300 мА |
| 48 В пост. тока | 42-54 В постоянного тока | 180 мА |
| 115 В перем. тока 50 Гц / 60 Гц | +/- 10% | 140 мА |
| 230 В перем. тока 50 Гц / 60 Гц | +/- 10% | 55 мА |
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип продукта: | BExBG05 | Взрывозащищенный 5 Дж ксеноновый строб-маяк |
| Тип: | DP | Ex d, устойчивые к ультрафиолетовому излучению цветные линзы |
| Напряжение: | DC012 DC024 DC048 AC115 AC230 |
12 В постоянного тока 24 В постоянного тока 48 В постоянного тока 115 В переменного тока 240 В переменного тока |
| Тип кабельного ввода: [e] | A B C D E F G |
2 x M20x1,5 мм 2 × 1/2″NPT — адаптеры 2 × 3/4″NPT — адаптеры 2 x M25x1,5 мм — адаптеры 1 × 3/4″ NPT — адаптер 1 × 3/4″ NPT — адаптер 1 x M25x1,5 мм — адаптер |
| Материал адаптера / заглушки: [м] | B N S |
Латунь Никелированная Нержавеющая сталь |
| Кронштейн / защитная решетка и теговый номер: [s] | 1 2 3 4 |
A2 Нержавеющая сталь 304 A4 Нержавеющая сталь 316 A2 нержавеющая сталь 304 с теговым номером A4 нержавеющая сталь 316 с теговым номером |
| Версия продукта: [v] | A1 S1 |
По умолчанию — IECEx, ATEX, Ex EAC и INMETRO — SIL1 IECEx, ATEX, Ex EAC & INMETRO — SIL2: только 24 В пост. тока |
| Цвет корпуса: [x] | R S |
Красный RAL3000 Специальный- по запросу |
| Цвет объектива: [у] | A B C G M R Y |
Янтарный Синий Прозрачный Зеленыйn Пурпурный Красный Желтый |
| Вспомогательное оборудование: | SP65-0001-A2 SP65-0001-A4 SP65-0003-A2 SP65-0003-A4 |
Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304) Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A2 (304) Солнцезащитный козырек — нерж. сталь A4 (316) |
Эффективный коэффициент цвета линз в канделах
| янтарный | синий | прозрачный | зеленый | красный | желтый |
| 0.70 | 0.24 | 1.00 | 0.25 | 0.23 | 0.93 |
Маркировка взрывозащиты
- 1Ex d IIC T6 Gb X (от -50°C до +40°C)
- 1Ex d IIC T5 Gb X (от -50°C до +55°C)
- 1Ex d IIC T4 Gb X (от -50°C до +70°C)
- Ex tb IIIC T85°C Db X (от -50°C до +40°C)
- Ex tb IIIC T100°C Db X (от -50°C до +55°C)
- Ex tb IIIC T115°C Db X (от -50°C до +70°C)
- II 2G Ex db IIC T5 Gb Ta. От -50 ° C до + 45 ° C
- II 2G Ex db IIC T4 Gb Ta. От -50 ° C до + 70 ° C
- II 2D Ex tb IIIC T90 ° C Db Ta. От -50 ° C до + 40 ° C
- II 2D Ex tb IIIC T105 ° C Db Ta. От -50 ° C до + 55 ° C
- II 2D Ex tb IIIC T120 ° C Db Ta. От -50 ° C до + 70 ° C
Заметка
Продукты из серии BEx доступны в виде нескольких сборочных единиц, предварительно смонтированных с распределительными коробками и без них. См. паспорт BExP для получения дополнительной информации или свяжитесь с отделом продаж.

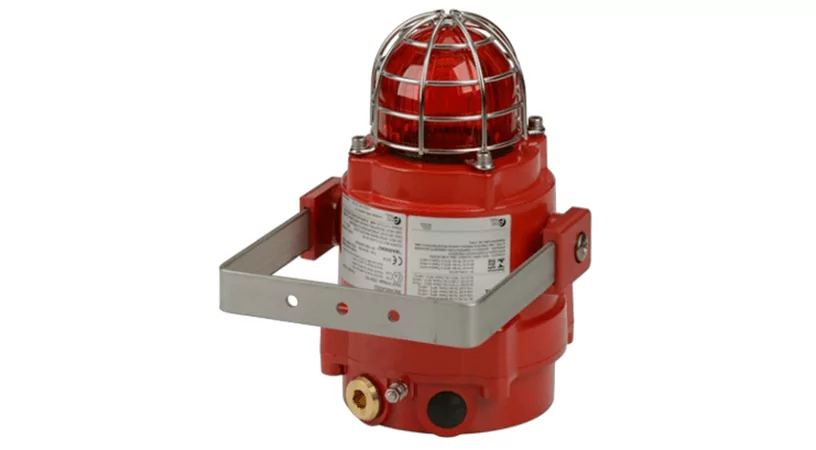

BExBG05 Взрывозащищенный ксеноновый маяк 5 Джоулей
- Морской коррозионно-стойкий алюминиевый корпус LM6
- Автоматическая синхронизация в системе с несколькими маяками
- Маяки могут быть установлены на чередующийся режим «триггера» с другими устройствами в системах с несколькими маяками
- Ксеноновые трубки механически защищены от ударов и вибрации
- Стеклянная линза и защитная решетка из нержавеющей стали
- Удобный и просторный доступ к клеммным зажимам
- Два резьбовых отверстия M20 — доступны адаптеры
- Заглушка включена в комплект поставки
- Храповой регулируемый кронштейн из нержавеющей стали
- Установлен диод обратной полярности
- Степень защиты от внешних воздействий IP66 / 67
- 120 кандел эффективная сила света
- Устойчивый к ультрафиолету поликарбонат, заменяемый в полевых условиях цветной фильтр для линз
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- IECEx KEM 10.0002X
- ATEX KEMA 00ATEX2006X
- SIL 1 и SIL 2 в соответствии с IEC 61508 (2010)
- Сертификат INMETRO: 10-IEx-0010
Документы продукции (доступны для скачивания)
- Техническая спецификация
- Инструкция по установке
- Руководство по установке SIL2
- Сертификат IECEx
- Сертификат ATEX
- Сертификат INMETRO
- Сертификат соответствия ТР ТС 012/2011
- Российский Морской Регистр Судоходства
- Сертификат пожарной охраны Гонконга
- Декларация соответствия
- Декларация соответствия SIL2
- Сертификат SIL2
- Сертификат SIL1
- 2D-чертеж (PDF)
- Схема мониторинга EOL
- Чертеж крепления на трубе (PDF)
