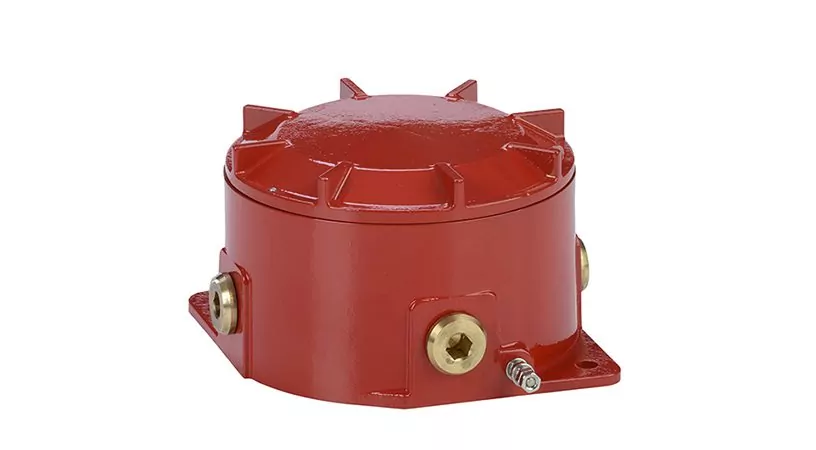

STExJ2 — это взрывозащищенная распределительная коробка, одобренная IECEx & ATEX. Прочный корпус из нержавеющей стали со степенью защиты IP66 из нержавеющей стали 316L и расширенный температурный диапазон гарантируют, что STExJ2 подходит для применения в зонах 1, 2, 21 и 22.

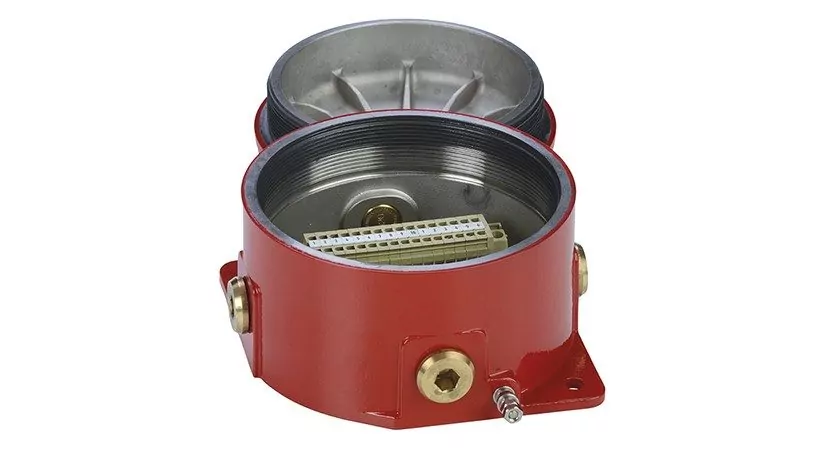

Корпус 316L хромирован с покрытием поверхности порошковым покрытием и имеет резьбовое взрывонепроницаемое соединение, четыре резьбовых отверстия и удобный доступ к клеммным зажимам — все это значительно сокращает время монтажа и подключения этого устройства на объекте.
Номинальная мощность: 5 Вт. Тип DNV одобрен для открытых мест.
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип продукта: | STExJ2 | |
| Конфигурация клемм: | D01 T01 |
DIN-рейка 12 × AKZ 2.5 + 4 × AKE 2.5 12- контактная клеммная колодка |
| Тип резьбового отверстия: [e] | A B C D E F G H I J K L M |
4 x M20 x 1.5 мм 2 x 1/2″ NPT — адаптеры 2 x 3/4″ NPT — адаптеры 2 x M25 x 1.5 мм — адаптеры 1 x 1/2″ NPT — адаптер 1 x 3/4″ NPT — адаптер 1 x M25 x 1,5 мм — адаптер 3 × 1/2 «NPT — адаптеры 3 × 3/4″ NPT — адаптеры 3 x M25x1,5 мм — адаптеры 4 × 1/2 «NPT — адаптеры 4 × 3/4″ NPT — адаптеры 4 x M25x1,5 мм — адаптеры |
| Примечание: | 4 x M20 поставляются с 3 x M20 заглушками 2 переходника в комплекте с 2 заглушками M20 3 х адаптера поставляются с 1 штекером M20 |
|
| Материал адаптера / заглушки: [м] | B N S |
Латунь Никелированная латунь Нержавеющая сталь |
| Тэг оборудования: [s] | 1 2 |
Без теговой метки Теговая метка из нерж. стали |
| Версия продукта: [v] | A1 | IECEx & ATEX Group II 2G / D Зона 1, 2, 21 и 22 и одобренный тип DNV |
| Цвет корпуса: [x] | R S |
Красный RAL3000 Специальный — ро запросу для альтернативных цветов корпуса |
| Пример: | STExJ2D01 [e] [м] [с] [v] [х] STExJ2D01AS1A1R |
Маркировка взрывозащиты
- Сертификат соответствия ТР ТС 012/2011:
- 1Ex d IIC T6 Gb X (от -50°C до +65°C)
- 1Ex d IIC T5 Gb X (от -50°C до +70°C)
- Ex tb IIIC T85°C…T135°C Db X (от -50°C до +70°C)
- Сертификат ATEX:
- II 2G Ex db IIC T6 Gb Ta. От -50 ° до + 65 ° С
- II 2G Ex db IIC T5 Gb Ta. От -50 ° до + 70 ° С
- II 2D Ex tb IIIC T85 ° C Db Ta. От -50 ° до + 70 ° С
STExJ2 Взрывобезопасная распределительная коробка Exd
- Прочный, устойчивый к коррозии корпус из нержавеющей стали 316L
- Степень защиты от внешних воздействий IP66
- Резьбовое взрывонепроницаемое соединение упрощает монтаж и проверку
- Заглушки из нержавеющей стали марки 316 в комплекте
- 4 резьбовых отверстия M20
- Тип DNV утвержден IEC 60945 & DNVGL-CG-0339
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- Сертификат IECEx ULD 16.0017X IEC 60079-0 : 2011 IEC 60079-1: 2014 IEC 60079-31: 2013
- Сертификат ATEX DEMKO 16 ATEX 1466X EN 60079-0 : 2012 + A11: 2013 EN 60079-1: 2014 EN 60079-31: 2014
