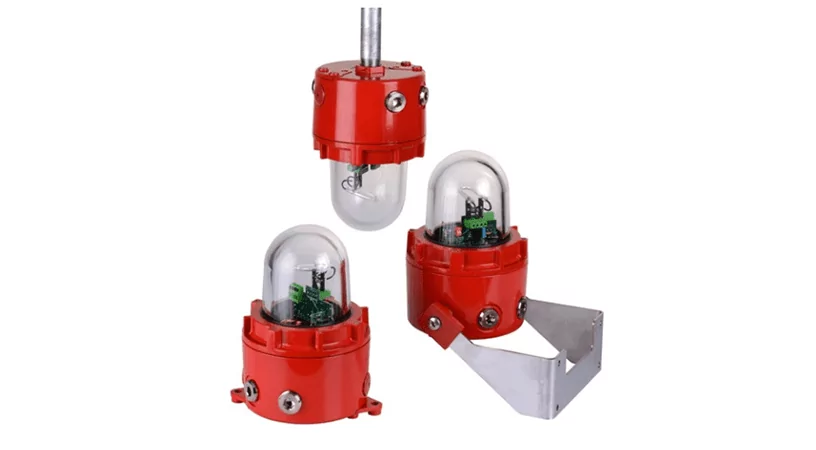

D1xB2XH2 является самым ярким взрывозащищенным ксеноновым строб-маяком, доступным для использования в качестве пожарной сигнализации общего режима. Одобрен стандартами UL / cUL / ULC для Класса I / II, Раздела 1, Класса I, Зоны 1 / Зоны 21 для газовой и пылевой среды.
Легкий корпус из морского алюминия был разработан для создания оптимального сигнала о пожаре для ADA-совместимых приложений с нарушениями слуха. Его инновационная конструкция включает в себя возможность монтажа как на трубу, так и на поверхность — без необходимости каких-либо дополнительных принадлежностей. Для полной гибкости дополнительный кронштейн из нержавеющей стали позволяет вращать маяк и устанавливать его в любой ориентации.
Несколько блоков D1xB2XH2 будут автоматически синхронизироваться при питании от одного и того же источника питания без необходимости установки каких-либо дополнительных модулей синхронизации в цепи.
Коды деталей
| Код детали: | Описание: | |
| Тип продукта: | D1xB2 | Взрывобезопасный сигнальный маяк |
| Тип: | XH2 | Ксеноновый строб-маяк 21 джоуль 190.6 кд |
| Напряжение: | DC024 | 24 В постоянного тока (20-28 В постоянного тока) |
| Резьбовые отверстия: [e] | M | 2 × 3/4 ”NPT 2 x M20x1,5 1 × 3/4” NPT |
| Материал заглушки: [м] | N | Никелированная латунь |
| Защита линзы и метка: [s] | O | Защита линзы отсутствует |
| Версия: [v] | H1 | UL, cUL, ULC — класс I / II, раздел 1, класс I, зона 1 / зона 21 — UL1971 и CAN / ULC-S526 |
| Цвет корпуса: [x] | р | Красный RAL3000 |
| Цвет линзы: [у] | С | Прозрачный |
| Пример заказа: | D1xB2XH1DC024MN0H1R / C | D1xB2XH2 Ксеноновый стробоскоп, никелированная латунная заглушка 24 В пост. тока, сертифицирован UL, cUL — UL1971, красный корпус с прозрачной линзой |
| Вспомогательное оборудование: | SP77-0001-A2-R SP77-0001-A4-R |
Многоугловой настенный кронштейн из нержавеющей стали 304 Многоугловой настенный кронштейн из нержавеющей стали 316 |
| Запчасти: | SP77-0002 SP77-0004 SP77-0005 SP77-0006 |
Ксеноновая фотовспышка в сборе XH2 PCBA, включая вспышку Набор из 2 красных наконечников для поверхностного монтажа Комплект из 2-х заглушек для крепления на кронштейн |
Потребление тока
| Ном. напряжение: | Диапазон напряжения: | Настройка скорости вспышки: | Ном. рабочий ток: |
| 24 В пост. тока | 20-28 В пост. тока | 1 Гц (60 кадров в минуту) | 1,165 A |
| 1,3 Гц ( 80 кадров в минуту) | 1,215 A | ||
| 1,5 Гц (90 кадров в минуту) | 1,230 A | ||
| Двойной (120 кадров в минуту) | 1,085 A |
Маркировка взрывозащиты
- NEC: Class I Div 1 Group ABCD T4A Ta -55°C to +80°C
- Class I Div 1 Group ABCD T5 Ta -55°C to +55°C
- Class I Div 1 Group ABCD T6 Ta -55°C to +40°C
- CEC: Class I Div 1 Group CD T4A Ta -55°C to +80°C
- Class I Div 1 Group CD T5 Ta -55°C to +55°C
- Class I Div 1 Group CD T6 Ta -55°C to +40°C
- NEC / CEC:Class II Div 1 Group EFG T4 Ta -55°C to +80°C
- Class II Div 1 Group EFG T4A Ta -55°C to +60°C
- Class III Div 1 Ta -55°C to +80°C
- NEC: Class I Zone 1 AEx db IIC T4 Ta -55°C to +80°C
- Class I Zone 1 AEx db IIC T5 Ta -55°C to +55°C
- Class I Zone 1 AEx db IIC T6 Ta -55°C to +40°C
- Zone 21 AEx tb IIIC 131°C Ta -55°C to +80°C
- CEC: Ex db IIC T4 Ta -55°C to +80°C
- Ex db IIC T5 Ta -55°C to +55°C
- Ex db IIC T6 Ta -55°C to +40°C
- Ex tb IIIC 131°C Ta -55°C to +80°C
D1xB2XH2 Взрывобезопасный оптический сигнализатор-строб на 190 кд
- Пожарный режим общего пользования согласно UL1971 и CAN / ULC-S526
- Автоматическая синхронизация согласно UL1971
- 190,6кд — UL1971 Пожарный режим общего пользования
- Рабочий ток только 1,165 А в пике ограничен 1,5 А в течение 5 мс
- Выбор из четырех скоростей вспышки
- Корпус из алюминия морского алюминия, тип 4/4X/3R/13, IP66
- Ударопрочная линза из боросиликатного стекла
- Двойные подключаемые клеммы
- Диод защищен для контролируемых цепей
- Монтаж трубы через 3/4 «NPT отверстия
- Поверхностный монтаж через установленные пользователем наконечники
- Двойные 3/4 «NPT и двойные боковые M20 отверстия
- Поставляется с заглушками
- Опциональный многопозиционный настенный кронштейн
Сертификаты
- UL / cUL Ссылка на файл: E496070
- Листинг CSFM: 7300-2279: 0507
