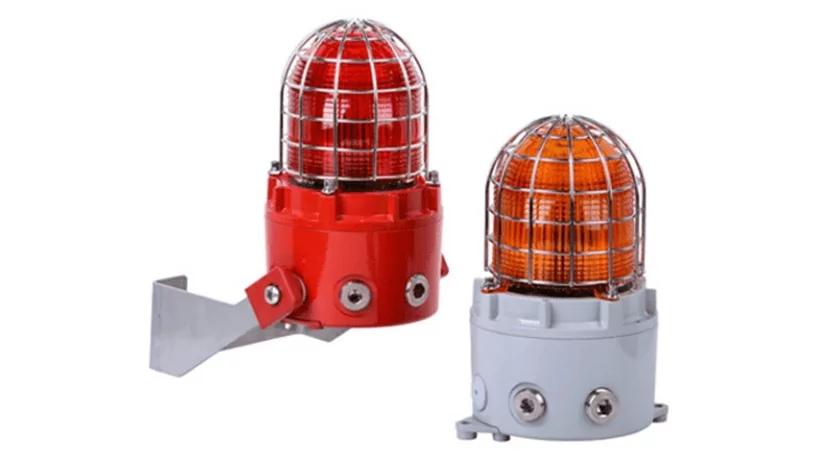

Сигнализатор серии D1xB2X15 — это взрывозащищенный ксеноновый маяк с 15 Джоулями. Прочный корпус IP66, тип 4 / 4X, стойкий к коррозии из алюминиевого сплава LM6 для морских судов, обеспечивает пригодность для всех применений класса I / II Div 1, зоны 1, 2, 21 и 22.
Одобренные UL1638 и CAN / ULC S526 для пожарной сигнализации маяки серии D1xB2X15 создают мощную ксеноновую вспышку, необходимую для эффективной сигнализации в средах с повышенным уровнем окружающего освещения. Сменный полевой цветной фильтр усиливает работу стробоскопа и сделан из устойчивого к ультрафиолету поликарбоната.
Надежный корпус имеет резьбовое взрывонепроницаемое соединение и четыре резьбовых отверстия. Варианты монтажа включают поверхность через встроенные проушины, подвесной кронштейн или добавление дополнительного многонаправленного кронштейна из нержавеющей стали. Стандарт SIL1 соответствует IEC61508 (2010) — доступна версия SIL2.
Коды заказа
| Параметр: | Код детали: | Описание: |
| Тип продукта: | D1xB2 | Ксеноновый строб-маяк 15 Дж |
| Тип: | X15 | Маяк 15 Джоулей |
| Напряжение: | DC024 DC048 AC115 AC230 |
24 В постоянного тока (20-28 В постоянного тока) 48 В постоянного тока (42-54 В постоянного тока) 115 В переменного тока (110-120 В переменного тока ) 230 В переменного тока (220-240 В переменного тока) |
| Кабельные вводы: [e] | M | На стороне: 2 × 3/4 ”NPT и 2 x M20x1,5 Для подвеса: 1 × 3/4” NPT |
| Материал заглушки: [м] | B N S |
Латунь Никелированная латунь Нержавеющая сталь |
| Защитная решетка и метка: [s] | 1 2 3 4 |
A2 304 Нержавеющая сталь A4 316 Нержавеющая сталь A2 304 Нерж. сталь с теговой меткой А4 316 Нерж. сталь с теговой меткой |
| Версия: [v] | A1 S1 T1 |
UL, CUL, ULC, IECEx, ATEX IECEx, ATEX — SIL2 (только 24 В пост. Тока) UL, CUL, ULC, IECEx, ATEX — для тропических условий |
| Цвет корпуса: [x] | R G S |
Красный RAL3000 Серый RAL7038 Особый цвет — по запросу |
| Цвет объектива: [у] | A, B, C G, M, R Y |
Янтарный, синий, прозрачный зеленый, пурпурный, красный желтый |
| SP77-0001-A2-R / G | Многоугловой настенный кронштейн нерж. сталь A2 (304) Красный или серый | |
| SP77-0001-A4-R / G | Многоугловой настенный кронштейн нерж. сталь A4 (316) Красный или серый | |
| SP65-0001-A2 или A4 | Комплект кронштейнов для установки на столб 2″ нерж. сталь A2 (304) или A4 (316) | |
| SP65-0003-A2 или A4 | Солнцезащитный козырек — нерж. сталь A2 (304) или A4 (316) | |
| SP77-0002 | Запасная ксеноновая флеш-трубка в сборе. | |
| SP77-0005 | Запасной комплект из 2-х наконечников для поверхностного монтажа | |
| SP77-0006 | Запасной комплект из 2-х заглушек с отверстием для крепления к кронштейна |
Потребление тока
| Номинальное напряжение: | Диапазон напряжения: | Номинальный ток: |
| 24 В пост. тока | 20-28 В пост. тока | 853 мА |
| 48 В пост. тока | 42-54 В пост. тока | 330 мА |
| 115 В перем. тока | 110-120 В перем. тока 50/60 Гц | 310 мА |
| 230 В перем. тока | 220-240 В перем. тока 50/60 Гц | 170 мА |
Маркировка взрывозащиты
- Сертификат ТР ТС 012/2011:
- 1Ex d IIC T4 Gb X (от -55°C до +65°C) при напряжение DC
- 1Ex d IIC T3 Gb X (от -55°C до +80°C) при напряжение DC
- EX tb IIIC T146°C Db X (от -55°C до +80°C) при напряжение DC
- 1Ex d IIC T4 Gb X (от -55°C до +65°C) при напряжение АC
- 1Ex d IIC T3 Gb X (от -55°C до +70°C) при напряжение АC
- EX tb IIIC T139°C Db X (от -55°C до +70°C) при напряжение АC
- Сертификат ATEX / IECEx:
- II 2G Ex db IIC T3 Gb Ta -55°C to +80°C (AC: +65°C)
- II 2G Ex db IIC T4 Gb Ta -55°C to +45°C
- II 2D Ex tb IIIC T146°C Db Ta -55°C to +80°C (AC: T139°C +70°C)
- NEC Class / Zone:
- Class I Zone 1 AEx db IIC T3 Ta -55°C to +80°C (AC: +65°C)
- Class I Zone 1 AEx db IIC T4 Ta -55°C to +65°C
- Zone 21 AEx tb IIIC T132°C Ta -55°C to +80°C (AC: T153°C +70°C)
- CEC Class / Zone:
- Ex db IIC T3 Ta -55°C to +80°C (AC: +70°C)
- Ex db IIC T4 Ta -55°C to +65°C
- Ex tb IIIC T132°C Ta -55°C to +80°C (AC: T153°C +70°C)
- NEC / CEC Class / Div:
- Class I Div 1 Group ABCD T3C Ta -55°C to +80°C (DC only)
- Class I Div 1 Group ABCD T4 Ta -55°C to +55°C (AC: T4A +55°C)
- Class II Div 1 Group EFG T4 Ta -55°C to +80°C (AC: +40°C)
- Class III Div 1 Ta -55°C to +80°C (AC: +40°C)
D1xB2X15 Взрывозащищенный ксеноновый строб-маяк 15 Дж
- Четыре частоты вспышки: 1 Гц, 1,3 Гц, 1,5 Гц и двойная вспышка
- Автоматическая синхронизация в многолучевой системе
- Заменяемая пользователем ксеноновая трубка защищена от ударов и вибрации
- Защитная решетка из нержавеющей стали входит в стандартную комплектацию
- Сменный в полевых условиях устойчивый к ультрафиолету цветной фильтр
- Заглушки включены в комплект поставки
- 4 боковых резьбовых отверстия, 1 резьбовое отверстие для подсоединения трубы
- Двойные клеммы для входного и транзитного кабеля
- UL 1638 Видимые сигнальные устройства для пожарной сигнализации
- CAN / ULC S526 Видимое сигнальное устройство для пожарной сигнализации
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- UL / cUL / ULC — Ссылка на файл: E245313
- Сертификат IECEx: IECEx ULD 19.0006X
- Сертификат ATEX: DEMKO 19 ATEX 2009X
- SIL1 и SIL2 в соответствии с IEC61508 (2010)
- Список CSFM: 7300-2279: 0508
