Ручной взрывозащищенный извещатель двойного действия с фиксатором STExCP8-PB с корпусами из нержавеющей стали 316L предназначен для работы в самых суровых условиях.
Устройство одобрено для опасных зон 1 и 2 для систем пожарной и газовой сигнализации, а также для аварийного отключения и управления различными процессами. Поставляется со стандартными клеммами на DIN-рейке или с инновационной оконечной платой E2S, обеспечивающей специальные соединения для установленных на месте устройств EOL и / или серийных устройств. SIL 2 соответствует стандарту IEC 61508 (2010). Тип DNV одобрен для открытых мест.
Потребление тока
| Диапазон напряжения: | Максимальный входной ток: | Ограничения для EOL / резисторов серии: |
| Не более 250 В перем. тока | Не более 5,0 А | не разрешено |
| Не более 48 В пост. тока | Не более 1,0 А | минимум 2,2 кОм |
| Не более 24 В пост. тока | Не более 3,0 A | минимум 470 Ом |
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип продукта: | STExCP8PB | Кнопка двойного действия с защелкой и ручным сбросом |
| Тип переключателя: [s] | S D |
SPCO / SPDT DPCO / DPDT |
| Клеммы: [t] | D P |
DIN-рейка 8 × SAK2.5 Клеммная колодка: клеммы 6 × 2,5 мм² плюс 4 × клеммы EOL & Series |
| Подъемная заслонка: [l] | N | Отсутствует |
| Тип резьбового отверстия: [e] | A B C D E F G H I J |
3 x M20 x 1.5 мм 2 x 1/2″ NPT — адаптеры 2 x 3/4″ NPT — адаптеры 2 x M25 x 1.5 мм — адаптеры 1 x 1/2″ NPT — адаптер 1 x 3/4″ NPT — адаптер 1 x M25 x 1,5 мм — адаптер 3 × 1/2 «NPT — адаптеры 3 × 3/4″ NPT — адаптеры 3 x M25x1,5 мм — адаптеры |
| Материал заглушки : [м] | S | Нержавеющая сталь (стандарт) |
| Теговая табличка [d]: | 1 2 3 4 5 6 |
Нет лейбла, нет Оборудования. бирка Теговая табличка из нержавеющей стали Теговая табличка из нержавеющей стали + надпись Теговая табличка из металлизированного полиэстера Теговая табличка из металлизированного полиэстера + теговая надпись Теговая надпись |
| Версия продукта: [v] | A1 | Стандарты IECEx, ATEX и CUTR Ex EAC и DNV одобрены |
| Переменная по умолчанию: [u] | N | По умолчанию = N — в настоящее время не используется |
| Версия продукта: [v] | A1 | Стандарты IECEx, ATEX и CUTR Ex EAC и DNV одобрены |
| EOL Module: | ExxxR | Значение резистора в Омах, например, E470R = 470 Ом, |
| [Exxx] | ED1 | диод IN4007 = ED1 |
| необязательно | ExxxZ | Стабилитрон, например, E5V1Z = 5,1 В |
| Серийный модуль: | SxxxR | Значение резистора в омах, например S1K5R = 1,5 кОм, |
| [Sxxx] | SD1 | диод IN4007 = SD1 |
| Опция | SxxxZ | стабилитрон, например, S5V1Z = 5,1 В |
| Вспомогательное оборудование: | SP65-0001-A2 SP65-0001-A4 SP65-0002-A2 SP65-0002-A4 |
Комплект кронштейнов для крепления на столб 2 «St / St A2 (304) Комплект кронштейнов для монтажа на столб 2″ St / St A4 (316) Защитный навес — St / St A2 (304) Защитный навес — St / St A4 (316) |
| Значения EOL и диодов серии: | ||
| ххх: | Значение стабилитрона: | Макс. допустимый ток питания: |
| 3V3 | 3,3 В диод | 230 мА |
| 4V7 | 4,7 В диод | 162 мА |
| 5V1 | 5,1 В диод | 149 мА |
| 5V6 | 5,6 В диод | 136 мА |
| 6V2 | 6,2 В диод | 122 мА |
| 6V8 | 6,8 В диод | 112 мА |
| 10V | 10 В диод | 76 мА |
| 12V | 12 В диод | 63 мА |
Маркировка взрывозащиты
- Сертификат соответствия ТР ТС 012/2011:
- 1 Ex d IIC T6 Gb X От -55 ° C до + 60 ° C
- 1 Ex d IIC T6 Gb X От -55 ° C до + 70 ° C
- 1 Ex d IIC T5 Gb X От -55 ° C до + 70 ° C
- Сертификат ATEX:
- Ex db IIC T6 Gb Ta. От -55 ° C до + 70 ° C (одинарный переключатель)
- Ex db IIC T5 Gb Ta. От -55 ° C до + 70 ° C (двойной переключатель)
- Ex db IIC T6 Gb Ta. От -55 ° C до + 60 ° C (двойной переключатель)

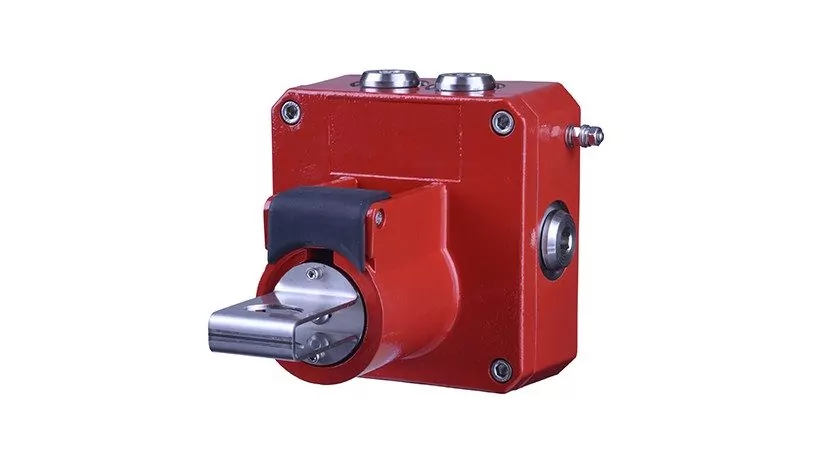

STExCP8-PB Ручной взрывозащищенный пожарный извещатель
- Прочный корпус из нержавеющей стали 316L
- Покрытие эпоксидной порошковой краской
- Доступны альтернативные цвета корпуса для удовлетворения конкретных требований
- Степень защиты от внешних воздействий IP66
- Одинарный или двойной переключатель
- Опциональное оснащение бирками и ярлыками
- В комплекте 2 заглушки из нержавеющей стали 316
- 3 резьбовых отверстия M20
- Крепеж из нержавеющей стали
- Утвержденный тип DNV IEC 60945 и DNVGL-CG-0339
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- Сертификат IECEx: IECEx ULD 15.0018X
- Сертификат ATEX: DEMKO 15 ATEX 1589X
- Сертификат PESO CCOE: P471509
- Сертификат INMETRO IEx 20.0051X
- SIL 2 соответствует IEC 61508 (2010)
