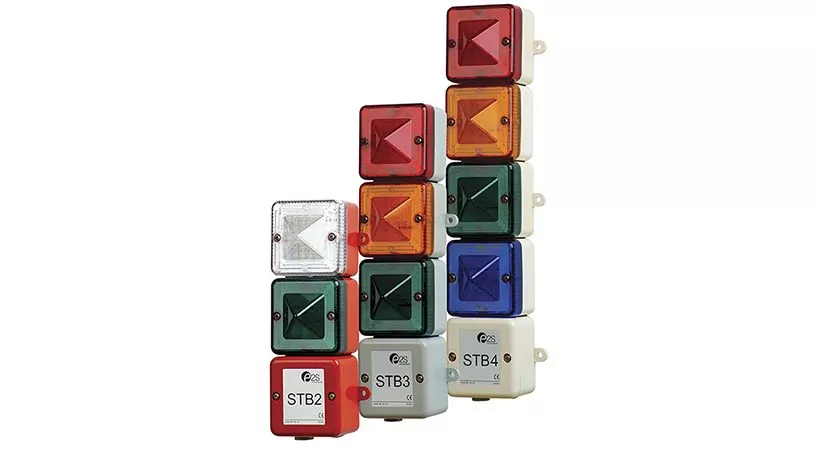

STB2 — это настраиваемый визуальный оптический сигнализатор с ксеноновым и светодиодным маяками типа AlertAlight L101. Комплектация маяка может содержать либо ксеноновый, либо светодиодный источник света высокой мощности. Состав STB2 включает предварительно смонтированную распределительную коробку и кабельный жгут, позволяющий конечному пользователю определять тип и положение маяка во время установки.
Модульная конструкция сигнализаторов позволяет собирать необходимые комбинации по количеству и цвету модулей. Широкая цветовая гамма световых сигнализаторов позволяют решать различные задачи в системах аварийной сигнализации общественных, промышленных и строительных объектов.
Потребление тока
| L101X Ксеноновый строб-маяк | |||
| Спектр: | Напряжение: | Версия: | Ток: |
| 10-14 В пост. тока | DC012 | 500 мА | |
| 20-28 В пост. тока | DC024 | 250 мА | |
| 115 В перем. тока | +/- 10% | AC115 | 70 мА |
| 230 В перем. тока | +/- 10% | AC230 | 35 мА |
Потребление тока
| L101H Светодиодный маяк | ||||||
| Спектр: | Версия: | Устойчивый режим: | Вспышка 1 Гц: | Вспышка 1,5 Гц: | Вспышка 2 Гц: | Макс. ток: |
| 10-14 В пост. тока | DC012 | 167,5 мА | 79,5 мА | 84 мА | 87 мА | 168 мА при 14 В пост. тока |
| 16-33В пост. тока | DC024 | 178,5 мА | 86,5 мА | 91 мА | 96 мА | 183 мА при 24 В пост. тока |
| 48-260 В постоянного тока | DC048 | 115 мА | 51 мА | 58 мА | 62,5 мА | 115 мА при 48 В пост. тока |
| 48-260 В перем. тока | AC230 | 85,5 мА при 115 В перем. тока | 34 мА при 115 В перем. тока | 37,5 мА при 115 В перем. тока | 40 мА при 115 В перем. тока | 166 мА при 48 В перем. тока |
| 48-260 В перем. тока | AC230 | 53 мА при 230 В перем. тока | 18,5 мА при 230 В перем. тока | 19,5 мА при 230 В перем. тока | 23,5 мА при 230 В перем. тока | 51 мА при 260 В перем. тока |
Коды деталей
| Сборка стека: | ||
| Код детали: | Идентификатор: | Описание: |
| Тип продукта: | STB2 | Сборка из 2-х оптических сигнализаторов |
| Напряжение: | AC DC |
Компоненты маяка переменного тока Компоненты маяка постоянного тока |
| Кабельные вводы: [e] | А | 2 × 20 мм клиренс |
| Заглушка материал: [м] | А | ABS |
| Параметры: | 0 | Стандартная конфигурация |
| Версия: [v] | A1 | UL, cULs |
| Приложение: [x] | G R W |
Серый RAL7038 Красный RAL3000 Белый |
| Компоненты маяка: | ||
| Код детали: | Идентификатор: | Описание: |
| Тип продукта: | ST-L101X | L101X Ксеноновый маяк 5 Дж |
| Напряжение: | AC230 AC115 DC048 DC024 DC012 |
230 В переменного тока +/- 10% 50/60 Гц 115 В переменного тока +/- 10% 50/60 Гц 48 В постоянного тока — 42-54 В постоянного тока 24 В постоянного тока — 20-28 В постоянного тока 12 В постоянного тока — 10-14 В постоянного тока |
| Цвет линз: [y] | A, B, C, G, M, R, Y | Янтарный, Синий, Прозрачный, Зеленый, Пурпурный, Красный, Желтый |
| Код детали: | Идентификатор: | Описание: |
| Тип продукта: | ST-L101H | Светодиодный маяк L101H |
| Напряжение: | AC230 DC048 DC024 DC012 |
48-260 В переменного тока 50/60 Гц 48-260 В постоянного тока 16-33 В постоянного тока 10-14 В постоянного тока |
| Версия: [v] | A1 | UL, cULs |
| Цвет линз: [y] | A, B, C, G, M, R, Y | Янтарный, Синий, Прозрачный, Зеленый, Пурпурный, Красный, Желтый |
| Пример: для сборки из двух маяков с одним ксеноновым маяком красного цвета и одним светодиодным маяком зеленого цвета для источника питания 24 В постоянного тока в красном корпусе закажите следующие коды деталей: | ||
| STB2DCAA0A1R | ||
| ST-L101XDC024A1R | ||
| ST-L101HDC024A1G | ||
STB2 Комбинированный оптический ксеноновый и светодиодный маяк
- Несколько конфигураций ксеноновых и светодиодных маяков
- Внутренний кабельный жгут и оконечная плата упрощают установку
- Общий отрицательный / нейтральный источник питания минимизирует количество кабелей
- Доступен в красном, белом или сером корпусе
- Светодиод высокой мощности может быть настроен на постоянное или мигающее состояние
- Степень защиты от внешних воздействий IP66
- Тропическое исполнение доступно по запросу
- Можно комбинировать со звуковым сигнализатором серии Sonora SONF1 — см. Продукты STA2 / 3/4
Сертификаты
- Соответствие требованиям EAC
- Утверждено UL & CULS: Общее использование сигнализации
