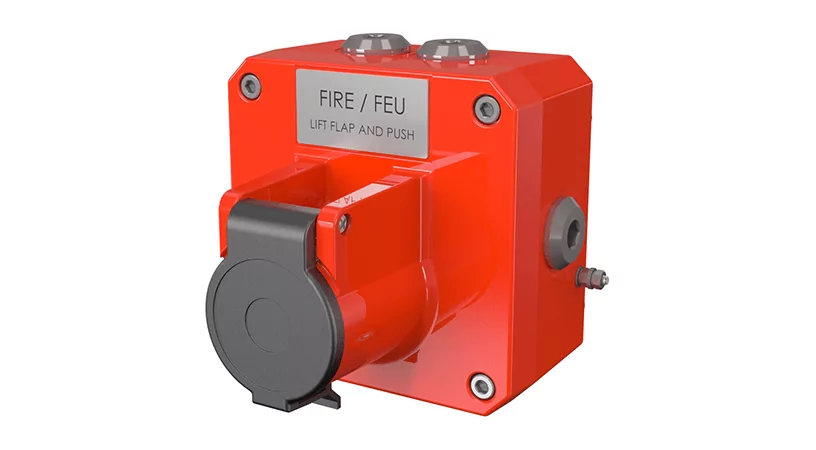

Погодоустойчивые кнопочные ручные извещатели WP7-PT со сбросом инструмента имеют прочный корпус из стеклопластика, механизм из нержавеющей стали 316 и степень защиты IP66/67 — предназначены для надежного включения в самых суровых условиях. Соответствует SIL2 согласно IEC 61508 (2010).
Корпус из армированного стекловолокном полиэстера, устойчивый к ультрафиолетовому излучению, выдерживает жесткие условия установки в безопасных зонах на суше и в море. Расширенный диапазон рабочих температур, механизм из нержавеющей стали и подъемная заслонка с фиксацией обеспечивают надежное срабатывание выключателя WP7-PT.
Коды деталей
| Код детали: | Описание: | |
| Тип переключателя | S D |
SPCO/SPDT DPCO/DPDT |
| Клемы | D P |
DIN-рейка 8 × SAK2.5 Плата разъемов: 6 × клемм 2,5 мм² плюс 4 × клеммы EOL & Series |
| Тип кабельного ввода | A B C D E F G |
3 x M20x1,5 мм 2 × 1/2″ NPT – переходники 2 x 3/4″ NPT – переходники 2 x M25x1,5 мм – переходники 1 x 1/2″ NPT – переходник 1 x 3/4″ NPT – переходник 1 x М25х1,5мм – переходник |
| Материал заглушки: [м] | Нейлон Латунь Никель Нержавеющая сталь |
|
| Бирка оборудования | 1 2 3 4 5 6 7 |
Без ярлыка Наклейка из нержавеющей стали Наклейка St/St + бирка для оборудования Наклейка из металлизированного полиэстера Наклейка M. Poly. + метка для оборудования Только бирка для оборудования Специальное требование к этикетке |
| Цвет корпуса | R B N Y V S K M Z |
Красный Синий Зеленый Желтый Красный/Белый Желтый/Черный Черный Пурпурный Красный/Черный |
| E.O.L. модуль * | ExxxR ED1 ExxxZ |
Значение резистора в Омах Диод IN4007 = ED1 Диод Zener |
| Модуль серии * | SxxxR SD1 SxxxZ |
Значение резистора в Омах Диод IN4007 Диод Zener *необязательное условие |
Потребление тока
| Напряжение: | Ном. рабочий ток: |
| 250 В переменный ток | 5 A |
| 75 В переменный ток | 0,75 A |
| 50 В переменный ток | 1 A |
| 30 В переменный ток | 5 A |
| 12 В переменный ток | 5 А |
| Индуктивная нагрузка | 3 А |
Двухпозиционный кнопочный ручной извещатель WP7-PB
- Прочный корпус из стеклопластика, устойчивый к коррозии
- Антистатичность и устойчивость к ультрафиолетовому излучению
- Защита от проникновения IP66/67
- Одинарный или двойной выключатель
- Механизм из нержавеющей стали 316 (A4)
- 3 x M20 кабельных ввода, 2 x заглушки в комплекте
- Застёжки из нержавеющей стали
Сертификаты
- SIL2 соответствует to IEC 61508 (2010)
