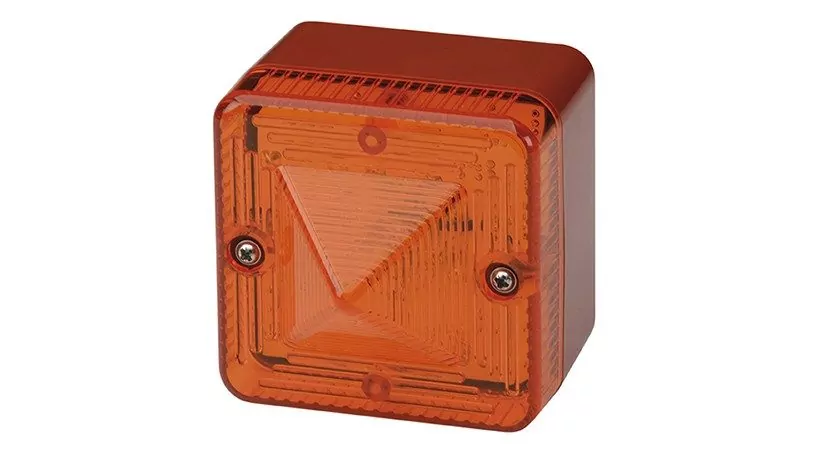

L101X — это компактный и прочный ксеноновый строб-маяк на 5 Джоулей, который идеально подходит для всех применений общей сигнализации, включая пожарную безопасность, безопасность и управление технологическими процессами. Соответствует Европейскому регламенту о строительных продуктах CPR — протестирован по EN54-23. Соответствует SIL1.
L101X имеет сертификат ТР ТС 012/2011 и одобрение cULs для общей сигнализации. Имея в стандартной комплектации автоматически синхронизируемую частоту вспышки 1 Гц (60 вспышек в минуту), версии с напряжением постоянного тока также имеют выбираемую пользователем частоту вспышки 1,5 Гц (90 вспышек в минуту) и частоту вспышки двойного удара.
Потребление тока
| Версия: | Напряжение / Ток мА: | Код детали: |
| 12 В постоянного / переменного тока | 10-14В / 500 мА / 380 мА | L101XDC012 [b] [x] / [y] |
| 24 В постоянного / переменного тока | 20-28В / 250 мА / 300 мА | L101XDC024 [b] [x] / [y] |
| 48 В постоянного тока | 42-52В / 175 мА | L101XDC048 [b] [x] / [y] |
| 48 В переменного тока | +/- 10% / 250 мА | L101XA0C48 [b] [x] / [y] |
| 115 В переменного тока | +/- 10% / 70 мА | L101XAC115 [b] [x] / [y] |
| 230 В переменного тока | +/- 10% / 35 мА | L101XAC230 [b] [x] / [y] |
Потребление тока
| Производительность согласно EN54-23 | |||
| Модель: | Категория. C [Потолок] | Категория. W [Стена] | Категория. O [Открытый] |
| L101XDC024 [Ь] [х] / C | C-9-6,8 V = 326,9 м³ |
W-2,4-4,8 V = 55,3 м³ |
O-4,8-10 V = 230,4 м³ |
| L101XDC024 [Ь] [х] / Р | C-3-2,6 V = 15,9 м³ |
н / д н / д |
O-1,9-3,6 V = 13,0 м³ |
| L101XDC048 [Ь] [х] / C | C-9-7 V = 346,4 м³ |
W-2,5-5 V = 62,5 м³ |
O-5-10 V = 250,0 м³ |
| L101XDC048 [Ь] [х] / Р | C-3-3 V = 21,2 м³ |
н / д н / д |
O-2-4 V = 16,0 м³ |
Коды деталей
| Версия: | Код детали: |
| 12 В постоянного тока / переменного тока | L101XDC012 [Ь] [х] / [у] |
| 24 В постоянного тока / переменного тока | L101XDC024 [Ь] [х] / [у] |
| 48 В постоянного тока | L101XDC048 [Ь] [х] / [у] |
| 48 В переменного тока | L101XAC048 [Ь] [х] / [у] |
| 115 В переменного тока | L101XAC115 [Ь] [х] / [у] |
| 230 В переменного тока | L101XAC230 [Ь] [х] / [у] |
| [b] = Тип задней коробки: | B: стандартный тип L101 M: универсальный тип A: тип A100 S: тип Sonora |
| [x] = цвет корпуса: | G: серый, R: красный, W: белый |
| [y] = цвет линзы: | A: янтарный, B: синий. C: прозрачный, G: зеленый, M: пурпурный R: красный, Y: желтый Номер детали с суффиксом «-UL» только для опций задних коробок версий B, A и M, одобренных UL — см. Общие чертежи продукта для получения полной информации Версия UL одобрена для использования в общей сигнализации (без пожарной сигнализации). |

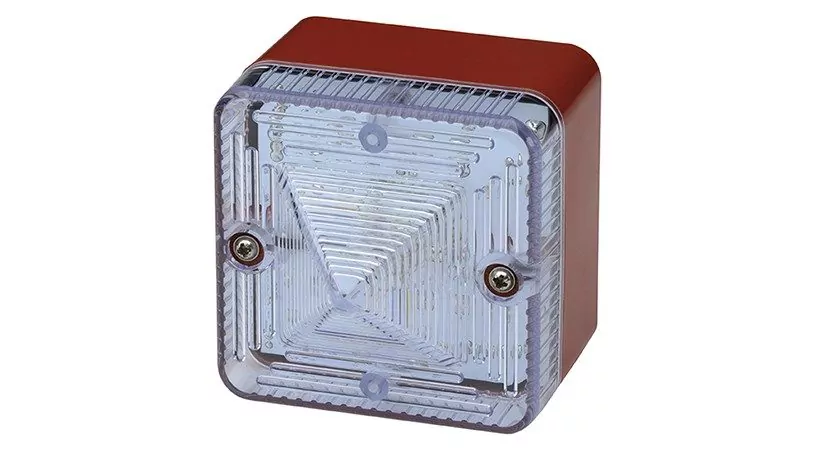

L101X Аварийный ксеноновый маяк

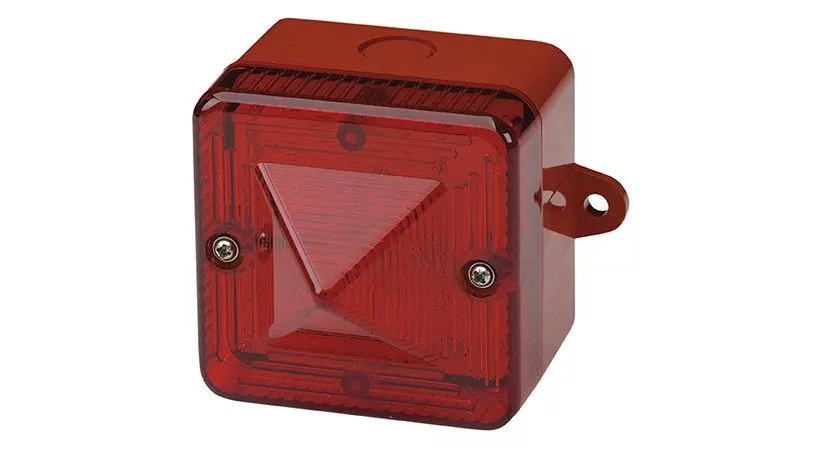

- Сигнализаторы доступны с и без монтажных проушин на задней части
- Соединительные клеммы
- Клеммы для входного и транзитного кабеля
- Несколько выбираемых пользователем скоростей вспышки
- Заменяемая пользователем ксеноновая лампа
- Тропическое исполнение доступно по запросу
- Может быть сложен в стек для создания мультисигнальных блоков
- Может быть объединен со звуковыми сигнализаторами AlertAlarm и Sonora
Сертификаты
- Соответствие требованиям EAC
- Сертификат CPD: 0786-CPD-21247 согласно EN54-23: 201
- Сертификат VdS: G211077 (версии 24 и 48 В постоянного тока)
- Одобрено UL и cULs: Использование для общей сигнализации
- Соответствует SIL1
