Аварийные кнопки вызова BExCP3A-PB и BExCP3B-PB одобрены для опасных зон 1, 2, 21 и 22 для управления системами пожарной и газовой сигнализации. Доступны с и без контрольных резисторов. Все версии сертифицированы по стандартам ТС ТР, ATEX и IECEx. Все версии аварийных кнопок соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работ во взрывоопасных средах». SIL2 соответствует IEC61508 (2010).
В линейку BEx входят корпуса, изготовленные из коррозионно-стойкого морского алюминия LM6 (A413), не содержащего меди, с хромированным покрытием и порошковым покрытием. Доступны с контрольными резисторами и без них, все версии сертифицированы по стандартам ТР ТС, IECEx и ATEX с дополнительными допусками PESO, INMETRO и Ex EAC. Механизм кнопки защищен подпружиненной крышкой, поэтому переключатель требует активации двойного действия. BExCP3-PB может быть переустановлен пользователем путем поворота кнопки.
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип: | BExCP3A-PB | Тип A: без устройств EOL Ta от -40 ° C до + 70 ° C |
| BExCP3B-PB | Тип B: с устройствами EOL Ta от -40 ° C до + 50 ° C | |
| Тип переключения: [s] | S | SPCO / SPDT |
| Клеммы: [t] | S D |
6 клемм 4 мм² DIN- рейка 8 × SAK2.5 [только версия B или C] |
| Подъемная заслонка: [l] | L | Подъемная заслонка входит в стандартную комплектацию |
| Тип кабельного ввода: [e] | A B C D E F G |
3 x M20x1,5 мм 2 x 1/2 «NPT — переходники 2 x 3/4″ NPT — переходники 2 x M25x1,5 мм — переходники 1 x 1/2 «NPT — переходник 1 x 3/4″ NPT — переходник 1 x M25x1,5 мм — переходник |
| Материал заглушки: [м] | B N P S |
Латунь Нейлон Никелированная латунь Нержавеющая сталь |
| Этикетка / бирка оборудования: [d] | 1 2 3 4 5 6 7 |
Нет этикетки, нет бирки Этикетка из нержавеющей стали Этикетка из нержавеющей стали и бирка Этикетка из металлизированного полиэстера Этикетка из металлизированного полиэстера и бирка Только бирка оборудования Специальное требование к маркировке |
| Версия продукта: [v] | A1 | Сертификат IECEx, ATEX, EAC, INMETRO, PESO |
| Цвет корпуса: [x] | R B N Y V S K M Z |
Красный Синий Зеленый Желтый Красный / Белый Желтый / Черный Черный Пурпурный Красный / Черный |
| Переменная по умолчанию: [u] | N | По умолчанию = N — в настоящее время не используется |
| Напряжение: [v] | 48 В 24 В 12 В 6 В |
Системное напряжение пост. тока (требуется только для BExCP3B или типа C) |
| Оконечный EOL Резистор: [e] необязательно только для типа BExCP3B | ExxxR ED1 ExxxZ |
Значение резистора в Омах, например E470R = 470 Ом Диод IN4007 = ED1 Стабилитрон, например, E5V1Z = 5,1 В |
| Серийный резистор: [s] необязательно только для типа BExCP3B | SxxxR SD1 SxxxZ |
Значение резистора в Омах, например S1K5R = 1,5 к ом Диод IN4007 = SD1 Стабилитрон, например, S5V1Z = 5,1 В |
| Аксессуары: | SP65-0001-A2 SP65-0001-A4 SP65-0002-A4 SP70-0065 |
Комплект кронштейнов для установки на столб 2″ Нержавеющая сталь A2 (304) Комплект кронштейнов для установки на столб 2″ Нержавеющая сталь A4 (316) Солнцезащитный козырек – нерж. сталь A2 (304) Солнцезащитный козырек – нерж. сталь A4 (316) Молоток для разбития стекла с цепью |
Маркировка взрывозащиты
- Сертификат ТР ТС 012/2011:
- BEx-CP3A:
- 1Ex e d IIC T6 Gb X;
- Ex tb IIIC T60C Db X
- BEx-CP3B:
- 1EX e d mb IIC T4 Gb X;
- Ex tb IIIC T70C Db X
- Сертификат ATEX:
- BExCP3A-PB:
- II 2G Ex db eb IIC T6 Gb Ta = -40°C to +70°C
- II 2D Ex tb IIIC T75°C Db IP66
- BExCP3B-PB:
- II 2G Ex db eb mb IIC T4 Gb Ta = -40°C to +50°C
- II 2D Ex tb IIIC T60°C Db IP66
- BExCP3C-PB:
- II 2G Ex db eb mb IIC T4 Gb Ta = -40°C to +65°C
- II 2D Ex tb IIIC T75°C Db IP66

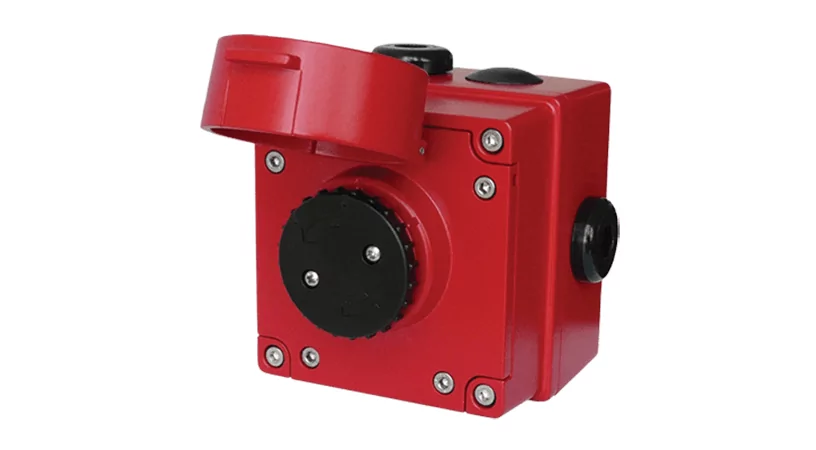

BExCP3A-PB / BExCP3B-PB Аварийная кнопка вызова взрывобезопасная
- Доступны альтернативные цвета корпуса для удовлетворения конкретных требований
- Клеммные колодки на DIN-рейку: 8 × 2,5 мм²
- Подпружиненная подъемная заслонка
- Этикетка из металлизированного полиэстера или нержавеющей стали
- Последовательные и / или оконечные резисторы, диоды или стабилитроны
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- Сертификат ATEX: Sira 09ATEX3286X
- Сертификат IECEx: IECEx SIR 09.0121X
- Сертификат INMETRO: 10-IEx-0011X
- Сертификат PESO CCOE: P471504
- Сертификат SIL 2 согласно IEC 61508 (2010)
- ECAS Ex 20-06-14792 / E20-06-002576 / NB0007
