НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Соответствие стандартам:
ГОСТ 31610.0-2014 , ГОСТ 31610.11-2014 , ГОСТ IEC 60079-14-2013 , ТР ТС 012/2011 , ГОСТ IEC 61000-6-4-2016 , ГОСТ 30804.6.2-2013
Сертификаты:
Технические данные:
Габариты, опции, аксессуары:
Алгоритм LED индикации
"При значении входного тока менее 0,08 мА определяется состояние обрыва входной линии, аппарат переходит в безопасное функциональное состояние, выходное реле обесточено. При значении входного тока более 6 мА определяется состояние КЗ входного линии, устройство переходит в безопасное функциональное состояние, выходное реле обесточено, индикатор мигает красным цветом."
Дополнительная информация:

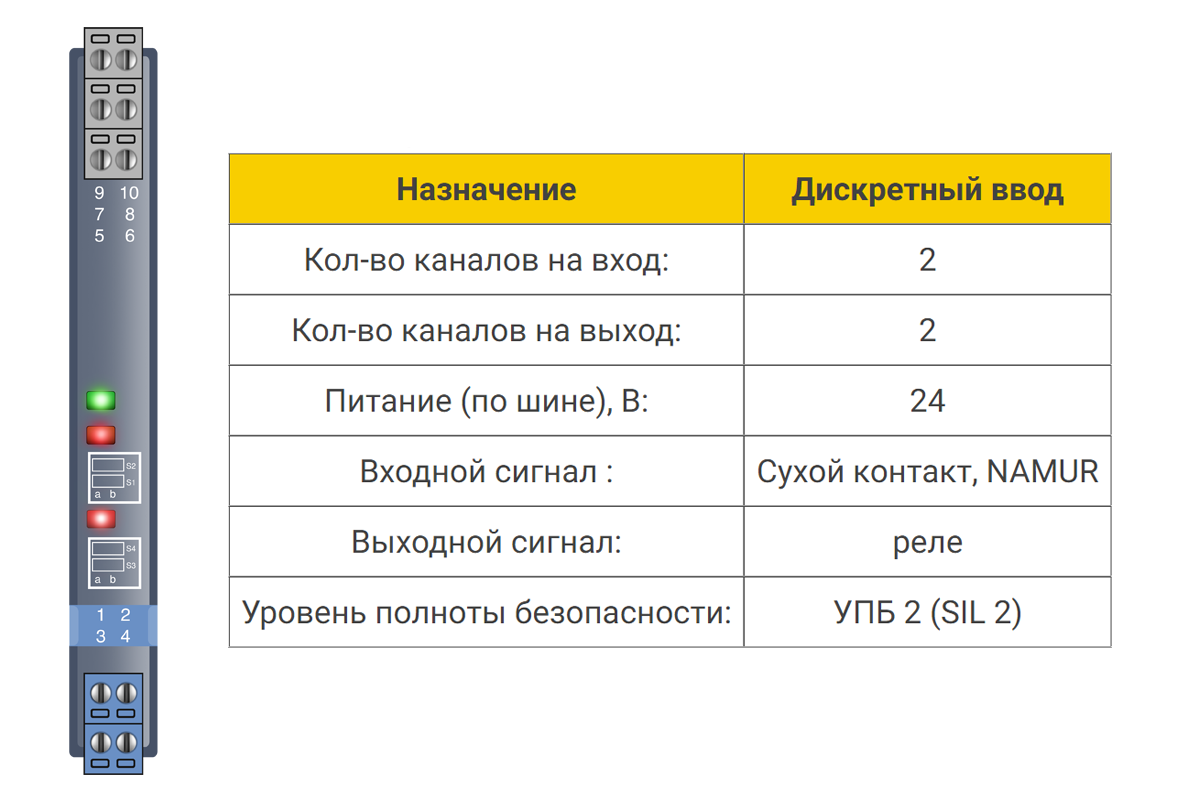

Барьер предназначен для искробезопасной передачи дискретных сигналов (сухой контакт или датчик NAMUR) из взрывоопасной зоны во безопасную зону при помощи гальванической развязки. Сигналы входа, выхода и индикации неисправности гальванически изолированы друг от друга.
| Назначение | Дискретный ввод |
| Кол-во каналов на вход: | 2 |
| Кол-во каналов на выход: | 2 |
| Питание (по шине), В: | 24 |
| Входной сигнал : | Сухой контакт, NAMUR |
| Выходной сигнал: | реле |
| Уровень полноты безопасности: | УПБ 2 (SIL 2) |
Сертификаты соответствия и разрешения:
| Основные параметры: | |||
| Уровень полноты безопасности(SIL): | УПБ 2 (SIL 2) | ||
| Температура эксплуатации, °С: | -20 … +60 | ||
| Источник питания, В: | = 20..30 Защита от обратной полярности | ||
| Входной сигнал: | Сухой контакт/ NAMUR | ||
| Выходной сигнал: | Релейный выход | ||
| Параметры отклика: | |||
| Вх. сигнал > 2,1 мА «1» | Желтый, пост. свечение | ||
| Вх. сигнал | Желтый, выключен | ||
| Напряжение откр. Контура, В: | 9,2 | ||
| Ток КЗ, мА: | 9 | ||
| Допустимая нагрузка при 2А, В: | ~250 или =30 | ||
| Монтаж на DIN-рейку, мм: | 35 | ||
| Максимальное безопасное напряжение, В: | 250 | ||
| Параметры искробезопасности: | |||
| клеммы 1, 2 ; 3, 4 | |||
| II C： | II B： | II A : | |
| U0 , В: | 10,5 | 10,5 | 10,5 |
| I0 , мА | 11,3 | 11,3 | 11,3 |
| P0 , мВт | 29,7 | 29,7 | 29,7 |
| C0 , мкФ | 0,644 | 11 | 52 |
| L0, мГн | 78,8 | 236 | 630 |
| Параметры передачи: | |||
| Время отклика, мс: | ≤ 20 | ||
| Мощность потребления, Вт: | 1 | ||
| Ресурс реле тыс.циклов: | 100 | ||
| Частота отклика, Гц: | |||
| Гальваническая изоляция, В: | |||
| переменный ток | ≥ 3000 | ||
| переменный ток между искробезопасными и неискробезопасными цепями | ≥ 1500 | ||
| Сопротивление изоляции (между вводом/выводом/питанием), МОм: | ≥ 100 | ||
| Величина выходного сигнала в безопасном состоянии, мА: | 21,5 | ||
| DIP‐переключатели | положение | |
| выкл‐ль | a | b |
| S1 | Норм. режим выхода1 | Инверт. режим выхода1 |
| S2 | Индикация отказа вкл | Индикация отказа выкл |
| S3 | Норм. режим выхода2 | Инверт. режим выхода2 |
| S4 | Индикация отказа вкл | Индикация отказа выкл |
Алгоритм LED индикации
"При значении входного тока менее 0,08 мА определяется состояние обрыва входной линии, аппарат переходит в безопасное функциональное состояние, выходное реле обесточено. При значении входного тока более 6 мА определяется состояние КЗ входного линии, устройство переходит в безопасное функциональное состояние, выходное реле обесточено, индикатор мигает красным цветом."
Схема подключения
Габаритные размеры
