НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Барьер предназначен для передачи токового сигнала измерительной цепи из взрывоопасной зоны в сигнал тока или напряжения в безопасную зону при помощи гальванической развязки, а также для питания измерительных преобразователей во взрывоопасной зоне.Сигналы HART передаются в обоих направлениях.
Соответствие стандартам:
ГОСТ 31610.0-2014 , ГОСТ 31610.11-2014 , ГОСТ IEC 60079-14-2013 , ТР ТС 012/2011 , ГОСТ IEC 61000-6-4-2016 , ГОСТ 30804.6.2-2013
Сертификаты:
Маркировка взрывозащиты:
[Ex ia Ga] IIC
[Ex ia Ga] IIB
[Ex ia Ga] IIA
[Ex ia Ma] I
[Ex ia Da] IIIС
Технические данные:
Габариты, опции, аксессуары:
Дополнительная информация:
Барьер предназначен для передачи токового сигнала измерительной цепи из взрывоопасной зоны в сигнал тока или напряжения в безопасную зону при помощи гальванической развязки, а также для питания измерительных преобразователей во взрывоопасной зоне.Сигналы HART передаются в обоих направлениях.

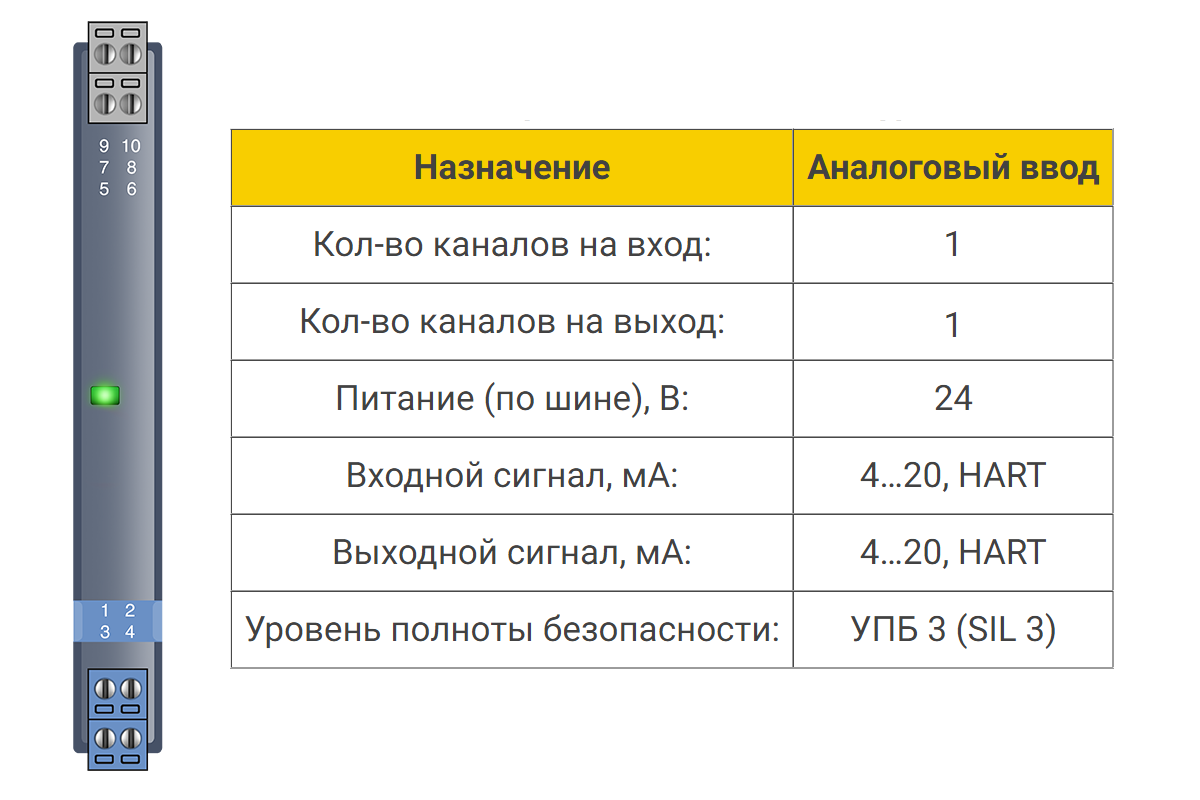

| Назначение | Аналоговый ввод |
| Кол-во каналов на вход: | 1 |
| Кол-во каналов на выход: | 1 |
| Питание (по шине), В: | 24 |
| Входной сигнал, мА: | 4…20, HART |
| Выходной сигнал, мА: | 4…20, HART |
| Уровень полноты безопасности: | УПБ 3 (SIL 3) |
Маркировка взрывозащиты: [Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Ga] IIA [Ex ia Ma] I [Ex ia Da] IIIССертификаты соответствия и разрешения:
| Основные параметры: | ||||||
| Уровень полноты безопасности(SIL): | УПБ 3 (SIL 3) | |||||
| Температура эксплуатации, °С: | -20 … +60 | |||||
| Источник питания, В: | = 18..60 Защита от обратной полярности | |||||
| Входной сигнал, мА: | 4…20, HART | |||||
| Входное сопротивление, Ом: | ≤ 75 | |||||
| Напряжение разомкнутой цепи, В: | ≤ 26 | |||||
| Напряжение рабочее, В при 20 мА: | ≥ 16 | |||||
| Выходной сигнал, мА: | 4…20, HART | |||||
| Нагрузка RL , Ом: | ≤ 550 | |||||
| Монтаж на DIN-рейку, мм: | 35 | |||||
| Максимальное безопасное напряжение, В: | 250 | |||||
| Параметры искробезопасности: | ||||||
| клеммы 1, 2 | клеммы 2, 3 | |||||
| II C： | II B： | II A： | II C： | II B： | II A： | |
| U0 , В: | 5 | 5 | 5 | 28 | 28 | 28 |
| I0, мА | 0,8 | 0,8 | 0,8 | 93 | 93 | 93 |
| P0, мВт | 1 | 1 | 1 | 651 | 651 | 651 |
| C0, мкФ | 99,9 | 999 | 999 | 0,083 | 0,65 | 2,15 |
| L0, мГн | 1000 | 1000 | 1000 | 4,2 | 12,6 | 33,6 |
| Параметры передачи: | ||||||
| Погрешность, %: | 0,1 | |||||
| Влияние температуры: | ≤30 х 10-6 /°C: | |||||
| Время отклика, мс: | ≤ 2 | |||||
| Мощность потребления, Вт: | ≤ 1,2 | |||||
| Гальваническая изоляция, В: | ||||||
| переменный ток между искробезопасными и неискробезопасными цепями | ≥ 3000 | |||||
| переменный ток между цепью питания и неискробезопасными цепями | ≥ 1500 | |||||
| Сопротивление изоляции (между вводом/выводом/питанием), МОм: | ≥ 100 | |||||
| Величина выходного сигнала в безопасном состоянии, мА: | 21,5 | |||||
Схема подключения
Габаритные размеры
Дополнительная информация:
