НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ГОСТ Р МЭК 60079-0-2011 , ГОСТ 14254-96 (МЭК 529-89) , ГОСТ 30852.0-2002 (МЭК 60079-0:1998) , ГОСТ Р МЭК 60079-31-2010 , ГОСТ 30852.1-2002 (МЭК 60079-1:1998) , ГОСТ IEC 61241-1-1-2011 , ТР ТС 012/2011 , Гл. 7.3 ПУЭ , Гл. 7.4 ПУЭ
Сертификаты:
Маркировка взрывозащиты:
1Ex db IIC T6…T5 Gb X
Ex tb IIIC T80C…T100C Db X
ТУ 3400-005-72453807-07 ТУ 26.70.13-044-72453807-2017
Технические данные:
Габариты, опции, аксессуары:
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ПРИМЕР ИСПОЛНЕНИЯ НА РАМЕ
ФОРМИРОВАНИЕ ЗАКАЗА

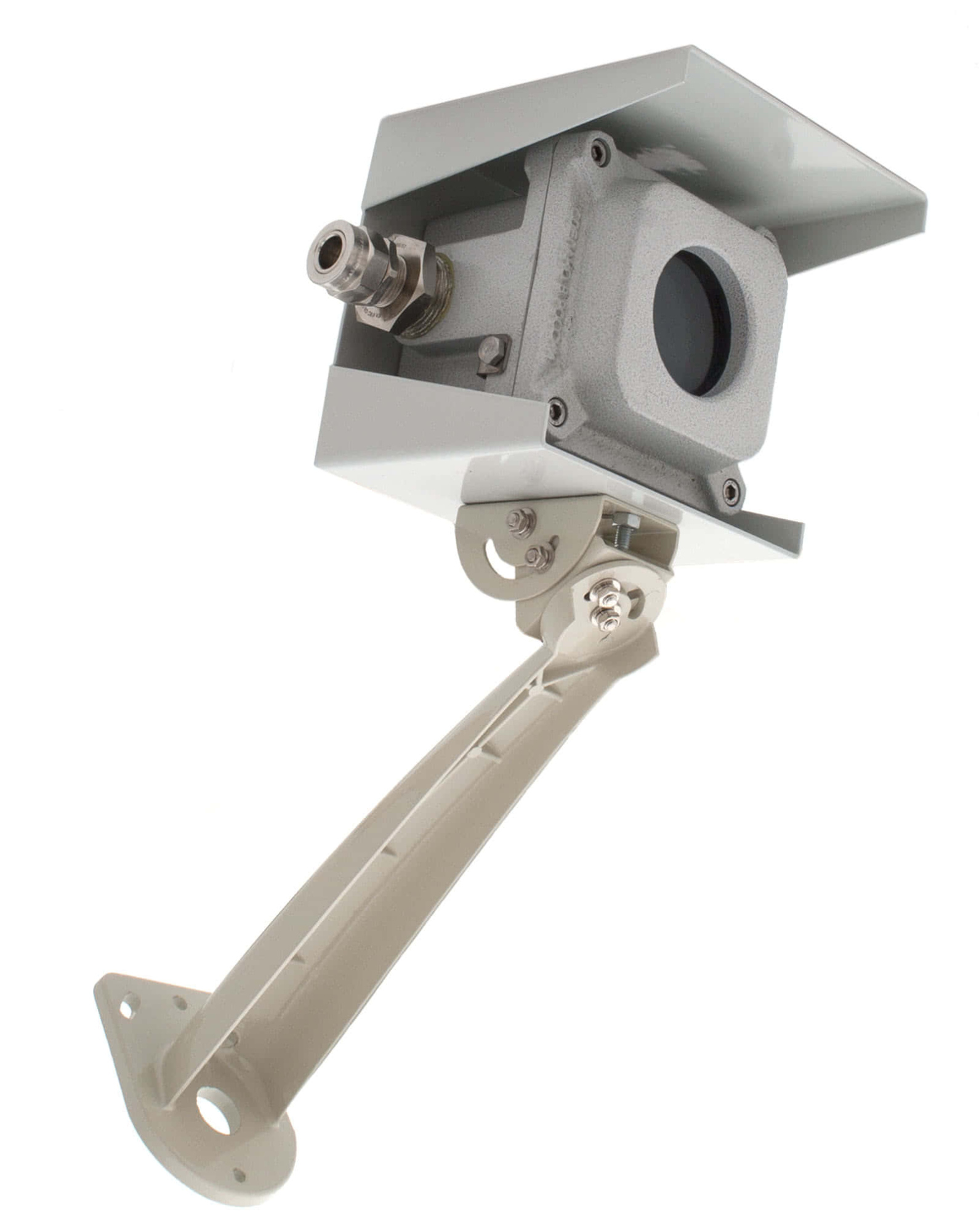

Взрывозащищенная камера ВНГ-3 предназначена для видеонаблюдения во взрывоопасных зонах всех классов. Камера чувствительна в ИК-диапазоне.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам: Маркировка взрывозащиты: 1Ex db IIC T6…T5 Gb X Ex tb IIIC T80C…T100C Db XЗащита:
Установка:
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль
Сертификаты соответствия и разрешения:
ТУ 3400-005-72453807-07 ТУ 26.70.13-044-72453807-2017
Температура окружающей среды, °С:
-60...+60 (Т5/Т100°С)
-60...+40 (Т6/Т80°С)
-60...+60 (Т6/Т80°С)
-60...+40 (Т6/Т80°С)
-60...+60 (Т6/Т80°С)
Потребляемый ток:
100 мА
Резьба на присоединительных двух отверстиях:
Покрытие:
Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Материал корпуса:
Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Термостойкое ударопрочное стекло.
Разрешение:
480 ТВ Линий
Питание видеокамеры:
~220; ⎓12
Наработка на отказ:
80 000 часов
Матрица (CCD):
1/3" DSP Color, Sharp
Чувствительность:
0,8 Люкс
Количество эффективных пикселей:
752(H) х 582(V)
Отношение сигнал/шум:
Более 48 дБ (AGC Off)
Синхронизация:
Внутренняя
Система сканирования:
2:1 Interlaced
Выходной сигнал видеокамеры:
1.0 В Композитный сигнал (75 Ом)
Компенсация заднего света:
Автоматическая
Скорость затвора видеокамеры:
CCIR : 1/50 ~ 1/100,000 сек
Гамма - коррекция:
r=0,45
АРУ (AGC):
4 дБ ~ 30 дБ
Ореол от ярких участков изображения (Smear Effect):
0,0005%
Класс защиты от поражения электрическим током:
I
Масса, кг:
3
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
ПРИМЕР ИСПОЛНЕНИЯ НА РАМЕ
| ВНГ-3 | - | Х | / | Х | – ТУ 26.70.13-044-72453807-2017 |
| Тип устройства | |||||
| Количество и типоразмер кабельных вводов | |||||
| Опции, аксессуары и исполнения |
ПРИМЕР: ВНГ-3-2КНВ/ЛС-ТУ 26.70.13-044-72453807-2017
