Взрывозащищенные рудничные светодиодные светильники серии СГШ2 предназначены для общего освещения подземных выработок, лав, забоев, в том числе оборудованных механизированными комплексами, штреков с оборудованием для постоянного транспорта, погрузочных пунктов, околоствольных дворов угольных шахт всех категорий опасных по газу (метану) и угольной пыли.
Рудничные светильники СГШ2, в зависимости от исполнения, оснащаются одним или двумя источниками света с разных концов светильника.
Источник света - светодиодная матрица, размещенная на алюминиевом радиаторе. Радиатор имеет непосредственный контакт с корпусом светильника для эффективного отвода тепла и обеспечения длительной работы светодиодов.
Защитный колпак светильника изготовлен из ударопрочного поликарбоната, устойчивого к абразивным воздействиям, с улучшенной прозрачностью. Внутренняя поверхность колпака имеет рифление, расположенное вдоль всего периметра, что создает эффект более равномерного и мягкого рассеивания света.
Соответствие стандартам: %Соответствие стандартам% Сертификаты:
РВ Ex db I Mb
ТУ 27.40.39-082-72453807-2023Для двух: 3600, 4800.

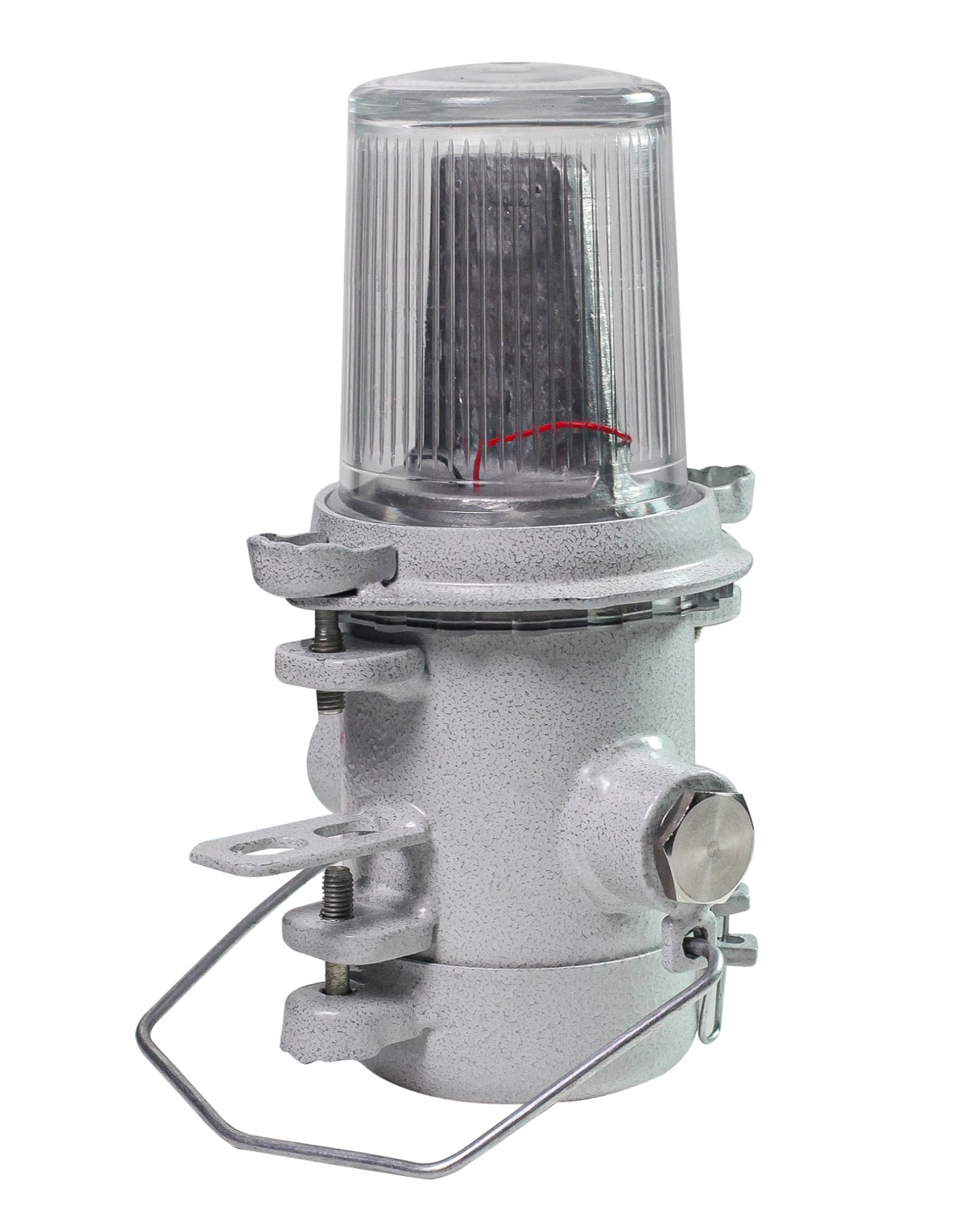

Светильник СГШ2.1 с одним источником света

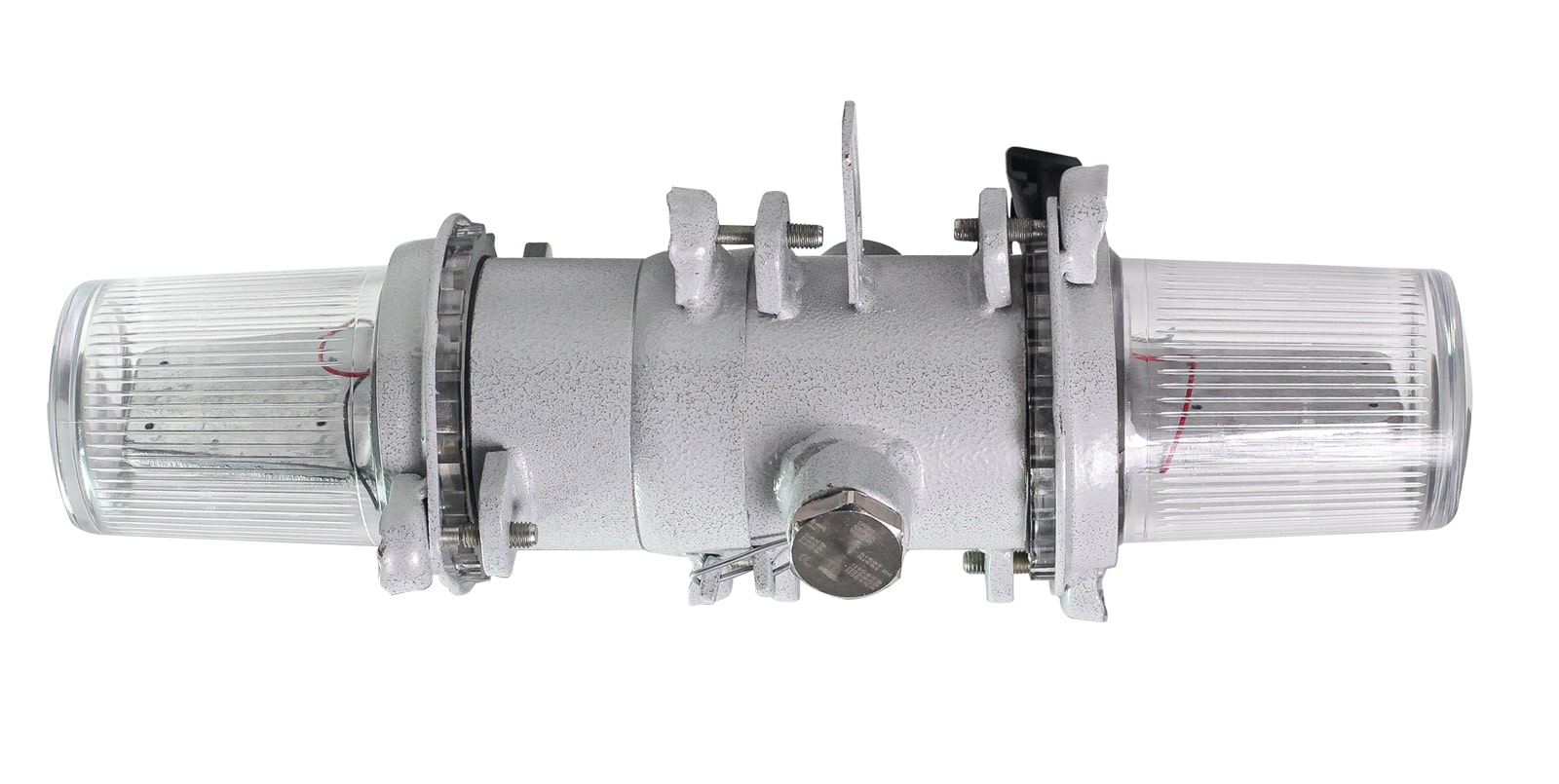

Светильник СГШ2.2 с двумя источниками света
| Модель | Максимальный световой поток источника света, лм | Мощность, Вт | Напряжение, В | Потребляемый ток, А | Масса, кг |
| СГШ2.1-МТ1800С-36АС | 1800 | 11 | ~32...40 | 0,36...0,26 | 3,2 |
| СГШ2.1-МТ1800С-220АС | 1800 | 18 | ~90...270 | 0,18...0,09 | 3,2 |
| СГШ2.1-МТ2400С-220АС | 2400 | 22 | ~90...270 | 0,23...0,1 | 3,2 |
| СГШ2.2-МТ3600С-36АС | 2x1800 | 21 | ~32...40 | 0,66...0,5 | 4,7 |
| СГШ2.2-МТ3600С-220АС | 2x1800 | 33 | ~90...270 | 0,35...0,15 | 4,7 |
| СГШ2.2-МТ4800С-220АС | 2x2400 | 42 | ~90...270 | 0,46...0,18 | 4,7 |
| СГШ2 | . | Х | -МТ | Х | С- | Х | / | X | / | X | –ТУ 27.40.39-027-72453807-2017 |
| Тип устройства | |||||||||||
| Количество источников света: 1, 2; | |||||||||||
| Световой поток, лм: для одного источника света - 1800, 2400; для двух источников света - 3600, 4800; | |||||||||||
| Напряжение питания: ~32...40 В - 36AC, ~90...270 В - 220AC; | |||||||||||
| Количество и типоразмер кабельных вводов; | |||||||||||
| Опции, аксессуары и исполнения. |
ПРИМЕР ЗАКАЗА: СГШ2.1-МТ3600С -220АС/2КНВ2МНК/P – ТУ 27.40.39-082-72453807-2023.
ПОДКЛЮЧЕНИЕ ПРОИЗВОДИТСЯ ЧЕРЕЗ КАБЕЛЬНЫЙ ВВОД
Рекомендуемые кабельные вводы:
КНВ2MНK/P - ввод для небронированного кабеля, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь
КНВМ2M-25НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 25 мм, никелированная латунь
КНВТВ2MGНK/Р - ввод для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения трубная цилиндрическая ГОСТ 6357-81 3/4" G, диаметр обжимаемого кабеля 6 - 18 мм, никелированная латунь КНВМ2M-20НК/Р - ввод для небронированного кабеля в металлорукавах, диаметр обжимаемого кабеля 6 - 17 мм, диаметр условного прохода металлорукава 20 мм, никелированная латунь
