Комплект поставки
|
Наименование
|
Количество
|
|
Корпус 160х160х90
|
1
|
|
Модуль управления
|
1
|
|
Клеммный набор L
|
2 модуля 10 мм²
|
|
Клеммный набор N
|
2 модуля 10мм2
|
|
Клеммный набор PE
|
2 модуля 10 мм²
|
|
Шпилька заземления
|
1
|
|
Стопор
|
2
|
|
DIN-рейка с крепежом
|
1
|
|
Перемычка с крепежом (PE)
|
1
|
|
Заглушка М25
|
в зависимости от модификации
|
|
Кольцо уплотнительное М25
|
в зависимости от модификации
|
|
Устройством ввода под теплоизоляцию TS-УВ
|
в зависимости от модификации
|
|
Лампа световой индикации
|
в зависимости от модификации
|
|
Коробка упаковочная со стикером
|
1
|
|
Руководство по эксплуатации совмещенное с паспортом
|
1
|
Применение

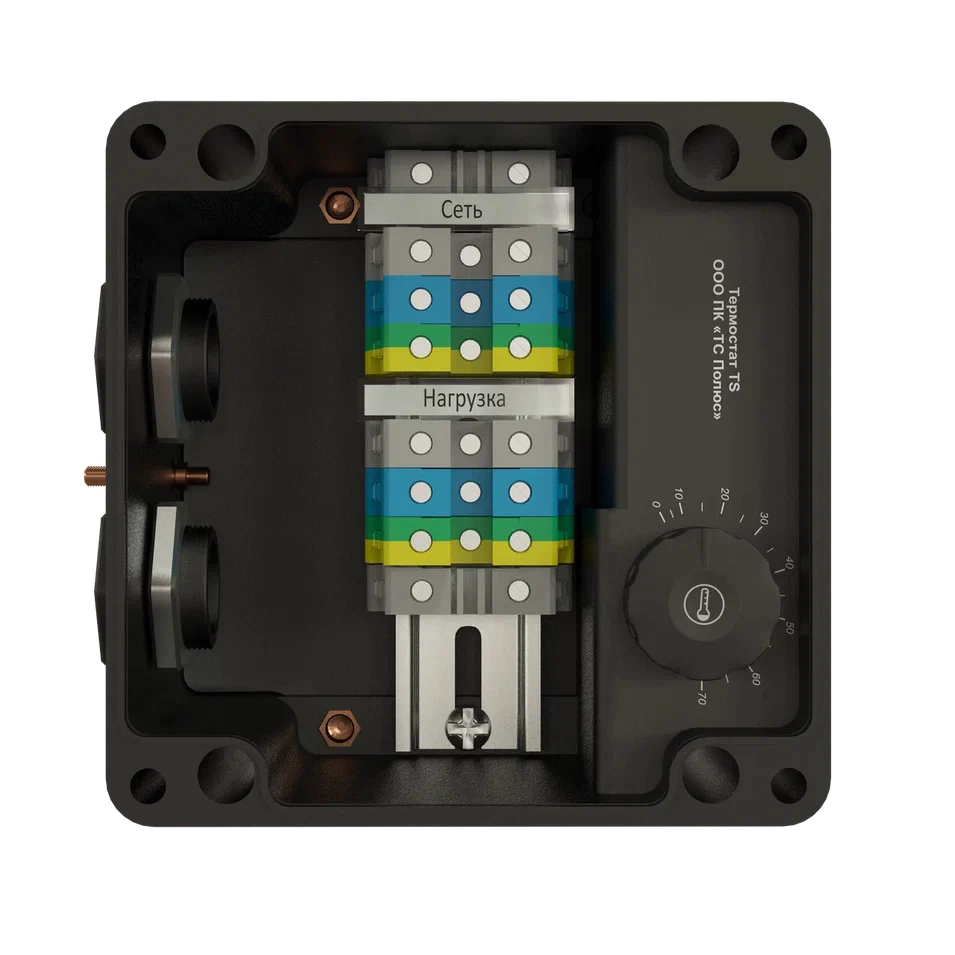

Взрывозащищенный термостат TS предназначен для поддержания заданной температуры на обогреваемом объекте посредством включения и отключения питания греющего кабеля (нагрузки).
В качестве нагрузки, к термостату TS, возможно подключить саморегулирующиеся нагревательные секции марок TSA, TSL, TSS и TSU, или нагревательные кабели марок RTSL и RTS, либо иную нагрузку не превышающая допустимые параметры термостата TS.
Термостат TS снабжён капиллярной трубкой (датчиком) из нержавеющей стали, которая закрепляется на обогреваемом объекте, и посредством чего отслеживаются температурные параметры.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 10 мм².
В зависимости от исполнения термостат TS устанавливается, на обогреваемый трубопровод при помощи кронштейна, или на близлежащую металлоконструкцию, либо при исполнении (-F) нагревательная секция и капиллярная трубка (датчик) вводятся под тепловую изоляцию посредством комплектного устройства ввода TS-УВ. Термостат TS в исполнении (-L) комплектуется взрывозащищенной внешней лампой зеленого цвета, сигнализирующая о наличии питания термостата.
Термостат TS поставляется без кабельных вводов.
Сертификаты
№ЕАЭС RU С-RU.АЖ58.В.04665/23
ТУ 26.51.70-039-17624199-2023
Особенности
Коммутируемый ток 40 А;
При токовых перегрузках (протекающий ток выше 40А), под действием повышенных протекающих токов возрастает температура внутри термостата, и термостат TS отключает нагрузку, после снижения температуры в термостате,
термостат вновь включает нагрузку если текущая температура обогреваемого объекта ниже требуемой;
Исполнения с устройством ввода под теплоизоляцию ТС-УВ и без (индекс F) и индикацией и без (индекс L).
