Комплект поставки
|
Наименование
|
Количество
|
|
Корпус 160х160х90
|
1
|
|
Модуль управления
|
1
|
|
Клеммный набор L
|
2 модуля 10 мм²
|
|
Клеммный набор N
|
2 модуля 10мм2
|
|
Клеммный набор PE
|
2 модуля 10 мм²
|
|
Клемник винтовой серый 2,5 кв.мм
|
3
|
|
Шпилька заземления
|
1
|
|
Стопор
|
2
|
|
DIN-рейка с крепежом
|
1
|
|
Перемычка с крепежом (PE)
|
1
|
|
Заглушка М25
|
в зависимости от модификации
|
|
Кольцо уплотнительное М25
|
в зависимости от модификации
|
|
Заглушка М16
|
в зависимости от модификации
|
|
Кольцо уплотнительное М16
|
в зависимости от модификации
|
|
Устройством ввода под теплоизоляцию TS-УВ
|
в зависимости от модификации
|
|
Лампа световой индикации
|
в зависимости от модификации
|
|
Коробка упаковочная со стикером
|
1
|
|
Руководство по эксплуатации совмещенное с паспортом
|
1
|
Применение

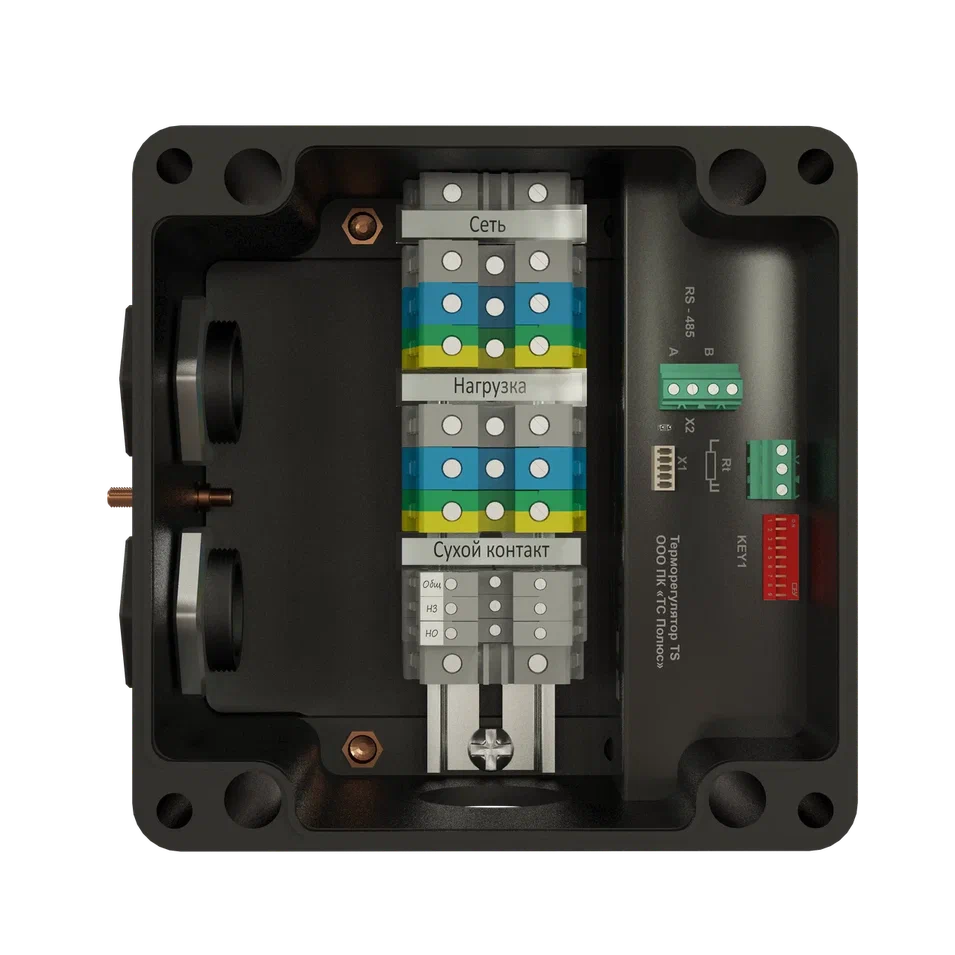

Программируемый взрывозащищенный терморегулятор TS предназначен для поддержания заданной температуры на обогреваемом объекте посредством включения и отключения питания греющего кабеля (нагрузки). В качестве нагрузки, к терморегулятору TS, возможно подключить саморегулирующиеся нагревательные секции марок TSA, TSL, TSS и TSU, или нагревательные кабели марок RTSL и RTS, либо иную нагрузку не превышающая допустимые параметры терморегулятора TS. Измерение температуры с поверхности обогреваемого объекта осуществляется посредством трёхпроводного взрывозащищённого (Ex i) термосопротивления (датчика температуры), передача температурных данных в АСУ ТП заказчика осуществляется по протоколу ModBus RTU.
В терморегуляторе TS реализован перекидной «сухой» контакт рассчитанный на номинальный ток 6А при напряжении 220В.
Применяемые клеммные наборы позволяют выполнить подключение многожильных или одножильных кабелей сечением от 0,5 до 10 мм².
В зависимости от исполнения терморегулятор TS устанавливается, на обогреваемый трубопровод при помощи кронштейна, или на близлежащую металлоконструкцию, либо при исполнении (-F) нагревательная секция и температурный датчик вводятся под тепловую изоляцию посредством комплектного устройства ввода TS-УВ. Терморегулятор TS в исполнении (-L) комплектуется взрывозащищенной внешней лампой зеленого цвета, сигнализирующая о наличии питания терморегулятора.
ТерморегуляторTS поставляется без кабельных вводов.
Сертификаты
№ЕАЭС RU С-RU.АЖ58.В.04665/23
ТУ 26.51.70-039-17624199-2023
Особенности
Коммутируемый ток 40 А;
При токовых перегрузках (протекающий ток выше 40А), под действием повышенных протекающих токов возрастает температура внутри терморегулятора, и терморегулятор TS отключается, после снижения температуры в терморегуляторе, терморегулятор вновь включает нагрузку если текущая температура обогреваемого объекта ниже требуемой;
«Сухой» перекидной контакт «авария»;
Дистанционный контроль и управление;
Специализированное ПО «Терморегулятор TS» для конфигурации;
Для конфигурации терморегулятора TS, для подключения к персональному компьютеру, необходим «Кабель USB для конфигурации терморегулятора TS», данный кабель заказывается отдельно!;
Исполнения с устройством ввода под теплоизоляцию ТС-УВ и без (индекс F) и индикацией и без (индекс L).
