Описание

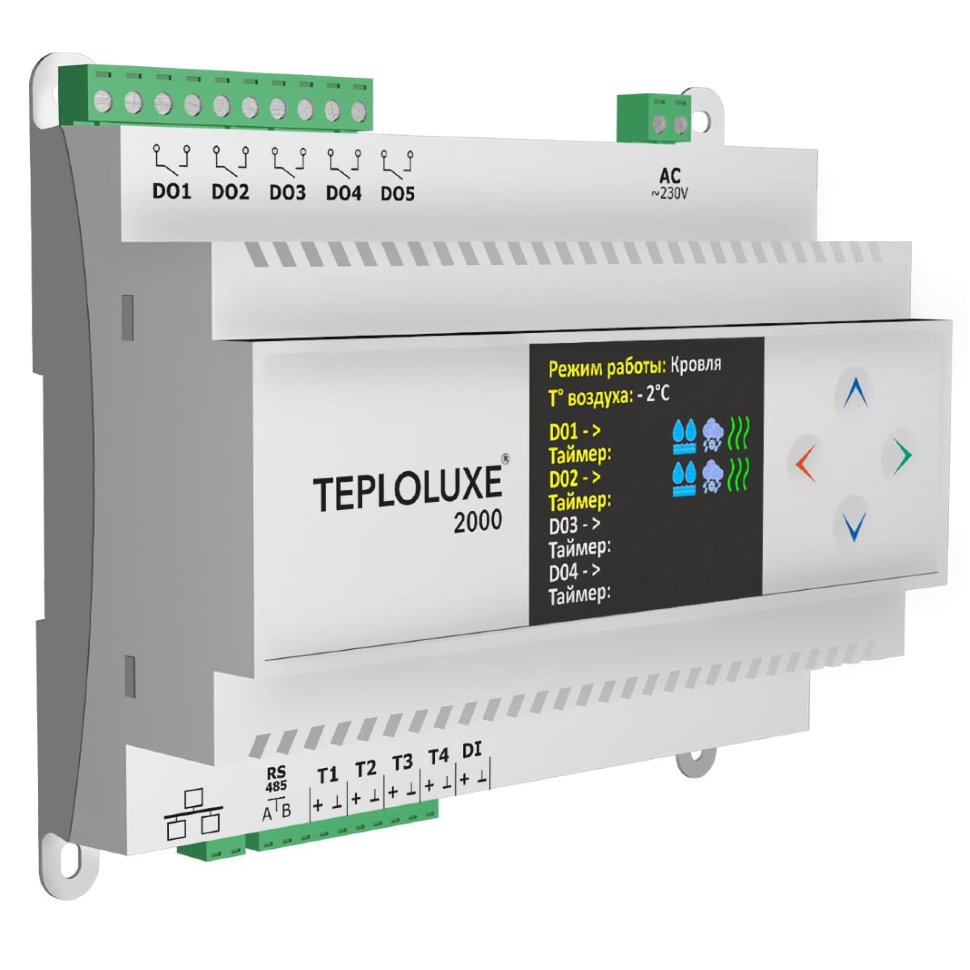

Контроллер Teploluxe 2000 используется для управления системами антиобледенения кровли и открытых площадок, обогрева трубопроводов и резервуаров, а также системами обогрева помещений (электрическими нагревательными кабелями, пленочными и другими электронагревателями).
Режимы работы:
- Кровля;
- Кровля/Двор;
- Поддержание.
Особенности:
- До четырех независимых каналов управления;
- Настраиваемый гистерезис;
- Регулировка чувствительности датчика осадков и воды;
- Крепление на DIN-рейку, а также на стену;
- Функция задержки отключения обогрева;
- Журнал событий;
- Защита от одновременного включения нескольких каналов;
- Блокировка настроек;
- Корректировка показаний датчика температуры;
- Наличие съемных клеммных колодок для упрощенного монтажа.
Принцип работы алгоритма Гистерезис
Принцип работы алгоритма поочередного включения нескольких каналов
Режим работы: Кровля
Данный режим предназначен для управления системой антиобледенения кровли, используя показания трех датчиков:
- Датчик температуры;
- Датчик осадков;
- Датчик воды (в водостоке).
Контроллер Teploluxe 2000 постоянно контролирует температуру окружающей среды при помощи датчика температуры воздуха - вход «T1». Включение обогрева кровли происходит, когда одновременно выполняются два условия:
- Измеренная текущая температура попадает в выбранный температурный диапазон (между Т min и Т max);
- Датчик осадков сигнализирует о начале осадков, или датчик воды сигнализирует об обнаружении воды.
Режим работы: Кровля/Двор
Данный режим управляет обогревом кровли и обогревом открытых площадок. Первый канал (DO1) управляет системой антиобледенения кровли, второй (DO2) - управляет системой антиобледенения отрытой пощади.
Включение обогрева для первого канала «DO1» (обогрев кровли) происходит, когда одновременно выполняются два условия:
- Измеренная текущая температура попадает в выбранный температурный диапазон (между Т min и Т max);
- Датчик осадков сигнализирует о начале осадков, или датчик воды сигнализирует об обнаружении воды.
- Включение обогрева для второго канала «DO2» (открытая площадь) происходит, когда выполняются несколько условий:
- Измеренная температура открытой площади «Т2» меньше установленной «Т поддержания 1»;
- Измеренная температура открытой площади «Т2» во время обнаружения осадков меньше установленной «Т поддержания 2».
Режим работы: Поддержание
Данный режим дает возможность независимо управлять четырьмя каналами, тем самым позволяет добиться максимальной эффективности для каждого канала обогрева.
Канал включается только при следующем условии:
- Измеренная температура с датчика температуры меньше установленной пользователем температуры поддержания.
*Контакторы, датчики температуры приобретается отдельно
