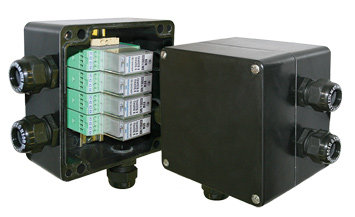

БЛОК РТВ/ИПМ ИЗМЕРИТЕЛЬНО-ПРЕОБРАЗОВАТЕЛЬНЫЙ ДЛЯ СИСТЕМ АВТОМАТИЗАЦИИ
- До 8 независимых каналов измерения
- Длина линии между регулятором (контроллером) и блоком – до 1000 м
- Установка во взрывоопасной зоне
- Минимальная температура эксплуатации –50 °С
- Степень защиты IP66
НАЗНАЧЕНИЕ
Основным назначением блоков измерительно-преобразовательных является преобразование сигналов:
- термопреобразователей сопротивления (ТС) по ГОСТ 6651-94
- преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001
- преобразователей с унифицированными выходными сигналами в унифицированные сигналы (0-^-5) мА или (4ч-20) мА по ГОСТ
26.011-80, а также ввод в управляющий компьютер или контроллер измеренных значений температуры или тока, поступающих от разнообразных датчиков.

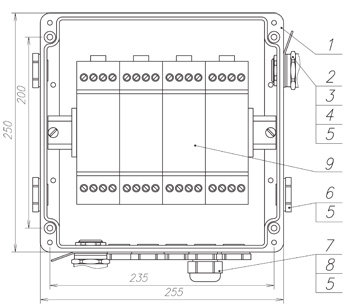

СОСТАВ И УСТРОЙСТВО
- корпус блока измерительно-преобразовательного
- ввод для бронированного кабеля, латунь М25
- контргайка латунь М25
- кольцо заземления латунь М25
- кольцо уплотнительное М25
- заглушка М25
- ввод для небронированного кабеля, пластик, М25
- уплотнение GP25
- измерительный преобразователь модульный
ПРИМЕНЕНИЕ

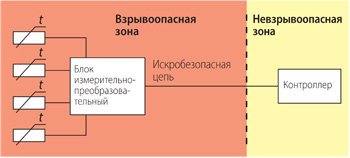

Изделие используется в составе систем электрического обогрева трубопроводов и емкостей. Также возможно использование данных изделий в других системах автоматического управления.
Применение изделия во взрывоопасных зонах должно осуществляться строго согласно маркировке взрывозащиты.
