Назначение
Барьер искрозащиты ОВЕН ИСКРА устанавливается в электрической цепи, связывающей датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне. Барьер обеспечивает искрозащиту электрической цепи датчика путем ограничения значений напряжения и тока до искробезопасных.
Барьер искрозащиты ОВЕН ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где могут присутствовать взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).
Барьер ИСКРА относится к связанному электрооборудованию, реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категорию IIC в соответствии с ГОСТ Р 51330.10-99 (МЭК 600791496) и имеет маркировку взрывозащищенности [Exia IIС].
Барьер искрозащиты предназначен для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.
Функциональные возможности
- ОГРАНИЧЕНИЕ НАПРЯЖЕНИЯ И ТОКА В ЦЕПИ до искробезопасных значений при воздействии на барьер напряжения до 250 В
- БАРЬЕРЫ ИМЕЮТ ИКРОБЕЗОПАСНЫЕ ЦЕПИ УРОВНЯ «ia» (особовзрывобезопасные)
- ПРИГОДНЫ ДЛЯ НАИБОЛЕЕ ВЗРЫВООПАСНЫХ НЕРУДНИЧНЫХ СРЕД, например – водород, ацетилен (группа IIC)
- ВЫСОКАЯ НАДЕЖНОСТЬ ВЗРЫВОЗАЩИТЫ, обеспеченная схемным решением:
– троирование полупроводниковых элементов, ограничивающих напряжение;
– двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения.
Барьеры ИСКРА выпускаются в трех модификациях для различных типов датчиков
ИСКРА-АТ.02 – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:
- широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В);
- выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей;
- не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.
ИСКРА-ТП.02 – барьер искрозащиты для термопар и датчиков с выходным сигналом напряжения –1...+1 В:
- возможность работы с источниками напряжения до 6 В.

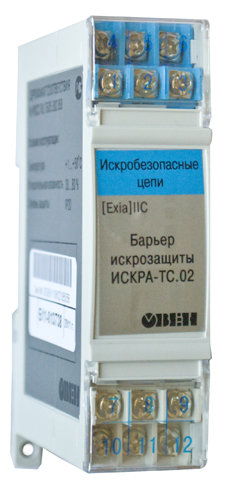

ИСКРА-ТС.02 – барьер искрозащиты для термосопротивлений типа ТСМ/ТСП:
- низкая погрешность барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей;
- малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт».
Комплектация
- Барьер ИСКРА
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
Выходные искробезопасные параметры
Параметр | Искра-АТ.02 | Искра-ТП.02 | Искра-ТС.02 |
Напряжение холостого хода U0, В | 31,8 | 6,8 | 10,2 |
Ток короткого замыкания I0, мА | 88 | 100 | 200 |
Максимальная внешняя емкость С0, мкФ | 0,05 | 17,9 | 2,75 |
Максимальная внешняя индуктивность L0, мГн | 0,1 | 0,15 | 3,0 |
Условия эксплуатации
Температура окружающего воздуха | +1...50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
