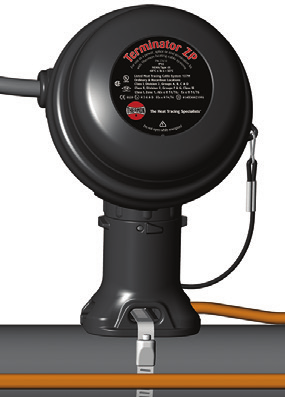

Обеспечивает подключение к питанию, линейное сращивание или Т-образное разветвление и концевую заделку. Комплект Terminator ZP-XP может использоваться во взрывоопасных зонах (в соответствии с требованиями Ex e T6/T4) и в промышленной среде с неблагоприятными условиями окружающей среды. Устройство имеет класс защиты от внешних воздействий IP66. Клеммная колодка располагается в передней части системы, что обеспечивает простой доступ к устройству во время монтажа и проведения планового технического обслуживания.
Комплект Terminator ZP включает в себя следующие компоненты: монтажное приспособление для крепления на трубе с изоляционной втулкой, соединительная коробка с двумя вводами M25 и одной заглушкой M25-B-Exe, четыре линейные/нагрузочные клеммы площадью 6 мм2 , две клеммы заземления площадью 6 мм2 . Номинальная сила тока клемм составляет 22 А (температурный класс T6, 85 °C) или 46 А (температурный класс T4, 135 °C). Максимально допустимое напряжение составляет 750 В перем. тока. Данный комплект также поставляется в варианте, предусматривающем монтаж на стене
- Минимальная температура окружающей среды: -60.0°С
- Максимальная температура окружающей среды: 55.0°С
- Минимальная температура монтажа: -60 град.
- Количество линейных/тройниковых соединений: 2-3 кабеля
- Количество концевых заделок: 1-2 кабеля на ZP
- Максимальная температура воздействия на трубы: 250°С
- Макс. ток: 50А
- Степень защиты: IP66
- Количество силовых подключений: 1-3 кабеля
- Электрическое подключение: клеммные колодки
- Температ. класс, Та²=40°С: Т4 при 46А , Т5 при 22А
- Макс. размер жилы проводника: 6мм²
- Макс. напряжение: 750В
