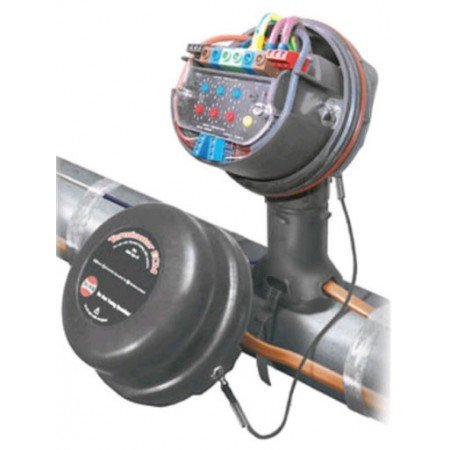

Терминатор ECM представляет собой электронный модуль управления, специально разработан для управления систем обогрева, обеспечивающих защиту от замерзания трубопроводов и резервуаров. Модель ZT-WP предназначена для установки на стене (или крепления на трубе), используя один монтажный кронштейн из нержавеющей стали. Модель ZT-XP включает, монтажную колонку, упрощающую монтаж термостата на трубе и предусматривает ввод и подключение двух нагревательных кабелей внутри корпуса. Материал корпуса ECM усиленный стеклоармированный полимер, класс пыле влага защиты IP66.
В ECM предусмотрены подключения двух датчиков: датчик контроля температуры и датчик ограничитель температуры. В стандартной версии ECM сообщает температуру трубопровода(резервуара) на физическую сеть RS-485 с помощью Mod-Bus RTU протокола связи. Кроме того, есть два варианта связи: CAN-Bus или 4-20мА. Терминаторы ECM предназначены для использования в обычных (не классифицированных) областях и сертифицированы согласно ATEX для использования во взрывоопасных областях Категории 2 и 3 (зона 1 и 2)). ECM-ОС доступна в корпусе из нержавеющей стали коробки для использования в морских средах.
Напряжение:
120 В переменного тока +10% / -15% (50/60 Гц) или 220-240 В переменного тока +10% / -15% (50/60 Гц)
| Рабочая температура окружающей диапазоне | -60 ° C до +55 ° C |
| Минимальная температура окружающей среды диапазон хранения | -74 ° C |
| Варианты управления выключателем типа | SPST и DPS |
Коммутируемый ток:
| SPST | 30/30/20 усилители (25 ° C, 40 ° C, 55 ° C) |
| DPST | 28/23/17 усилители (25 ° C, 40 ° C, 55 ° C) |
| Аварийный выход | 2 А |
| Электрические соединения | клеммный блок |
| Диапазон регулирования | От 0 ° до 500 ° C |
| Диапазон измерения температуры | -60 ° до 500 ° C |
Точность измерения. Температура:
| ± 1 ° C | (0 ° C до +55 ° C окружающей среды) |
| ± 2 ° C | (0 ° C до -60 ° C окружающей среды) |
| Температурный датчик | 100 Ом трех проводной Платиновый RTD |
| Высокая темп. сигнализация / отключение | программируемый (автоматический или ручной сброс) |
| RTD входной цепи | искробезопасные (EXi) |
| Электрическая износостойкость рабочих циклов | 100.000 циклов |
Клеммные блок состоят из:
- Клемм (6шт) 10мм2 линии / нагрузки / PE клеммы;
- Клемм (3шт) 3mm2 комм. портовые терминалы;
- Клеем(3) 3mm2 клеммы реле сигнализации;
- Клемм(2 х 3) 2.5мм2 клеммы датчиков.
- Данные шоссе коммуникационные возможности
- Возможность выбора автоматического или ручного сброса ограничителя действие
- контроль / установка ограничителя установка в градусах Цельсия или Фаренгейта
- сочетает в себе силовую коробку и контрольный модуль в одном устройстве
Конструкция:
- Соединительная коробка, армированного стекло полимера с DIN рейкой и клеммами
- Монтажная колонка из армированного стекло полимера (или нержавеющая стальной кронштейн для стенокрепления)
- Трёхпроводный датчики RTD и PT (заказывается отдельно)
