Назначение
Коробки предназначены для применения в составе систем электрического обогрева различных объектов, в том числе во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.

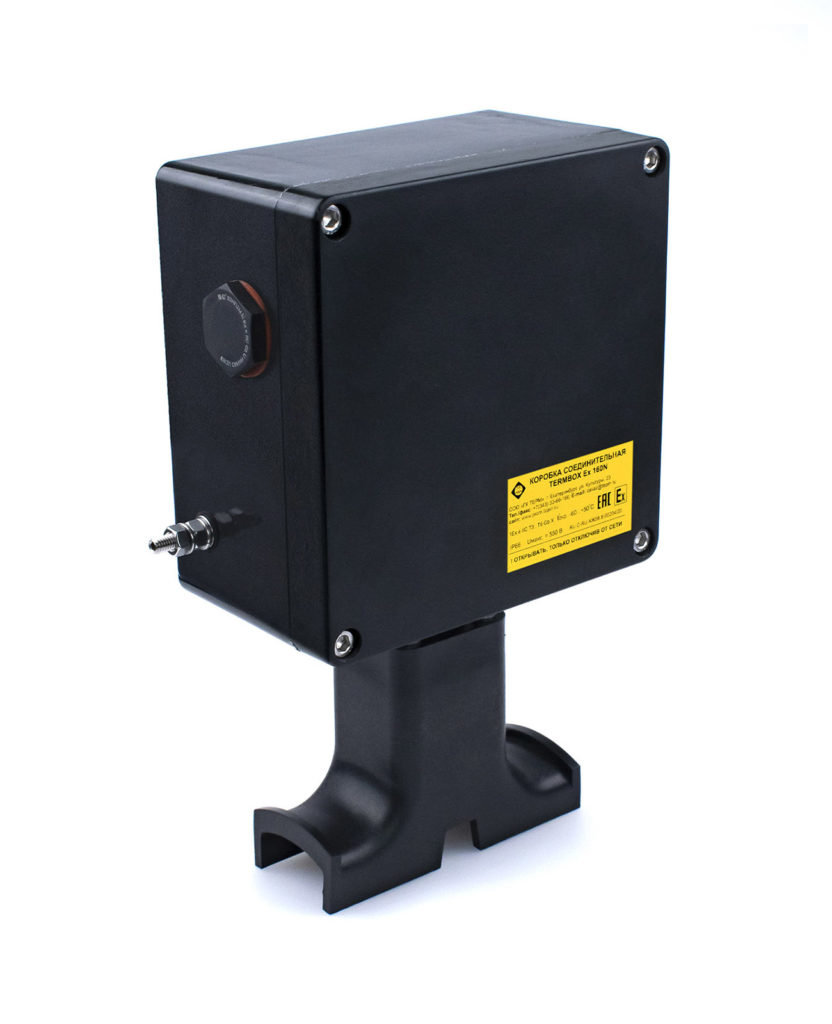

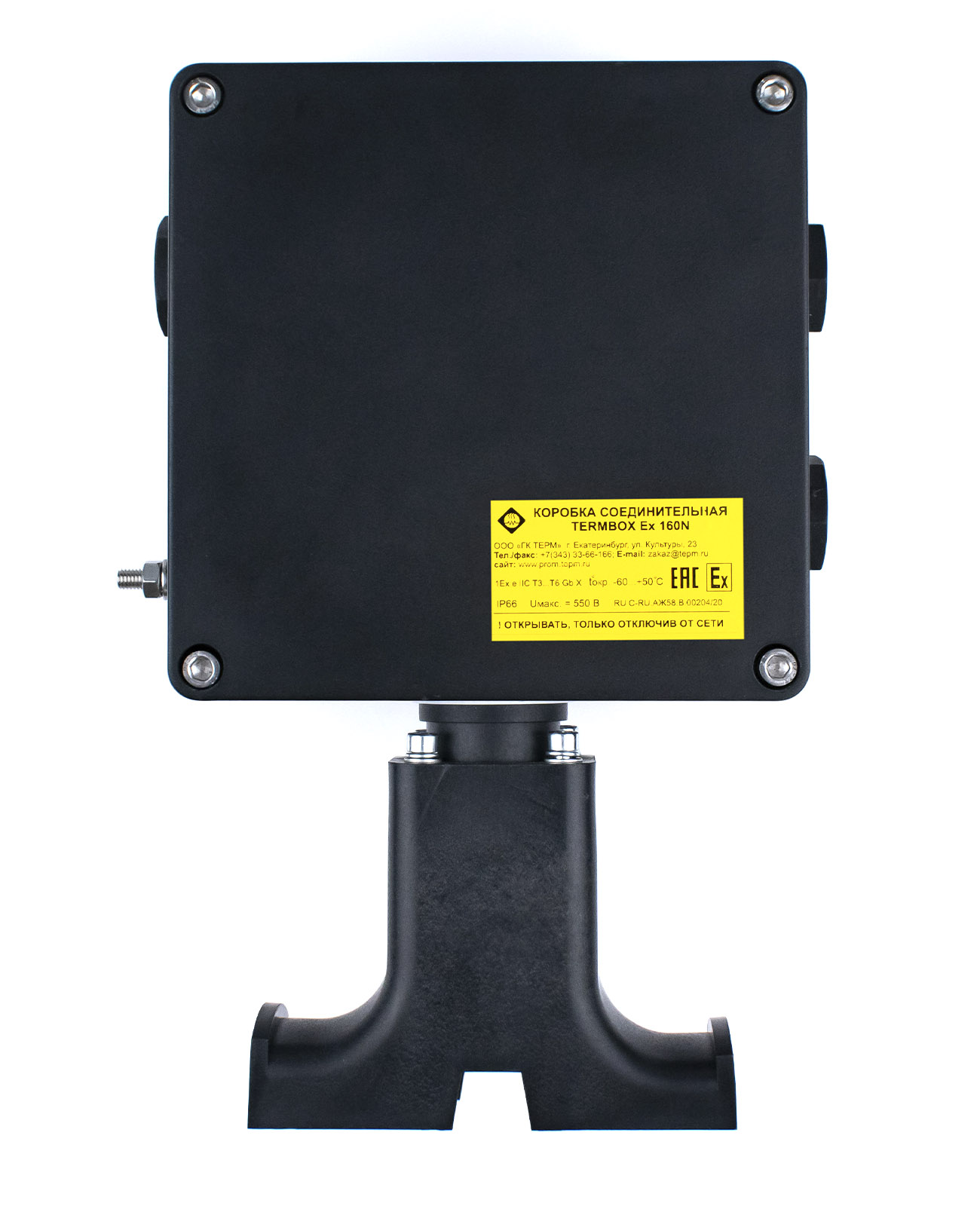

Коробка соединительная TERMBOX Ex 160N предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к кабелям нагревательным саморегулирующимся.

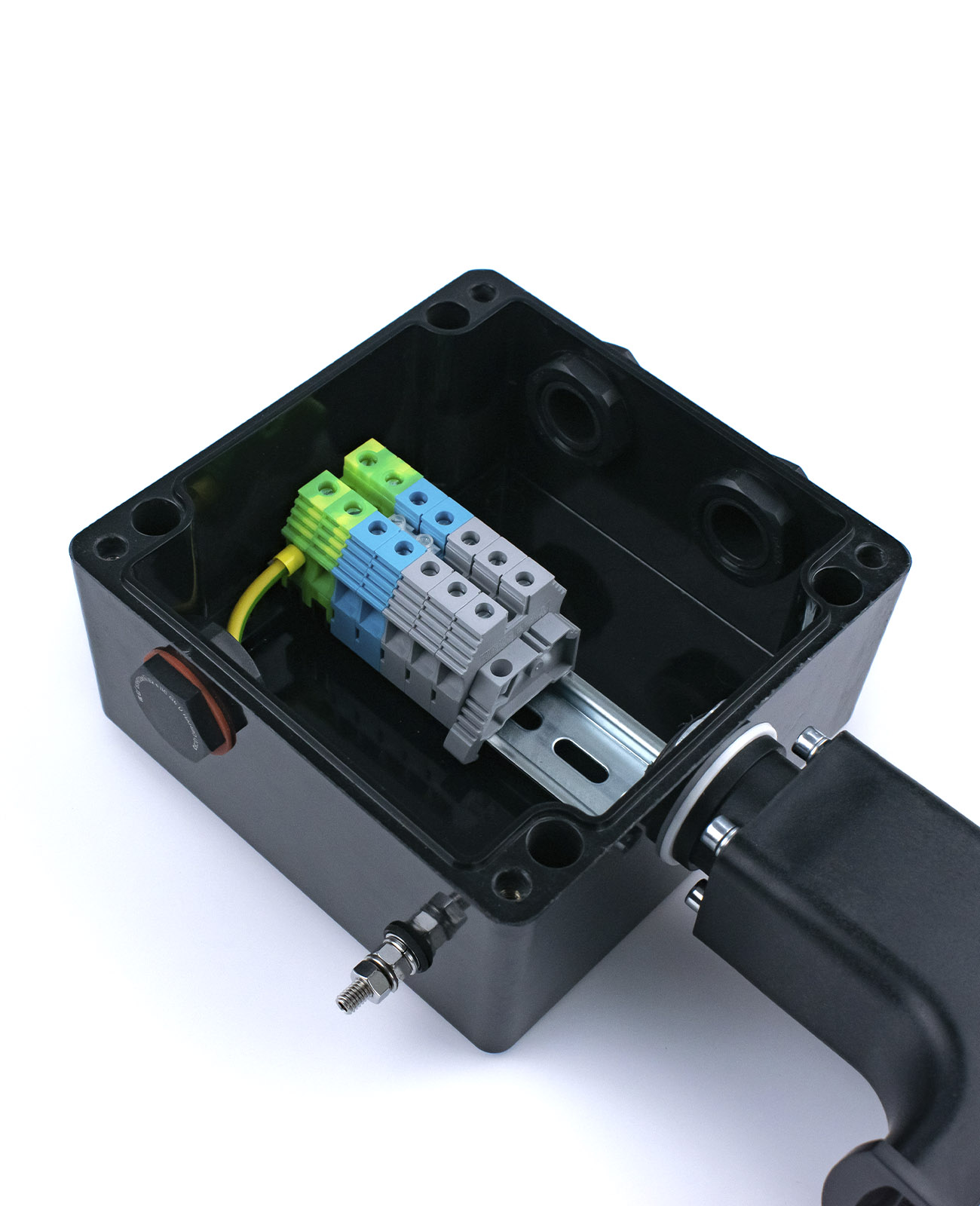

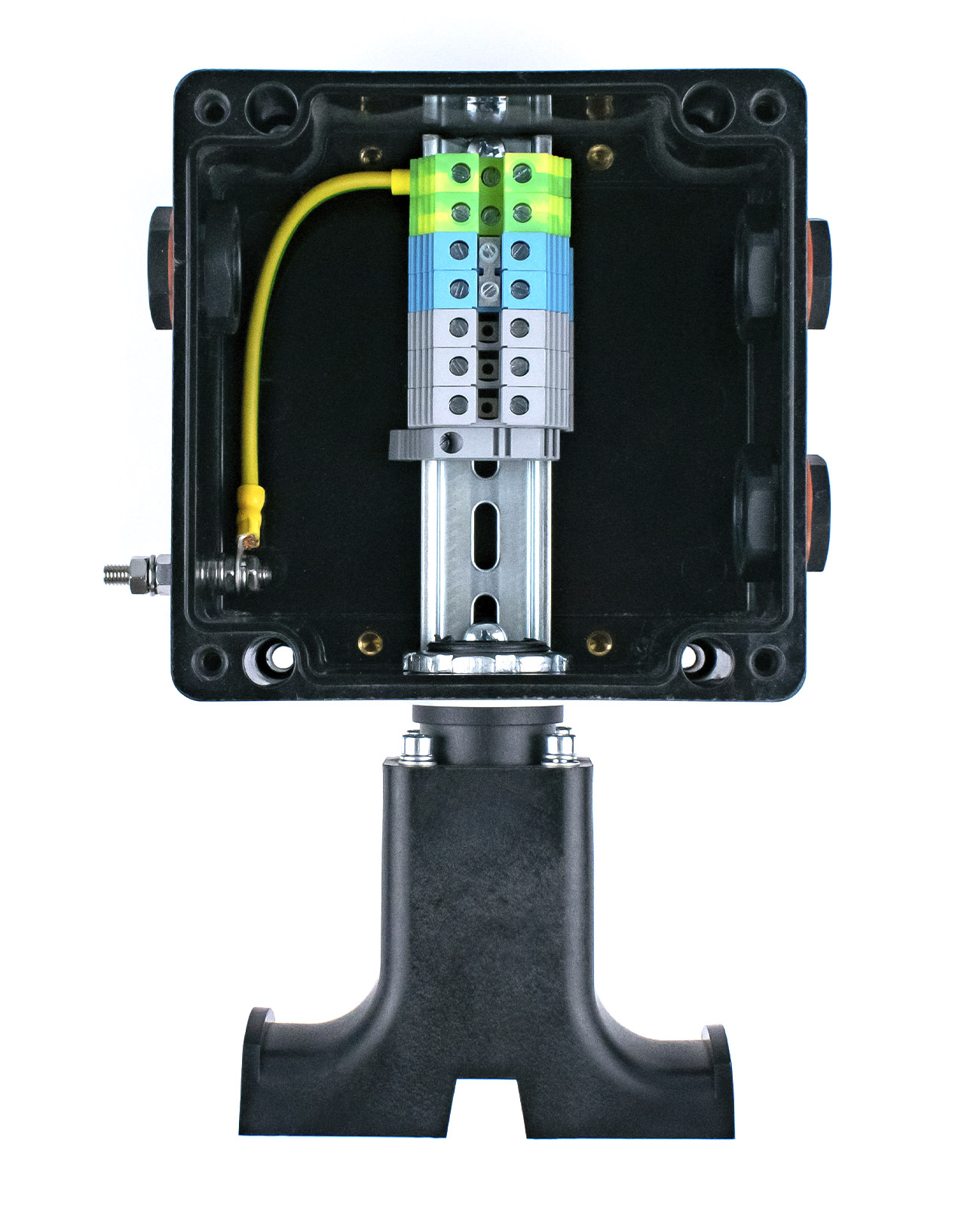

Комплектация TERMBOX Ex 160N
| TERMBOX Ex 160N | Цвет | Кол-во |
|---|---|---|
| Корпус взрывозащищенный 160x160x92 мм | 1,00 | |
| Кронштейн опорный для ввода под теплоизоляцию | 1,00 | |
| Заглушка резьбовая Ex M25x1,5 (с уплотнительным кольцом) | 3,00 | |
| Клемма проходная винтовая; сечение 10 мм² | 3,00 | |
| Клемма проходная винтовая; сечение 10 мм² | 2,00 | |
| Клемма проходная винтовая; сечение 10 мм² |
|
2,00 |
| Концевой стопор на DIN35, с винтовым зажимом (*- при необходимости) | 1,00* | |
| Перемычка для клемм 2 полюса; сечение 10 мм² | 1,00 | |
| Установочная DIN — рейка 35 мм | 1,00 | |
| Винт оцинкованный с цилиндрической головой со сферой М5×6 (М5×8) | 2,00 | |
| Комплектный набор для заземления корпуса в сборе с желто-зеленым проводом |
|
1,00 |
| Руководство по эксплуатации совмещённое с паспортом | 1,00 | |
| Упаковочная картонная коробка для корпусов серии 160 | 1,00 |
Материалы
| Компонент | Материал |
|---|---|
| Основание и крышка |
Армированный полиэстер
|
| Винты крышки |
Нержавеющая сталь A2-70
|
| Уплотнитель |
Силиконовая резина (60±5 Шор A)
|
| Заглушки |
Полиамид PA6 (UL94 V-0)
|
