Коробка РТВ 406 предназначена для подключения к силовой сети высокотемпературного электрического нагревательного кабеля с минеральной изоляцией типа MIC.
- Эффективное решение для подключения питания к кабелю с минеральной изоляцией
- Имеет сертификат соответствия для применения во взрывоопасных зонах
- Все необходимые комплектующие входят в состав коробки

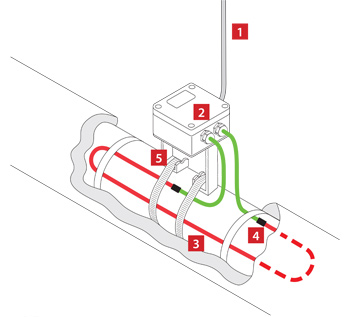

- Силовой кабель
- Соединительная коробка РТВ 406
- Нагревательная секция
- Соединительная муфта
- Кронштейн
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Описание
Коробка РТВ 406 предназначена для подключения к силовой сети высокотемпературного электрического нагревательного кабеля с минеральной изоляцией типа MIC.
Коробка крепится на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Выбор места крепления также зависит от температуры обогреваемого объекта (трубопровода). При температуре трубопровода свыше 200 °С рекомендуется установка коробки на стене здания или на близлежащей металлоконструкции. Коробка позволяет выполнить подключение одной секции нагревательного кабеля.
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли степени IP66 и высокую коррозионную стойкость. Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм?. Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.
| Клеммные наборы | |
| винтовые | |
| WDU/Ex | 1 модуль 10 мм? |
| WDU BL/Ex | 1 модуль 10 мм? |
| WPE/Ex | 2 модуль 10 мм? |
| или пружинные | |
| TOPJOB 2006-1201 | 1 модуля 6 мм? |
| TOPJOB 2006-1204 | 1 модуля 6 мм? |
| TOPJOB 2006-1207 | 2 модуля 6 мм? |
Комплект поставки*
| Корпус коробки РТВ 406 с клеммным набором |
| Ввод для бронированного кабеля, латунь М25Ех |
| Ввод для небронированного кабеля, пластик М25Ех |
| Контргайка латунь М25 |
| Кольцо заземления латунь М25 |
| Кольцо уплотнительное М25 |
| Кольцо уплотнительное М20 |
| Уплотнение GP25 |
| Заглушка M20 Ex |
| Перемычка с крепежом П06.06?150-00 |
* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки. См. раздел «Номенклатура».

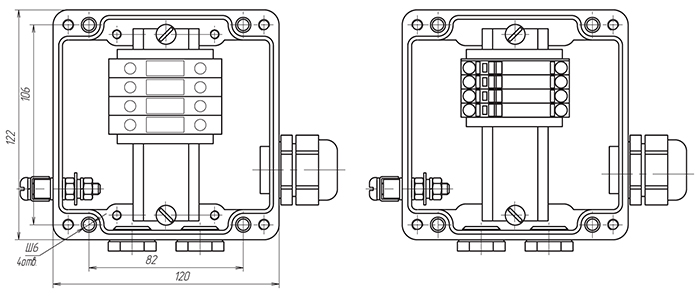

Коробка с винтовым (слева) и пружинным (справа) клеммным блоком
