Коробка соединительная для подключения к силовой сети электрических нагревательных кабелей постоянной мощности типа СНФ и ТМФ.
- Эффективное решение для подключения питания и ввода под теплоизоляцию электрического нагревательного кабеля постоянной мощности типа СНФ и ТМФ
- Применяется для всех кабелей типа СНФ и ТМФ
- Исключает риск повреждения нагревательных лент в местах заделки
- Имеет сертификат соответствия для применения во взрывоопасных зонах

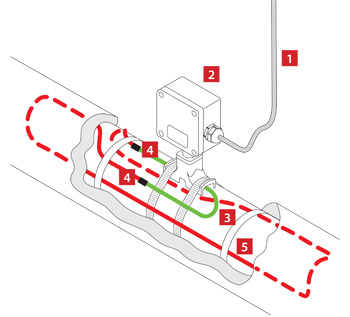

- Силовой кабель
- Соединительная коробка РТВ 405
- Установочный провод
- Соединитель СНФ МФ (только для кабеля СНФ)
- Нагревательная секция
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Описание
Коробка РТВ 405 предназначена для подключения к силовой сети электрических нагревательных кабелей постоянной мощности типа СНФ и ТМФ. Коробка крепится непосредственно на трубопроводе. Коробка позволяет выполнить подключение одной или двух секций нагревательного кабеля «петлей», либо трёх секций по схеме «звезда». Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
Кабельный ввод коробки предназначен для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм?.
Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами.
| Клеммные наборы | |
| винтовые | |
| WDU/Ex | 2 модуль 10 мм? |
| WDU BL/Ex | 1 модуль 10 мм? |
| WPE/Ex | 2 модуль 10 мм? |
| или пружинные | |
| TOPJOB 2006-1201 | 1 модуля 6 мм? |
| TOPJOB 2006-1204 | 1 модуля 6 мм? |
| TOPJOB 2006-1207 | 2 модуля 6 мм? |
Комплект поставки*
| Корпус коробки РТВ 401 |
| Ввод для бронированного кабеля, латунь М25Ех |
| Ввод для небронированного кабеля, пластик М25Ех |
| Контргайка латунь М25 |
| Кольцо заземления латунь М25 |
| Кольцо уплотнительное М25 |
| Заглушка М25 Ex |
| Уплотнение GP25 |
| Перемычка с крепежом П06.06х150-00 |
| Опора УВК.01.01 |
| Пластина УВК.0012 |
| Гайка DESTU.002 |
| Кольцо прямоугольного сечения |
| Уплотнение УВК.0015 |
| Уплотнение УВК.0013-01 |
| Заглушка УВК.0016 |
| Винт М5?40 |
| Шайба O5 оц. |
* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки. См. раздел «Номенклатура».

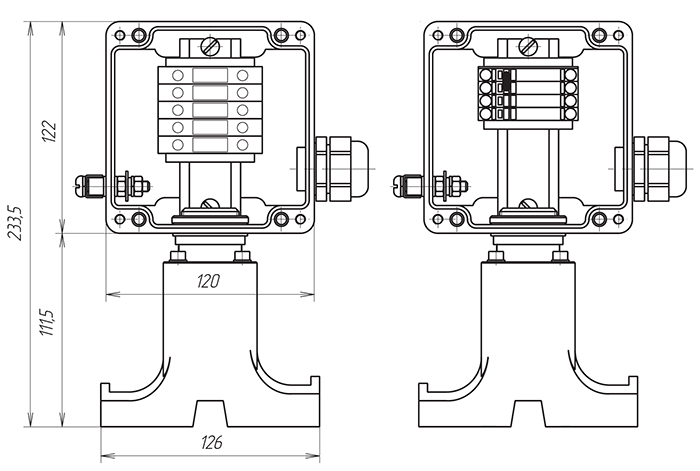

Коробка с винтовым (слева) и пружинным (справа) клеммным блоком
