Коробка соединительная для подключения кабелей системы управления электрообогревом.
- Эффективное решение для подключения и ввода под теплоизоляцию кабелей управления
- Имеет сертификат соответствия для применения во взрывоопасных зонах
- Все необходимые комплектующие входят в состав коробки

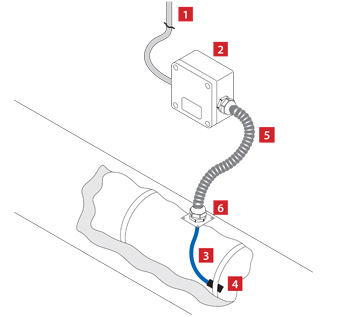

- Кабель управления
- Соединительная коробка РТВ 404
- Монтажный кабель датчика температуры
- Датчик температуры
- Устройство механической защиты кабеля
- Устройство ввода под теплоизоляцию
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Описание
Коробка РТВ 404 предназначена для подключения ка белей системы управления электрообогревом. Коробка позволяет выполнить подключение 1 или 2-х кабелей управления, подключение до 3-х датчиков температуры ивывода от 1 до 2-х датчиков температуры. Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
Кабельные вводы коробки предназначены для подключения небронированных кабелей диаметром от 7 до 18 мм и бронированных кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм?.
Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами, а также с различными видами взрывозащиты – вида «e» (повышенная надежность) и вида «ia» (искробезопасная электрическая цепь).
Подключаемые нагревательные кабели с места вы- хода из коробки до места входа в теплоизоляцию могут быть дополнительно защищены устройством механической защиты. Устройство механической за- щиты нагревательного кабеля имеет исполнение на основе металлорукава в ПВХ изоляции (РШ) или на основе трубы гофрированной стальной (РС). При оборудовании соединительной коробки устройством механической защиты в состав коробки дополнительно входят специальные кабельные вводы для возможности осуществления подключения.
Типоисполнение коробки ДР позволяет устанавливать высокотемпературный датчик с резьбовым фитингом.
| Клеммные наборы | |
| винтовые | |
| WDU/Ex | 9 модуль 2,5мм? |
| WDU BL/Exia | 9 модуль 2,5мм? |
| или пружинные | |
| TOPJOB 2006-1201 | 9 модуль 2,5мм? |
| TOPJOB 2006-1204 | 9 модуль 2,5мм? |
Комплект поставки*
| Корпус коробки РТВ 404 с клеммным набором |
| Ввод для бронированного кабеля, латунь М25Ех |
| Ввод для небронированного кабеля, пластик М25Ех |
| Контргайка латунь М25 |
| Кольцо заземления латунь М25 |
| Кольцо уплотнительное М25 |
| Уплотнение GP25 |
| Заглушка M25 Ex |
| Уплотнение GSL25 |
| Заглушка М20 |
| Кольцо уплотнительное М20 |
* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки. См. раздел «Номенклатура».

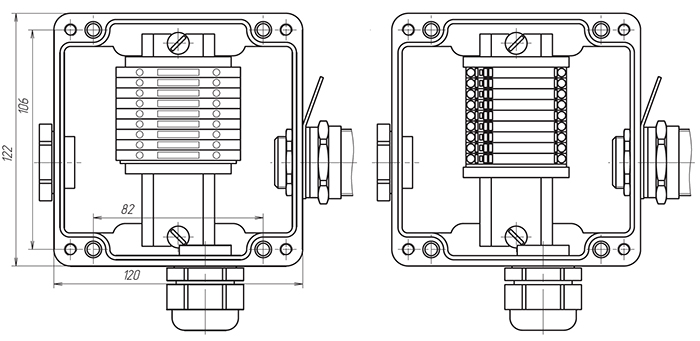

Коробка с винтовым (слева) и пружинным (справа) клеммным блоком
