Коробка соединительная для подвода питания к саморегулирующимся электрическим нагревательным секциям.
- Эффективное решение для подключения питания и ввода под теплоизоляцию саморегулирующихся электрических нагревательных секций систем электрообогрева
- Применяется для всех типов саморегулирующихся электрических нагревательных кабелей
- Исключает риск повреждения нагревательных секций в местах заделки

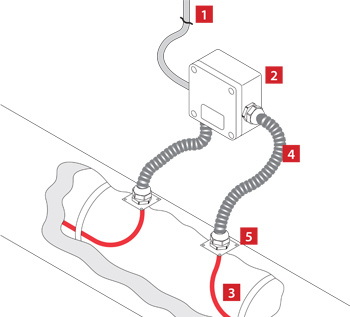

- Силовой кабель
- Соединительная коробка РТВ 402
- Нагревательная секция (кабель)
- Устройство механической защиты кабеля
- Устройство ввода под теплоизоляцию
- Имеет сертификат соответствия для применения во взрывоопасных зонах
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Описание

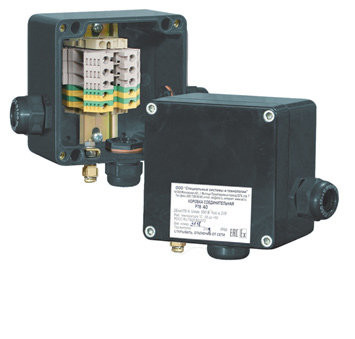

Коробка РТВ 402 предназначена для подключения к силовой сети саморегулирующихся электрических нагревательных лент, а также для разветвления само регулирующихся нагревательных лент. Коробка крепится на стене здания, на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. Коробка позволяет выполнить подключение одной или двух саморегулирующихся электрических нагревательных лент (нагревательных секций) к силовому кабелю. Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
Кабельный ввод коробки предназначен для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2.
| Клеммные наборы | |
| винтовые | |
| WDU/Ex | 2 модуль 10 мм2 |
| WDU BL/Ex | 1 модуль 10 мм2 |
| WPE/Ex | 2 модуль 10 мм2 |
| или пружинные | |
| TOPJOB 2006-1201 | 3 модуля 6 мм2 |
| TOPJOB 2006-1204 | 2 модуля 6 мм2 |
| TOPJOB 2006-1207 | 2 модуля 6 мм2 |
Комплект поставки*
| Корпус коробки РТВ 402 с клеммным набором |
| Ввод для бронированного кабеля, латунь М25Ех |
| Ввод для небронированного кабеля, пластик М25Ех |
| Контргайка латунь М25 |
| Кольцо заземления латунь М25 |
| Кольцо уплотнительное М25 |
| Уплотнение GP25 |
| Перемычка с крепежом П06.06х150-00 |
| Заглушка M25 Ex |
* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки

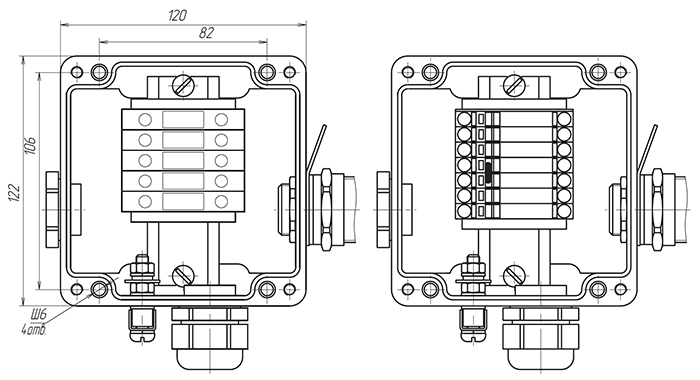

Коробка с винтовым (слева) и пружинным (справа) клеммным блоком
