Коробка предназначены для соединения нагревательных секций на базе трехфазных электрических нагревательных кабелей постоянной мощности между собой и с силовым кабелем во взрывоопасных зонах.
- Эффективное решение для подключения питания к трехфазному электрическому нагревательному кабелю постоянной мощности типа LLS
- Имеет сертификат соответствия для применения во взрывоопасных зонах
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Описание
Коробка РТВ 1007 предназначена для соединения нагревательных секций на базе трехфазных электрических нагревательных кабелей постоянной мощности между собой и с силовым кабелем во взрывоопасных зонах.
Конструкция корпусов коробок обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.

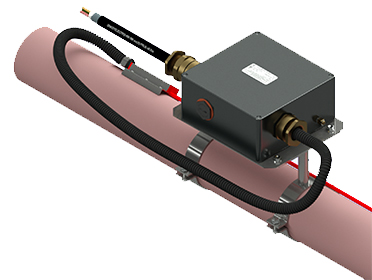

Коробка крепится на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. В зависимости от предназначения коробки делятся на питающие для подключения нагревательной секции к силовой сети, на сервисные для соединения двух ниток нагревательной секции, и на концевые для заделки нагревательной секции в конце участка обогрева.
Кабельный ввод коробки РТВ 1007 предназначен для подключения бронированных кабелей диаметром от 23,5 до 33,6 мм. Коробка позволяет выполнить подключение одной секции по схеме «звезда» или петля. Для удобства подключения нагревательных секций и силовых кабелей и ориентации по месту подключения коробка имеет на каждой стороне отверстие, закрытое заглушкой.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35мм2.
| Винтовой зажим | ||
| Номенклатура коробок | 1Б/1М; 1М/1М; 1М/0 | 2М/0; 2М/2М |
| WDU/Ex | 3 модуля 35 мм? | 6 модулей 35 мм? |
| WPE/Ex | 2 модуля 35 мм? | 6 модулей 35 мм? |
Комплект поставки*
| Корпус коробки РТВ 1007 с клемным набором |
| Ввод для бронированного кабеля, латунь М40Ех |
| Ввод для небронированного кабеля, пластик М40Ех |
| Контргайка латунь М40 |
| Кольцо заземления латунь М40 |
| Заглушка М40 Ex |
| Кольцо уплотнительное М40 |
| Перемычка с крепежом П06.06х150-00 |
* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки (см. ниже).

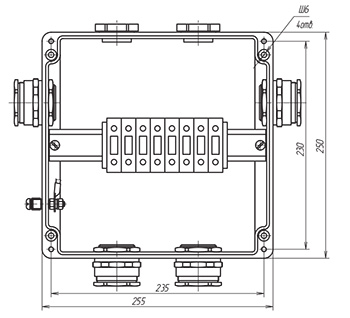

Схематическое изображение коробки
