Коробка предназначена для распределения электроэнергии при монтаже силовых кабелей, создания инженерных сетей, их модернизации и ремонта во взрывоопасных зонах.
- Эффективное решение для подключения питания и ввода под теплоизоляцию саморегулирующихся электрических нагревательных лент систем электрообогрева
- Применяется для всех типов саморегулирующихся электрических нагревательных лент
- Исключает риск повреждения нагревательных лент в местах заделки

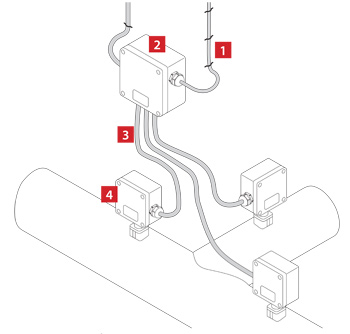

- Силовой кабель
- Соединительная коробка РТВ 1005
- Силовой кабель
- Соединительная коробка
- Имеет сертификат соответствия для применения во взрывоопасных зонах
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Описание
Коробка РТВ 1005 предназначена для распределения электроэнергии при монтаже силовых кабелей, создания инженерных сетей, их модернизации и ремонта во взрывоопасных зонах. Коробка позволяет выполнить подключение до шести силовых кабелей. Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
Коробка имеет кабельные вводы:
- до двух вводов для подключения небронированных кабелей диаметром от 14 до 25 мм или бронированных кабелей диаметром от 17 до 26,3 мм.
- до четырех вводов для подключения небронированных кабелей диаметром от 7 до 18 мм или бронированных кабелей диаметром от 12 до 20 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35 мм?.
| Клеммные наборы | |
| винтовые | |
| WDU/Ex | 6 модуль 35 мм? |
| WDU BL/Ex | 2 модуль 35 мм? |
| WPE/Ex | 4 модуль 35 мм? |
Комплект поставки*
| Корпус коробки РТВ 1005 |
| Ввод для бронированного кабеля, латунь М32Ех |
| Ввод для небронированного кабеля, пластик М32Ех |
| Ввод для бронированного кабеля, латунь М25Ех |
| Ввод для небронированного кабеля, пластик М25Ех |
| Контргайка латунь М32 |
| Контргайка латунь М25 |
| Кольцо заземления латунь М32 |
| Кольцо заземления латунь М25 |
| Кольцо уплотнительное М25 |
| Заглушка М32 Ex |
| Заглушка М25 Ex |
| Кольцо уплотнительное М32 |
| Кольцо уплотнительное М25 |
| Перемычка с крепежом П06.06х150-00 |
| Уплотнение GP32 |
| Уплотнение GP25 |
* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки. См. раздел «Номенклатура».

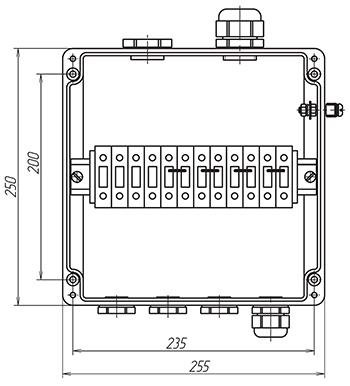

Схематическое изображение коробки
