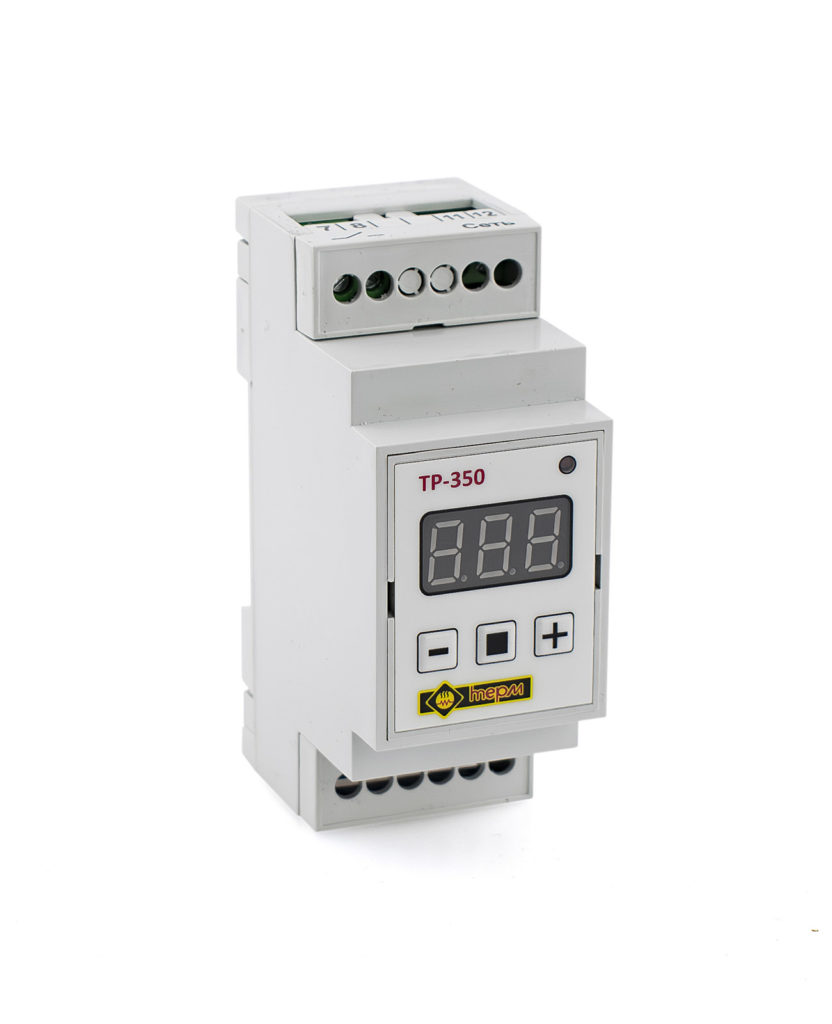

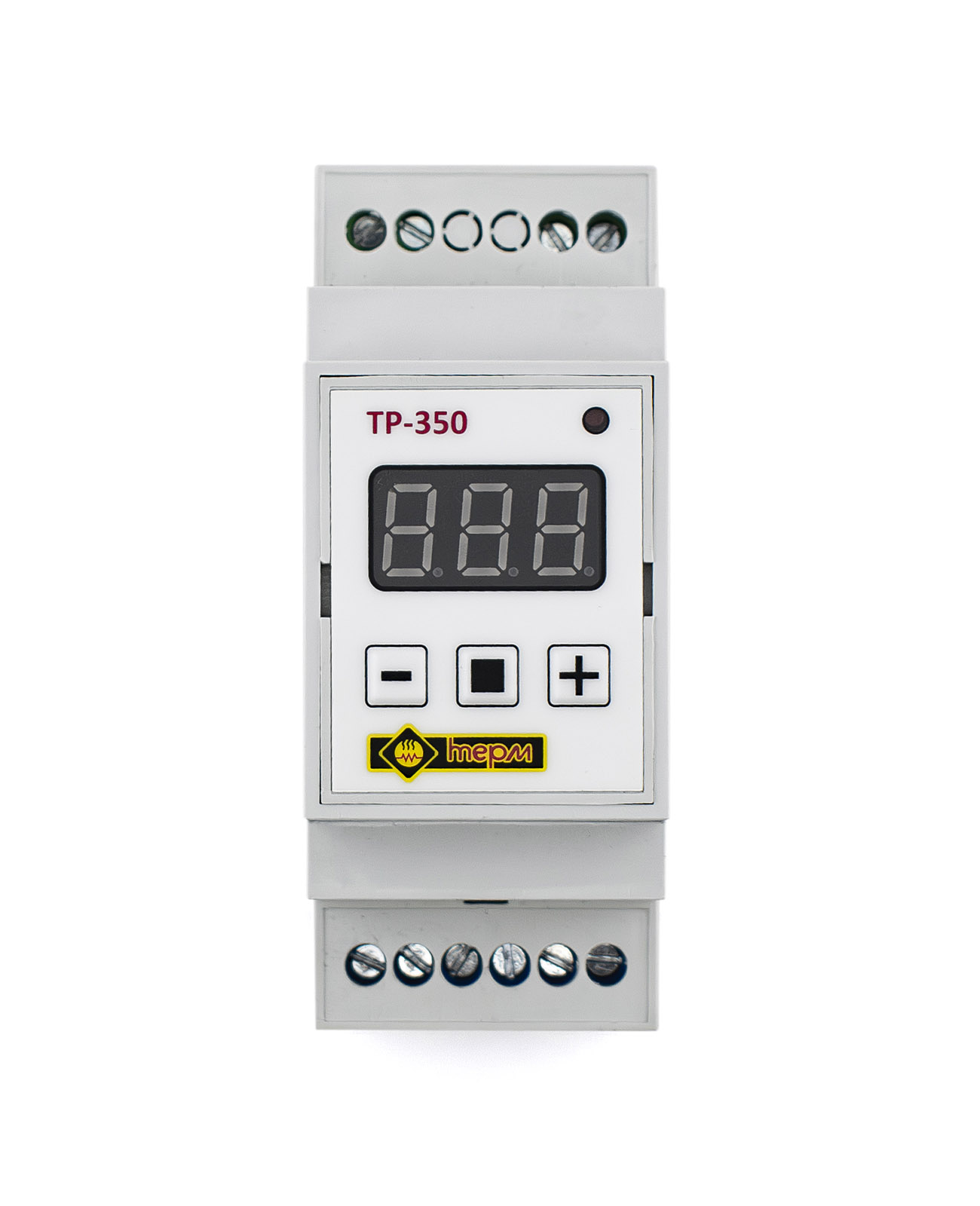

Терморегулятор ТР-350 предназначен для автоматического поддержания температуры. Прибор поддерживает два типа датчиков: ST22; аналоговые преобразователи температуры типа Pt100 в трехпроводном исполнении.
Терморегулятор может работать в двух режимах: управление нагревом; управление охлаждением.
Диапазон регулировки температуры зависит от типа используемого датчика. Управление может производиться как встроенным реле (16А), так и через внешние управляемые контакторы.
Устройство и принцип работы
Терморегулятор периодически опрашивает состояние выбранного датчика температуры, и, в зависимости от установленного режима работы, установленной температуры регулирования и гистерезиса включает, либо отключает нагрузку.
Прибор также определяет исправность датчика температуры и соединительных проводов. В случае аварии датчика терморегулятор включает индикацию ошибки. На объектах, где существует опасность размораживания, можно включить режим ограничения мощности при аварии датчика. В режиме ограничения мощности прибор работает по следующему алгоритму: 5 минут — работа
15 минут — пауза.
Порядок работы
ерморегулятор предназначен для установки в шкафу управления. Корпус регулятора монтируется на DIN-рейку.

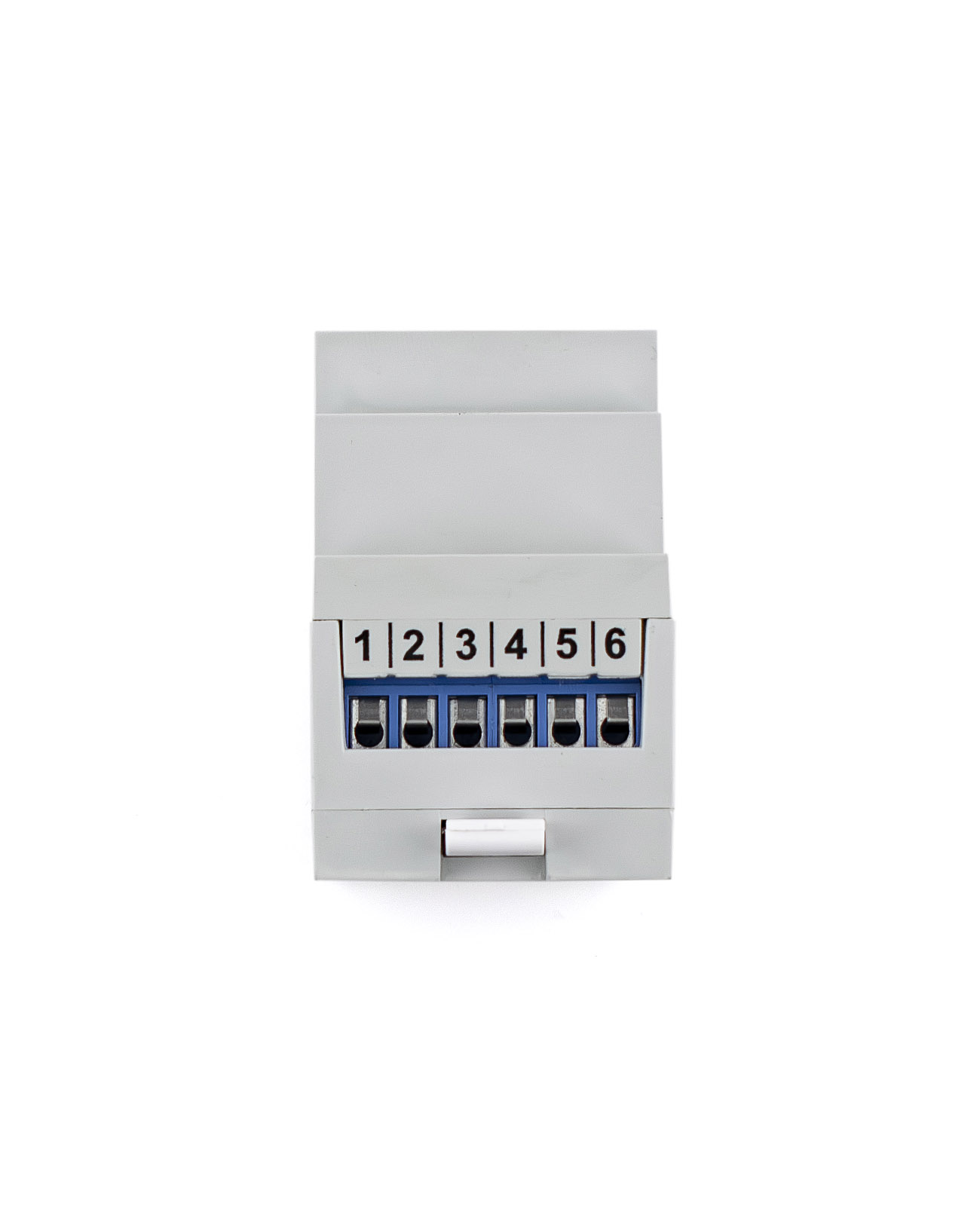

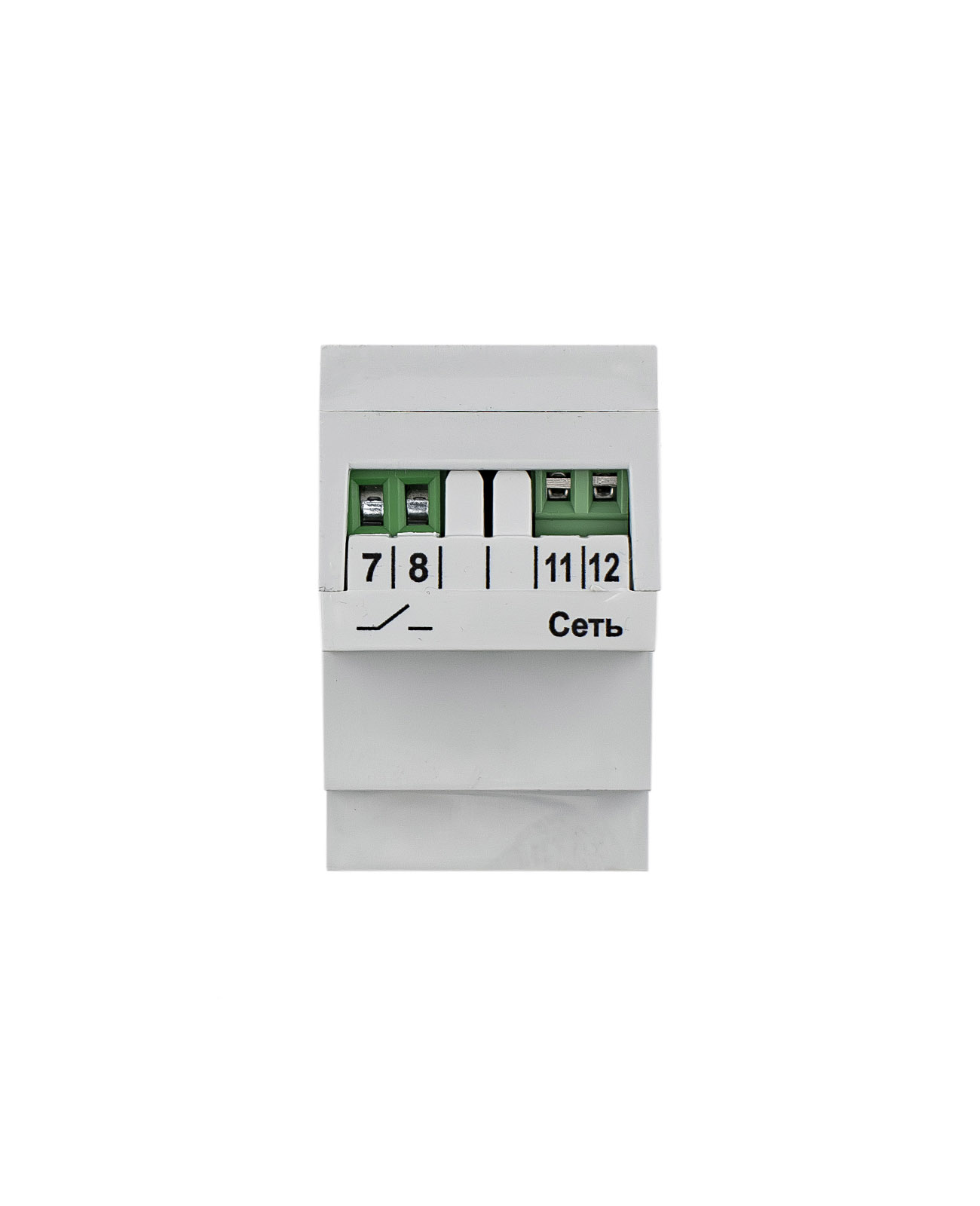

К терморегулятору необходимо подсоединить датчик температуры, нагрузку/управляемый контактор, провода питания.

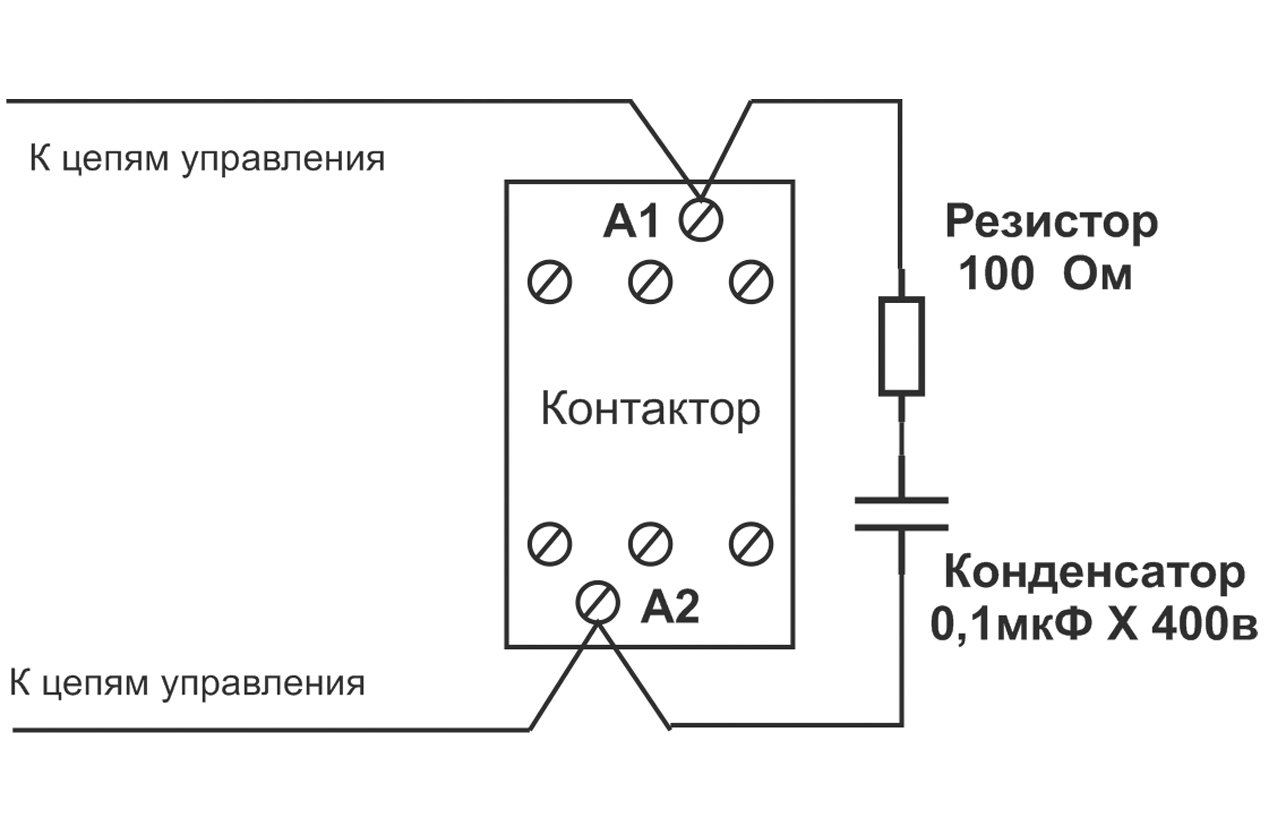

Если терморегулятор используется совместно с контактором, то для исключения импульсных помех и сбоев в его работе необходимо зашунтировать обмотку контактора RC-цепью по приведённой ниже схеме:
