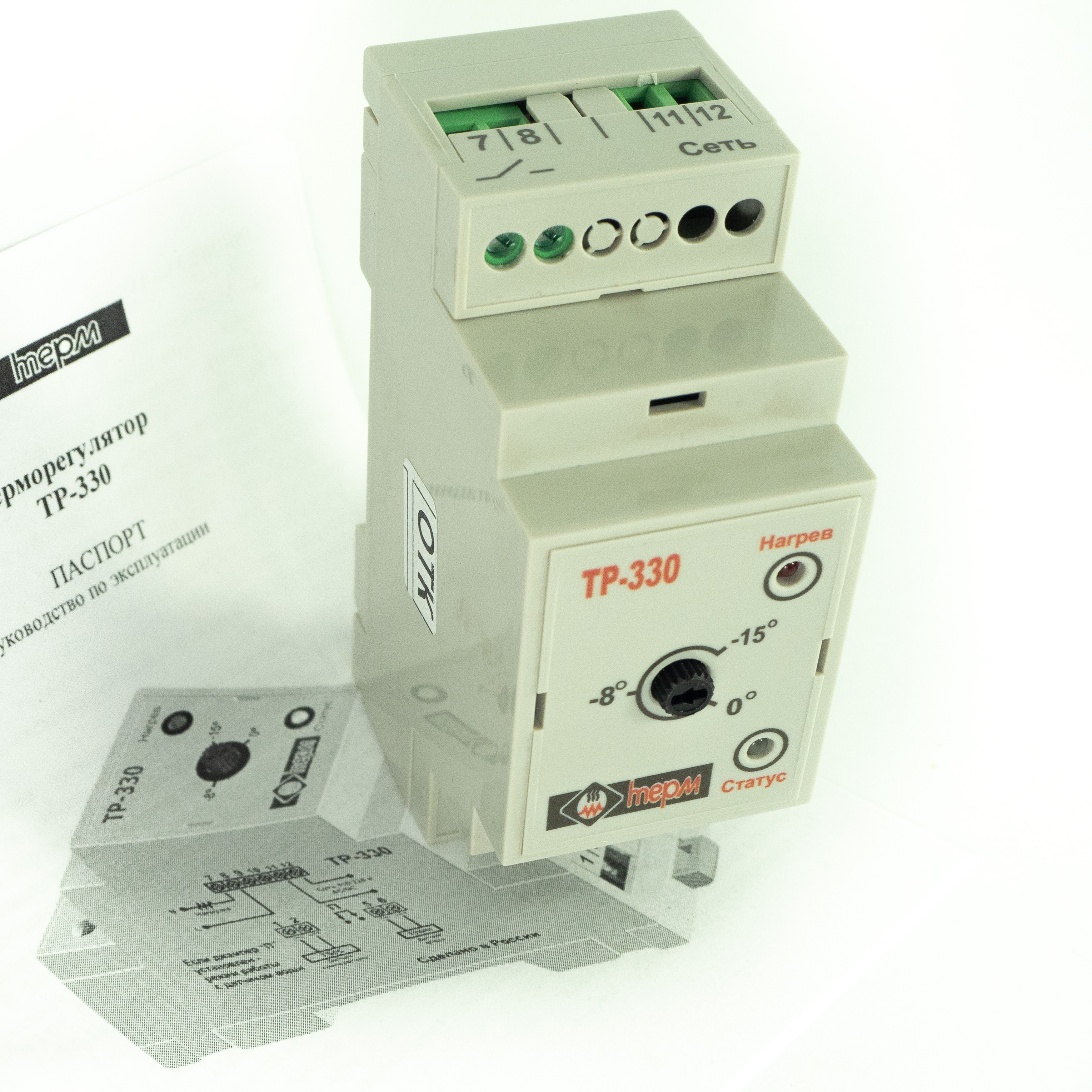

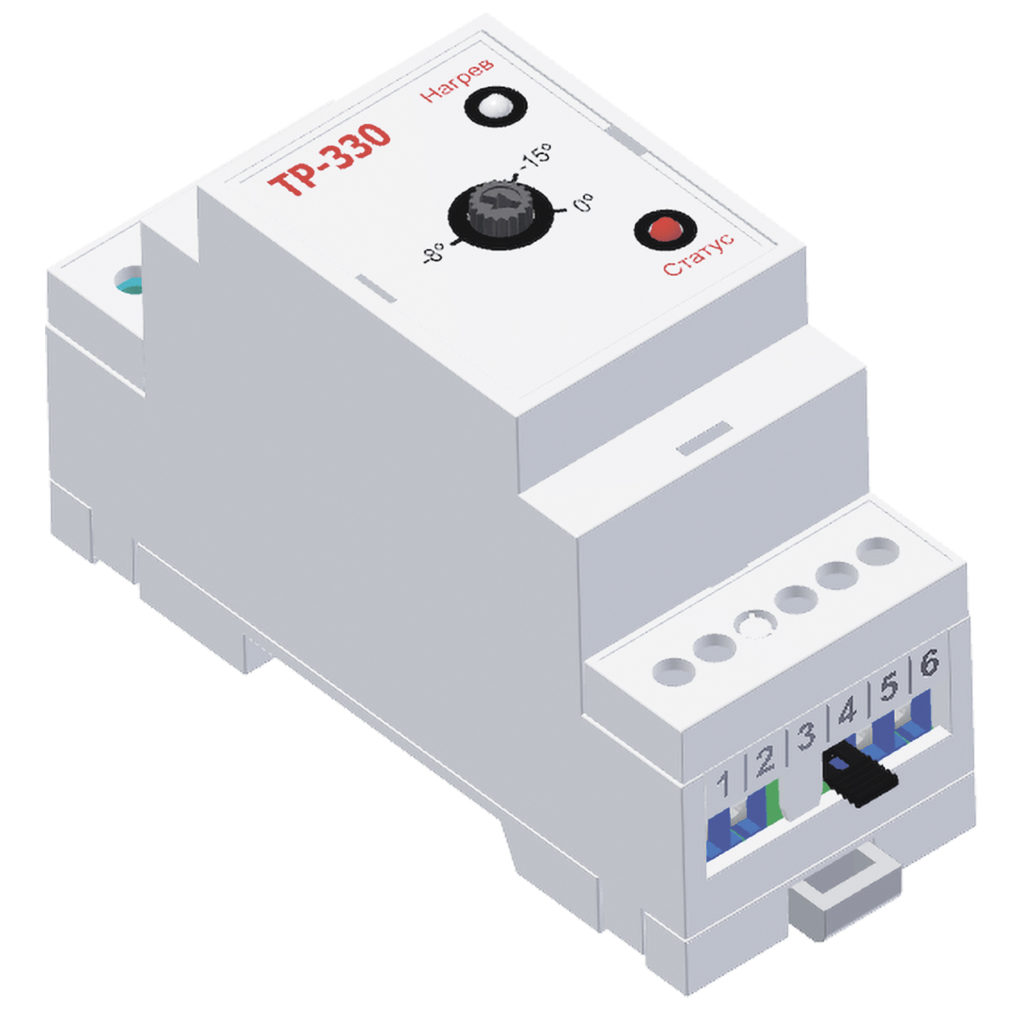

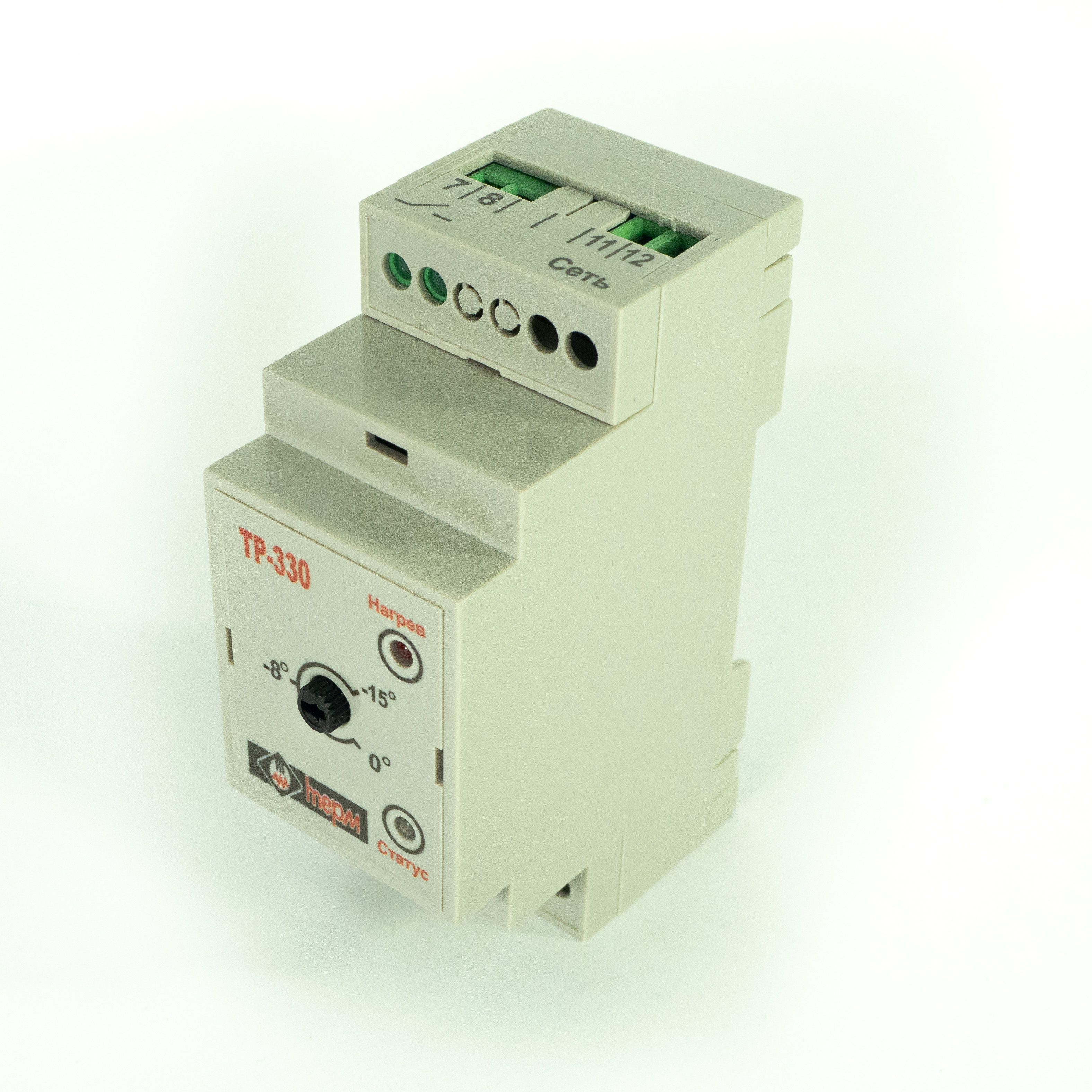

Терморегулятор ТР-330 предназначен для автоматического управления антиобледенительными системами в заданном температурном диапазоне. Управление может производиться как встроенным реле на 16А, так и через внешние управляемые контакторы
Технические характеристики
Температурные режимы
- Верхняя граница температурного диапазона (неизменяемая) +5 °С
- Пределы регулирования нижней границы температурного диапазона от -15 до 0 °С
Устройство и принцип работы:
Терморегулятор предназначен для установки в шкафу управления. Корпус терморегулятора монтируется на DIN-рейку.
Подключение питания терморегулятора производится через вводной автомат (не более 6А, характеристика С) после проверки всех соединений.

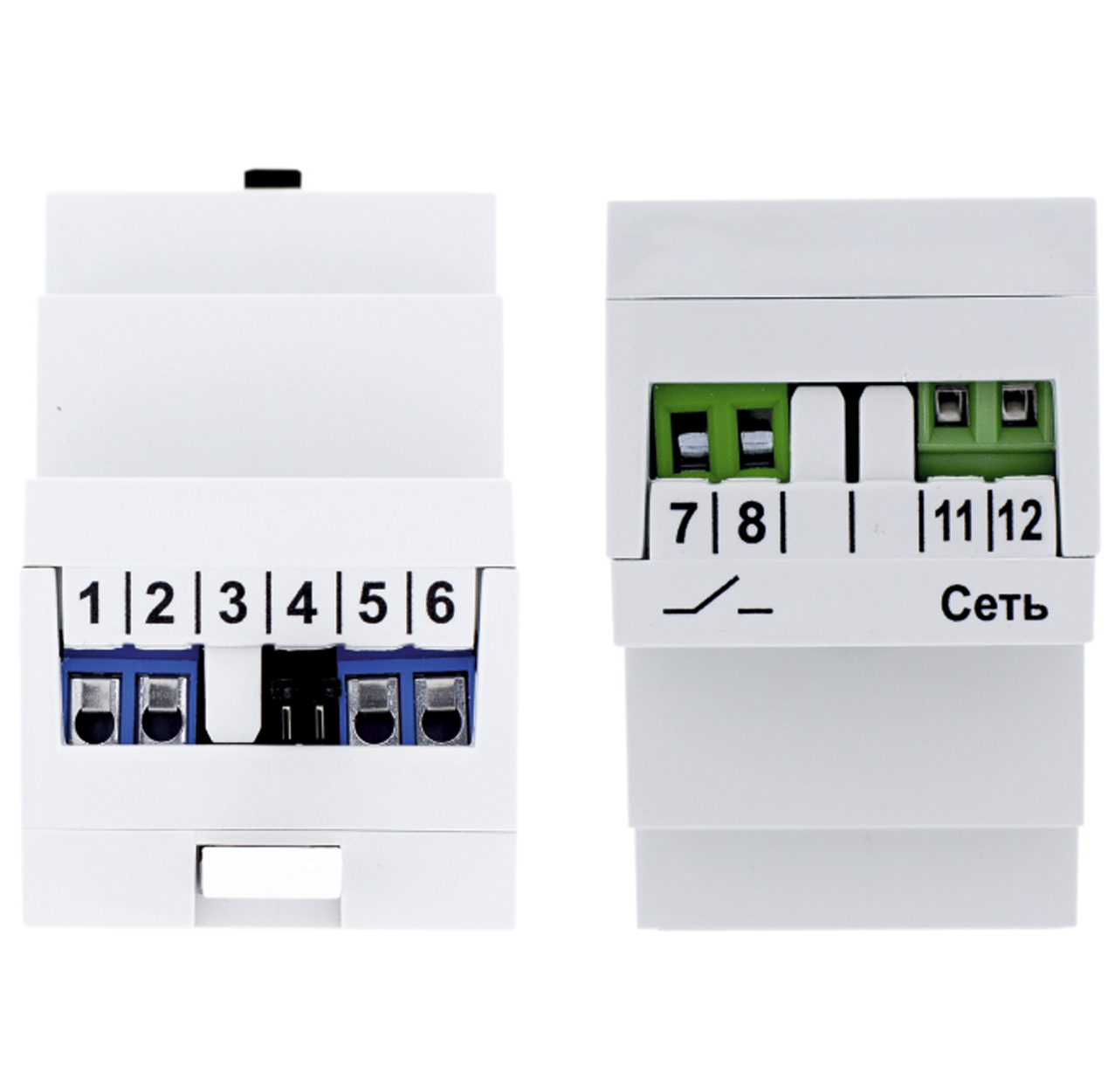

К терморегулятору необходимо подсоединить датчик температуры, нагрузку/управляемый контактор, провода питания.

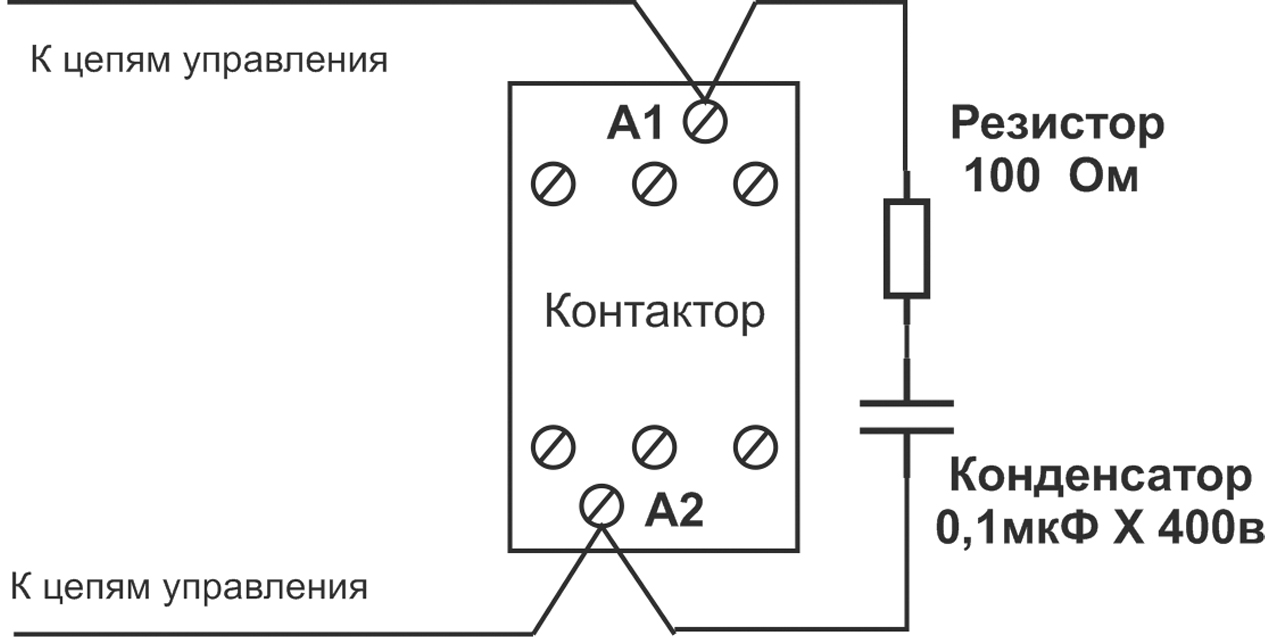

Если терморегулятор используется совместно с контактором, то для исключения импульсных помех и сбоев в его работе необходимо зашунтировать обмотку контактора RC-цепью по приведённой ниже схеме:
Более подробная информация представлена в .

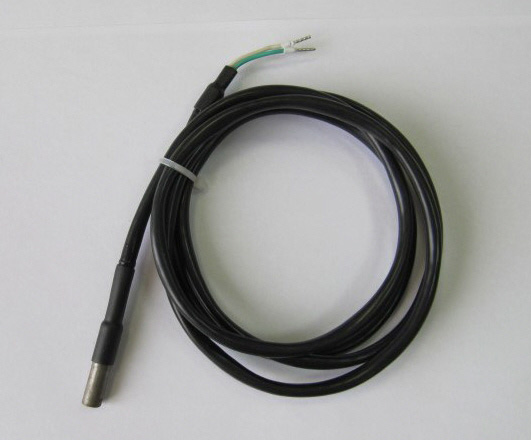

Датчик температуры воздуха TS05

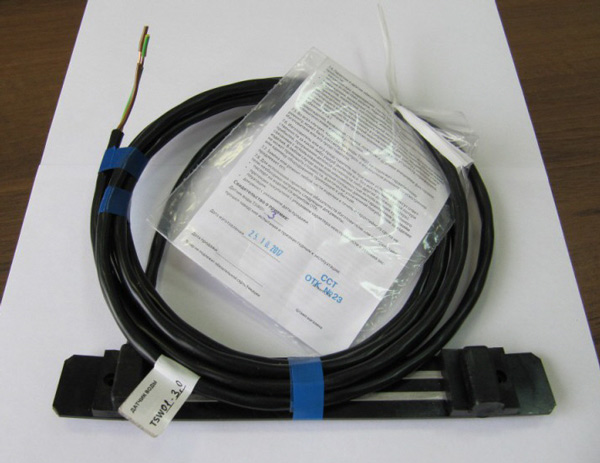

Датчик воды TSW01
Датчики температуры и воды не входят в комплект поставки терморегуляторов и приобретаются отдельно.
