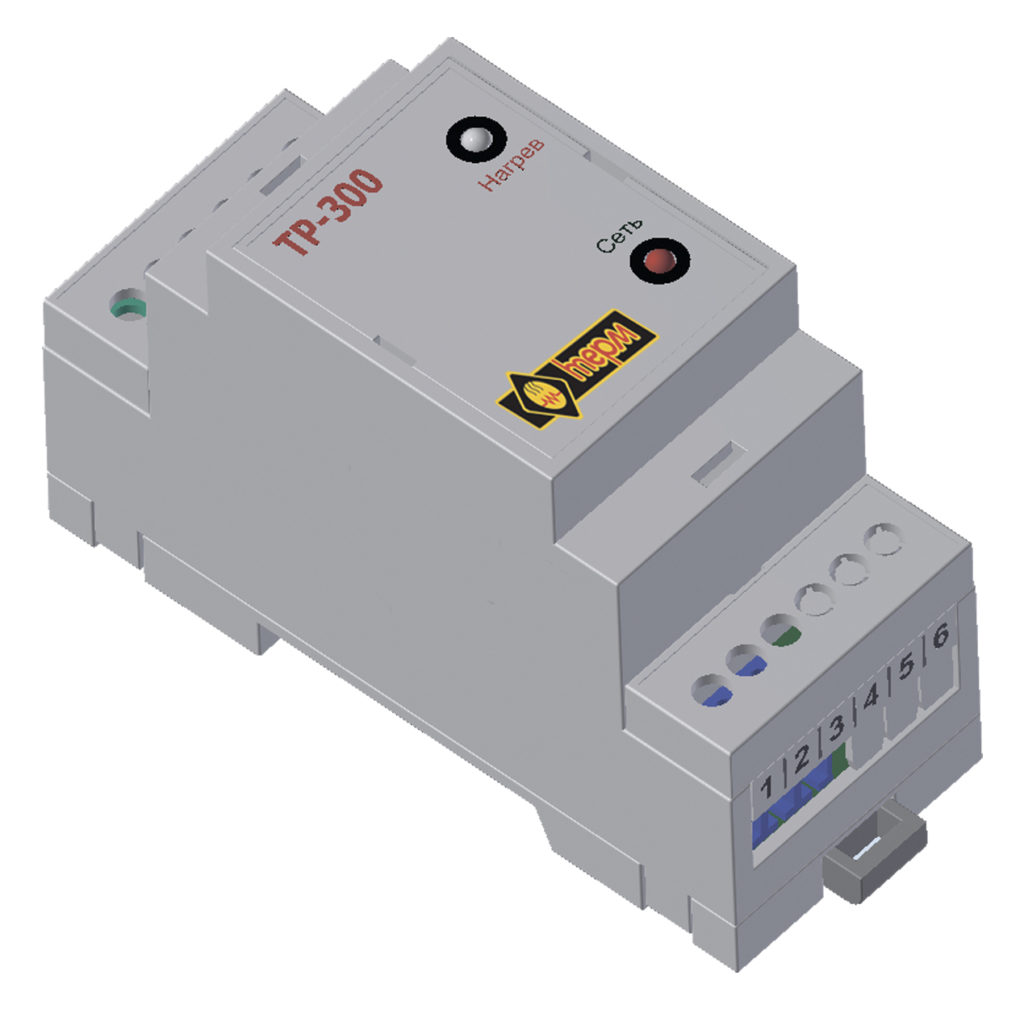

Терморегулятор ТР-300 предназначен для поддержания заданной температуры обогреваемого объекта (диапазон установки заданной температуры от -55 до +125 °С).
Управление может производиться как встроенным реле на 16 А, так и через внешние управляемые контакторы.
Порядок работы:

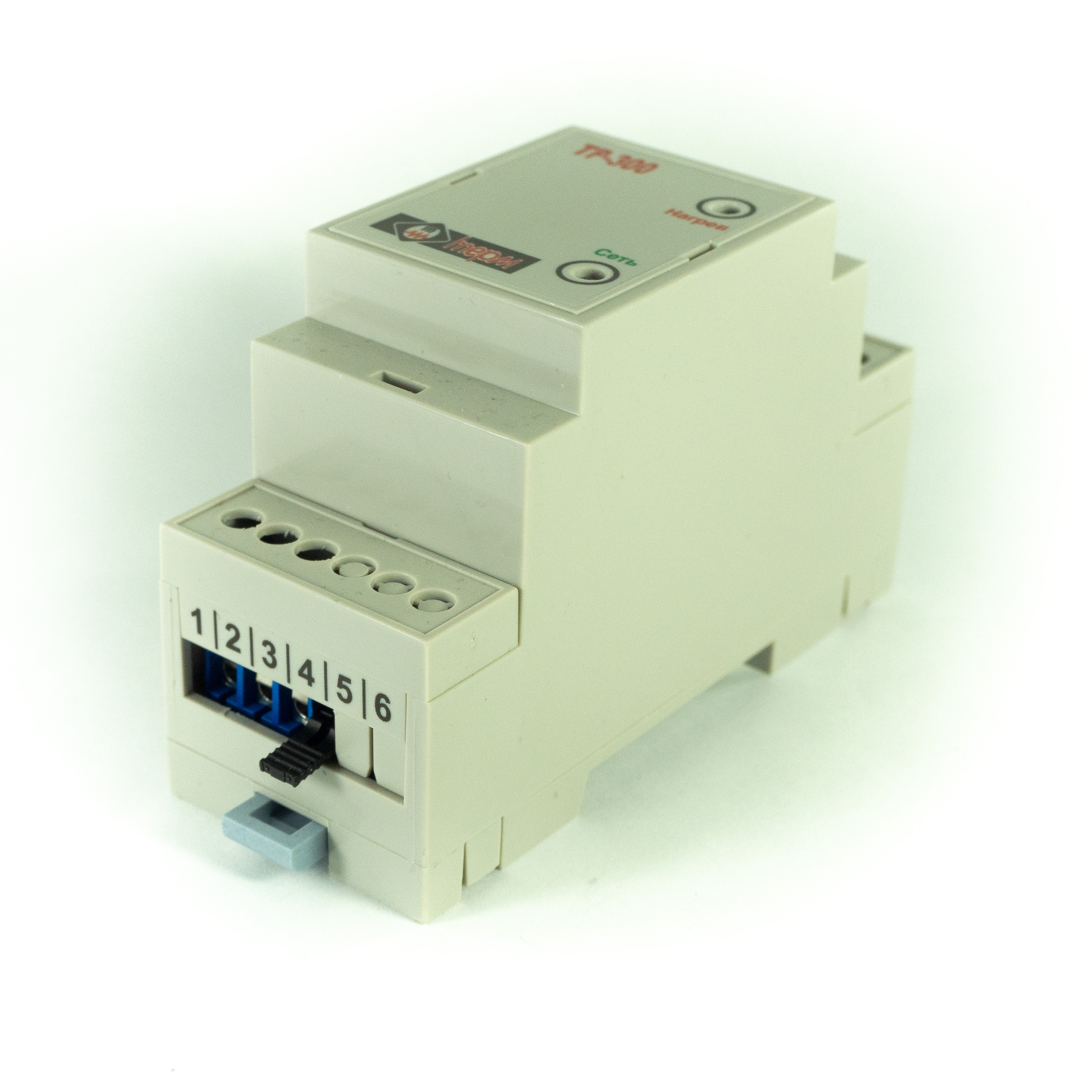

Терморегулятор ТР-300 предназначен для установки в шкафу управления на DIN-рейке.

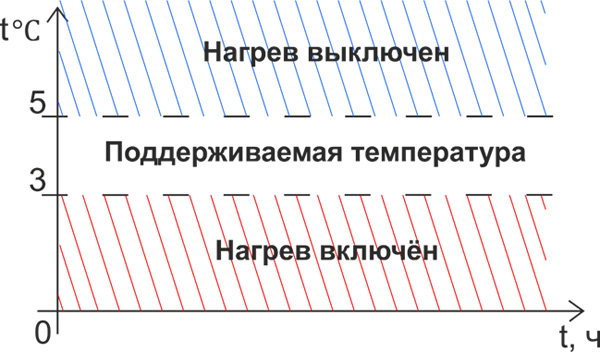

К терморегулятору подключается датчик температуры TS04, либо датчик температуры TS05. Стандартное значение температуры +3…+5 °С, на заказ может быть установлена любая температура в пределах -55…+125 °С с учётом требуемого гистерезиса – чем меньше гистерезис, т.е. разница между начальной и конечной температурой, тем точнее поддерживается температура объекта, но коммутация реле происходит чаще, поэтому сокращается срок его службы.

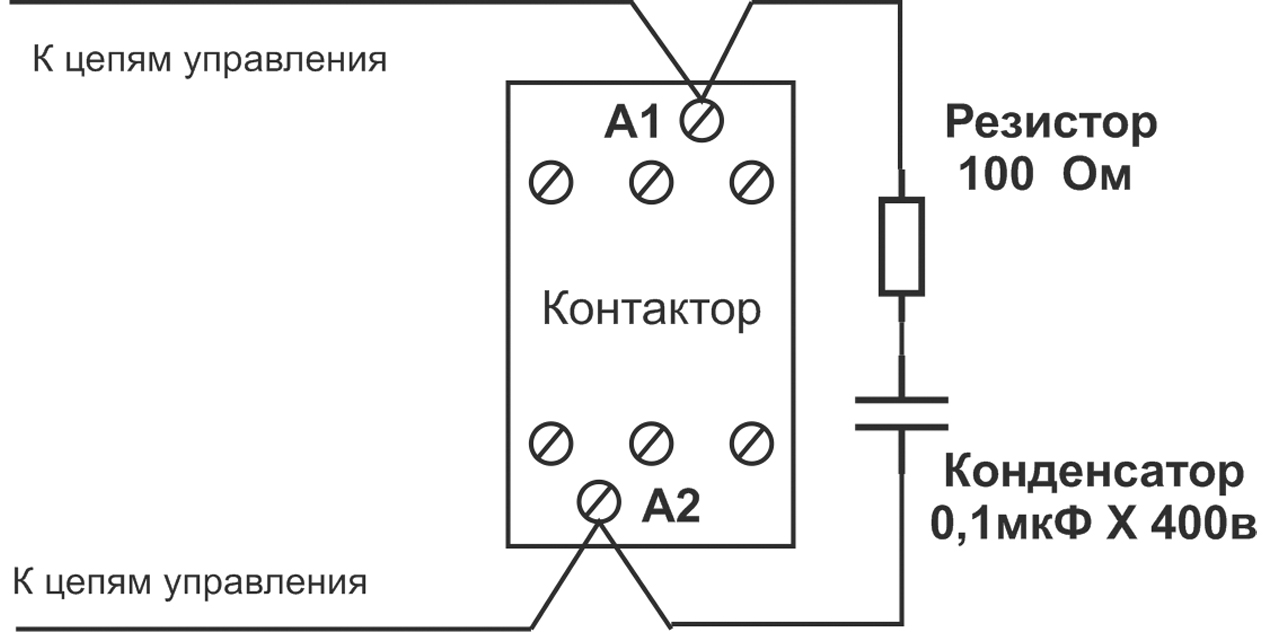

Если терморегулятор используется совместно с контактором, то для исключения импульсных помех и сбоев в его работе необходимо зашунтировать обмотку контактора RC-цепью по приведённой ниже схеме:
Важно!
1. Изменить предустановленные пределы температуры самостоятельно невозможно – для этого надо обратиться непосредственно к производителю – компании ТЕРМ

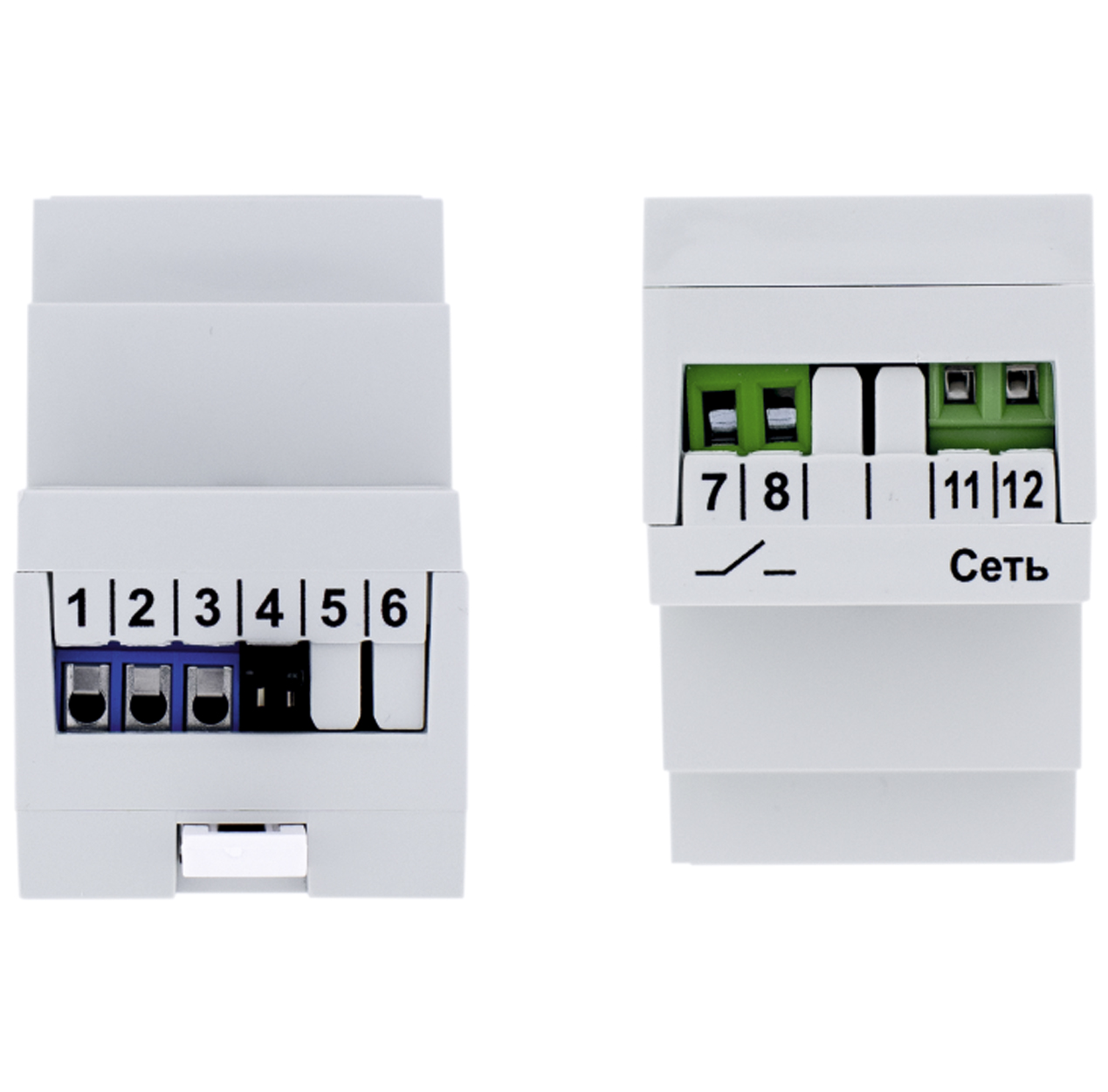

2. Тип датчика температуры определяется установкой джампера (перемычки) на месте 4 нижней контактной колодки
3. В случае ошибки датчика TS05 (обрыв или КЗ) прибор переходит в аварийный режим работы: 20 минут нагрев, 30 минут пауза независимо от заданной температуры
Терморегулятор ТР-300 предназначен для установки в шкафу управления на DIN-рейке.
К терморегулятору подключается датчик температуры TS04, либо датчик температуры TS05. Стандартное значение температуры +3…+5 °С, на заказ может быть установлена любая температура в пределах -55…+125 °С с учётом требуемого гистерезиса – чем меньше гистерезис, т.е. разница между начальной и конечной температурой, тем точнее поддерживается температура объекта, но коммутация реле происходит чаще, поэтому сокращается срок его службы.
Если терморегулятор используется совместно с контактором, то для исключения импульсных помех и сбоев в его работе необходимо зашунтировать обмотку контактора RC-цепью по приведённой ниже схеме:

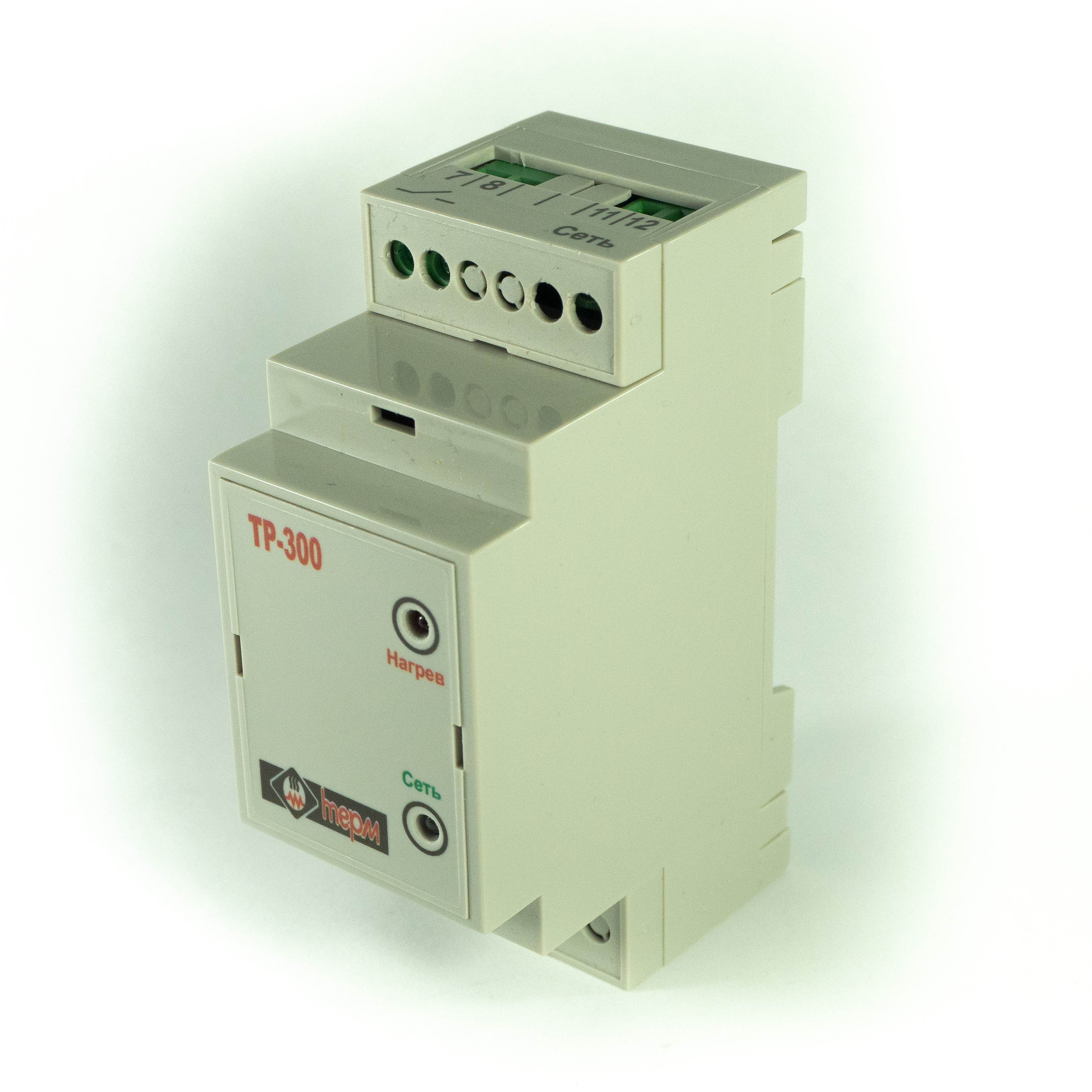

Состояние прибора отображается двумя светодиодными индикаторами, расположенными на лицевой панели:
«Сеть» (двухцветный)
Горит зеленый – индикация наличия сетевого напряжения.
Мигает красный – неисправность датчика (только для TS05)
«Нагрев» (красный) – индикация включения реле.
Более подробная информация представлена в .

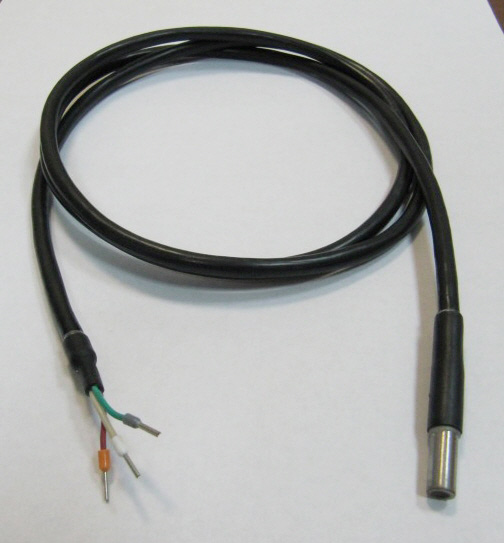

Датчик температуры воздуха TS04
Датчики температуры не входят в комплект поставки терморегуляторов и приобретаются отдельно.
