Снабберная цепь предназначена для поглощения электромагнитных помех и наводок, а также для повышения помехоустойчивости управляющей электроники. Необходимость применения снабберных модулей обусловлена следующей особенностью работы катушки контактора (электромагнитного пускателя): при размыкании возникает ЭДС самоиндукции, которая может достигать тысяч вольт. Этот импульс повышенного напряжения создает на проводниках в шкафу импульсные электромагнитные помехи, которые в свою очередь влияют на работу электронных схем (могут вызвать зависание контроллера, повредить содержимое флеш памяти и т.п.). Для снижения данных помех применяют демпферную цепь (RC цепочка, снаббер), состоящую из последовательно включенных резистора и конденсатора. Снабберная цепь подключается параллельно катушке магнитного пускателя. Главное условие — располагать ее как можно ближе к катушке. То есть проводники RC-цепочки должны быть как можно короче, иначе эффекта от ее применения не будет.

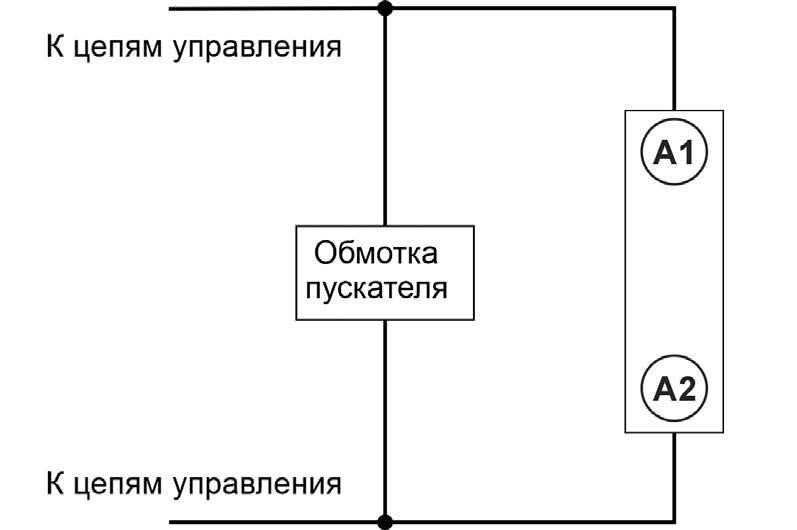

Схема подключения.
Любой из одноименных контактов снаббера (А1 А1) подключить к первому выводу катушки контактора. Любой из одноименных контактов снаббера
(А2 А2) подключить ко второму выводу катушки контактора.

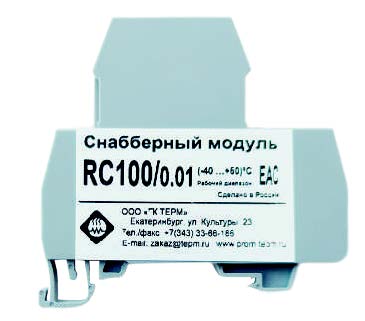

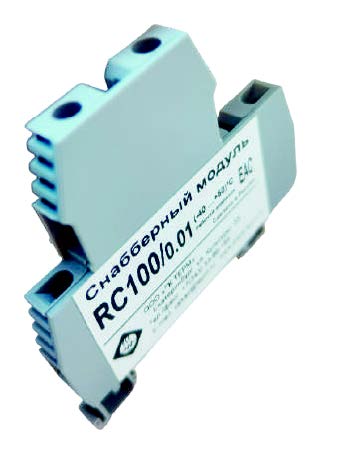

Модуль выпускается в пластмассовом корпусе 4-контактной клеммной колодки. Крепление осуществляется на монтажную рейку-DIN шириной 35мм
(ГОСТ Р МЭК 60715-2003 Конструкция клемм обеспечивает зажим проводов сечением до 2.5мм2.
ГАРАНТИЯ
Гарантийный срок 1 год, с момента продажи
