Общая информация
Модули дистанционного управления RMC обеспечивают управление релейными выходами для включения/выключения цепей обогрева, управляемых терминалом пользовательского интерфейса (модулем Raychem NGC-UIT). Модули RMC представляют собой систему электронных модулей и могут быть настроены для работы с релейными выходами числом от 2 до 40. Один модуль Raychem NGC-30-UIT может быть связан с модулями RMC (до 10) одним кабелем RS-485 типа «витая пара», осуществляя таким образом управление до 260 цепями обогрева. Модули RMC, как правило, размещаются в распределительных панелях системы электрообогрева.
Контроль и управление
Система Raychem NGC-30 может управлять цепями обогрева, основываясь на данных по температуре окружающей среды или трубопроводов, собираемых модулями дистанционного контроля RMM2, связанных общей сетью RS-485. Основываясь на данных о температуре, полученных от RMM2, модуль Raychem NGC-UIT определяет, какую из цепей обогрева следует включить или отключить и посылает эту информацию в модули RMC, которые управляют контакторами цепей обогрева. Так как модули RMM расположены в непосредственной близости от датчиков температуры, а модули RMC — от контакторов в распределительных панелях, сложность системы и затраты на электропроводку существенно снижаются.
Входы сигнализации
Каждый модуль RMC содержит 2 цифровых входа для контроля состояния электрической защиты и силовых контакторов. Например, один из входов может использоваться для общей сигнализации срабатывания защиты в случае короткого замыкания на землю или перегрузки по току в любой из цепей обогрева, обеспечивая отображение информации о неполадках на модуле Raychem NGC-UIT. Информация о неполадках может быть передана с помощью реле сигнализации модуля Raychem NGC-UIT или через интерфейс RS-232/RS-485 программе Raychem Supervisor. При необходимости можно добавить до 16 2-канальных модулей входа сигнализации MONI-RMC-2DI.
Конфигурация
Модуль дистанционного управления представляет собой систему электронных модулей, монтируемых на рейку DIN 35. Модули RMC должны монтироваться в распределительных панелях или корпусах, соответствующих классификации зон и окружающей среде в местах их использования. Для каждого модуля RMC рекомендуется заказать одно устройство MONI-RMC-BASE, включающее сетевой процессор, цифровые входы и концевую заглушку; один блок питания MONI-RMC-PS24 на 24 В пост. тока и необходимое количество (до 16) 2-канальных модулей релейных выходов MONI-RMC-2RO.

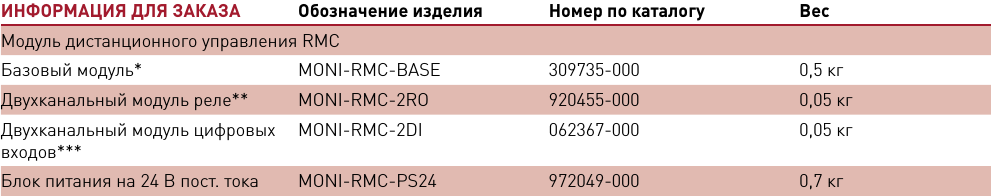

Номенклатура и цены
| MONI-RMC-2DI | 062367-000 | 352,85 |
