Преимущества
- Небольшие размеры
- Различные температурные диапазоны, комбинируемые в одном корпусе
- Возможность монтирования непосредственно в зоне 1
- Возможность регулирования температуры в зоне 1
- Большое число вариантов
Описание

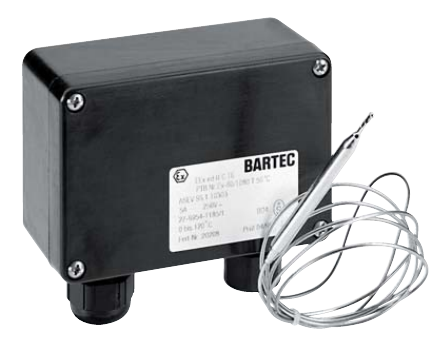

Термостат STW 5А — это компактный двухпозиционный регулятор в корпусе из полиэстера с характеристикой EEx e. Нагреватели, вентиляторы, двигатели и другое оборудование включаются или отключаются с помощью данного термостата, в случае если температурные показатели выходят за пределы заданных значений. Возможно использование для температурного контроля в воздухе на поверхностях.
Функции
Изменение температуры на сенсоре вызывает изменение объема измерительной системы,заполненной жидкостью. В результате этого начинает двигаться мембрана. Мембрана связана с передаточным механизмом и воздействует на микропереключатель. Если температура сенсора превышает заданный параметр, клемма 1/4 незамкнута. При поломке измерительной системы (утечка) электрическая цепь остается постоянно незамкнутой. Если температура чувствительного элемента опускается ниже допустимой, система автоматического контроля отключает электрическую цепь.
Пример использования
Термостат STW включает напрямую термозависимые приборы (нагреватели и т.д.) до 5 A. Ток включения более высоких значений включается контактором, при этом термостат STW включает катушку. Если блокировка имеет дополнительное реле (DIN VDE 0116), STW может использоваться и как ограничитель.
Технические данные
Взрывозащита
IP 65/EN 60529
Мин. температура хранения
-40 °C
Температура окружающей среды
от -20 °C до +50 °C
Мин. температура сенсора
-20 °C (защитное отключение)
Капиллярная трубка
Длина 1000 мм
внешний диаметр сенсорной 1,5 мм линии
мин. радиус изгиба 5 мм
диаметр сенсора 6 мм
материал сенсора нерж. сталь VA 1.4571

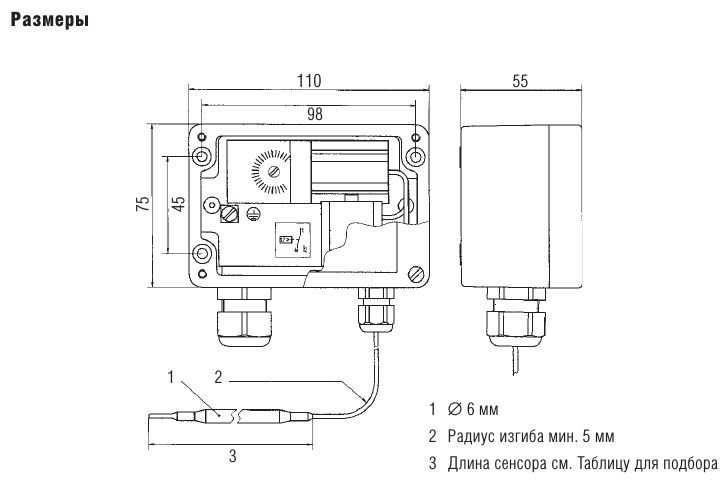

Размер корпуса
Прибор одинарный 110 x 75 x 55
Прибор одинарный спец. размеры 122 x 120 x 90
Прибор двойной 220 x 120 x 90
Вес
Прибор одинарный 550 г
