Описание
Новая серия регуляторов температуры DPC III состоит в настоящее время из нескольких стандартизированных регуляторов температуры, которые адаптированы к приложениям (сопутствующего) нагрева. Цифровой регулятор контролирует измерительные контуры на разрыв датчика, обрыв цепи или короткое замыкание, а также недостижение или превышение значения измерения, чтобы обеспечить технологическую надежность. DPC III может использоваться универсально для включения/выключения (двухпозиционный регулятор) или как ПИД-регулятор. Благодаря встроенному блоку питания с широким диапазоном напряжения приборы могут использоваться практически в любой точке мира.
Конструкция

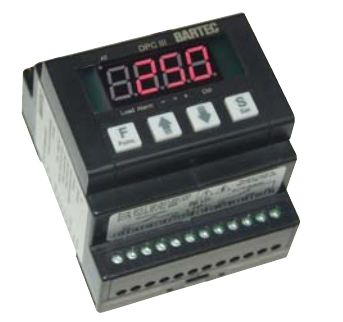

DPC III так же, как и предшествующая модель DPC, встраивается в защелкивающийся корпус для шины TS 35 из П-образного профиля. К измерительному входу могут подсоединяться термометры сопротивления Pt100, а также термоэлементы. Регулятор оснащен реле нагрузки 16 А для двухпозиционного регулирования, реле индикации общих неисправностей 8 А, логическим выходом напряжения для ПИД-регулировки, а также двумя регулируемыми цифровыми входами. Подача напряжения на реле осуществляется через интегрированный блок питания с широким диапазоном напряжения. Электрическое подключение осуществляется посредством винтовых клемм с корпусом для лифт-зажимов.
Регулятор DPC III полностью совместим «сверху вниз» с предыдущими регуляторами DPC.
Преимущества
- Оптимизированы для приложений сопутствующего нагрева
- Вход для напряжения широкого диапазона
- Контроль датчика
- С программируемым кодовым ключом
- В сочетании с Pt 100 Ex могут использоваться для регулировки температуры взрывозащищенных нагревательных контуров
Принцип работы
Изменения температуры на датчике Pt100 анализируются регулятором DPC III и отображаются светодиодным индикатором как значения температуры. Если фиксируется отклонение от установленного заданного значения, то прибор в соответствии с предварительно выбранной характеристикой регулирования (ВКЛ./ВЫКЛ. или ПИД) регулирует нагревательный контур сопутствующего нагрева.
Для ПИД-регулировки в распоряжении имеется функция автонастройки, которая анализирует участок регулировки (нагревательный контур) и автоматически определяет и сохраняет параметры ПИД-регулирования.
При нажатии на кнопку отображается выходная мощность регулировки. Эта функция, кроме всего прочего, облегчает качественную оценку нагревательного контура. Другие точки переключения в качестве сигналов тревоги при недостижении и/или превышении температуры установлены на заводе.
В целях обслуживания нагревательного контура можно нажатием кнопки на приборе или через цифровой вход отключить выход регулирования, а также опционально подавлять температурные сигналы тревоги. Дополнительные функции контроля регулирующего контура, а также подсоединенные приемники значений измерения повышают технологическую надежность. Через программируемый интерфейс можно при помощи кодового ключа считать параметры прибора, а также передать их на другие регуляторы. Для эффективной защиты параметров можно активировать многоступенчатое управление паролем. Кроме того, для ввода установки в эксплуатацию можно активировать функцию ручного регулирования или плавного пуска.
