Преимущества
- Простой монтаж благодаря наличию сменного 19-дюймового модуля
- Благодаря модульному исполнению обеспечивается необходимая для каждого случая выходная мощность и простота обслуживания
- Все подключения выполнены в виде разъемов
- Возможны дистанционный опрос и обслуживание через интерфейс RS 485
- Высокая выходная мощность до 32 A на каждый канал
- 19-дюймовое исполнение для простой компактной установки в распределительные шкафы
- ПИД-регулятор с самооптимизацией
- Индикация фактической выходной мощности на каждый канал
- Одновременная индикация фактического и заданного параметра
- Оптимальное распределение энергии
- Высокая степень благодаря регулированию температуры в зависимости от температуры окружающей среды
- Контроль подключенных ограничителей
- Самоконтроль и отключение при неполадках
- Встроенный регулятор мощности
Описание
Регулятор MPC Multiplex – это 8-канальный регулятор, который благодаря своему алгоритму ПИД имеет очень высокое качество регулирования и поэтому обеспечивает надежность даже в очень сложных случаях. Два дисплея LCD постоянно показывают заданное значение, фактическое значение и статус. Один прибор может надежно регулировать до 8-ми обогревательных контуров. Через серийный интерфейс несколько приборов MPC могут быть соединены друг с другом по системе «ведущий-ведомый» (Master-Slave-System) или управляться через персональный компьютер или блок микропроцессорного управления. Протокол интерфейса BARTEC обеспечивает простое программирование и привязку к имеющимся аппаратным средствам. Перманентная память, которая встроена в прибор, позволяет сохранить данные даже при отключении тока. В комбинации с нашим Pt100 Ex измерения могут производиться также и во взрывоопасных условиях.
Конструкция
Находящиеся на передней панели два больших дисплея LCD и индикаторы статуса LED постоянно показывают заданный параметр, фактическую температуру на обогреваемом объекте и статус прибора или обогревательного контура.
С помощью пленочно-контактных клавиш, находящихся под дисплеем LCD, можно опросить и ввести все параметры. Дополнительно все параметры и значения можно получить через последовательный интерфейс RS 485.

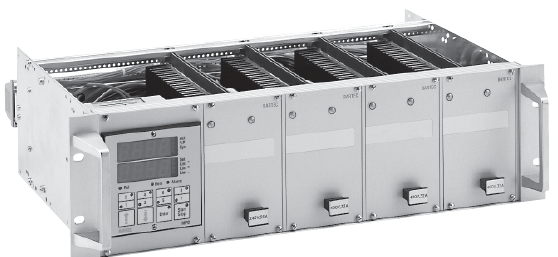

MPC с силовым блоком
MPC с силовым блоком встроен в сменный модуль 19″, в котором предусмотрены 4 гнезда максимально для четырех силовых блоков. Силовой блок регулятора MPC имеет два мощных электронных реле на 20, 25 или 32 A. Силовые блоки могут быть на выбор выполнены с механическим предохранительным реле или без него. При использовании силовых блоков с механическим реле на каждый канал может дополнительно подключаться еще один ограничитель. Подключения для сенсоров, ограничителей, электропитания и обогрева выведены на присоединительные клеммы на задней панели прибора.
MPC как отдельный прибор
Отдельный прибор MPC может фиксироваться на шине TS 35 и может поставляться или с беспотенциальными контактами реле или с выходами 24 В для управления электронными реле нагрузки.
Функции
Введенное в прибор заданное значение постоянно сравнивается с фактическим значением температуры. На основе полученного регулятором MPC параметра объекта регулирования постоянно подается только та мощность, которая необходима для поддержания регулируемого фактического значения. Благодаря этому практически не отмечается отклонения фактического температурного значения от заданного. Через сигнальный вход могут контролироваться и необходимые при определенных условиях ограничители.
